Name: Pepperl+Fuchs Capteur inductif NMB10-18GH50-E2 288267 M18 affleurant PNP
Brand: Pepperl+Fuchs
SKU: 2628418
Availability: BackOrder

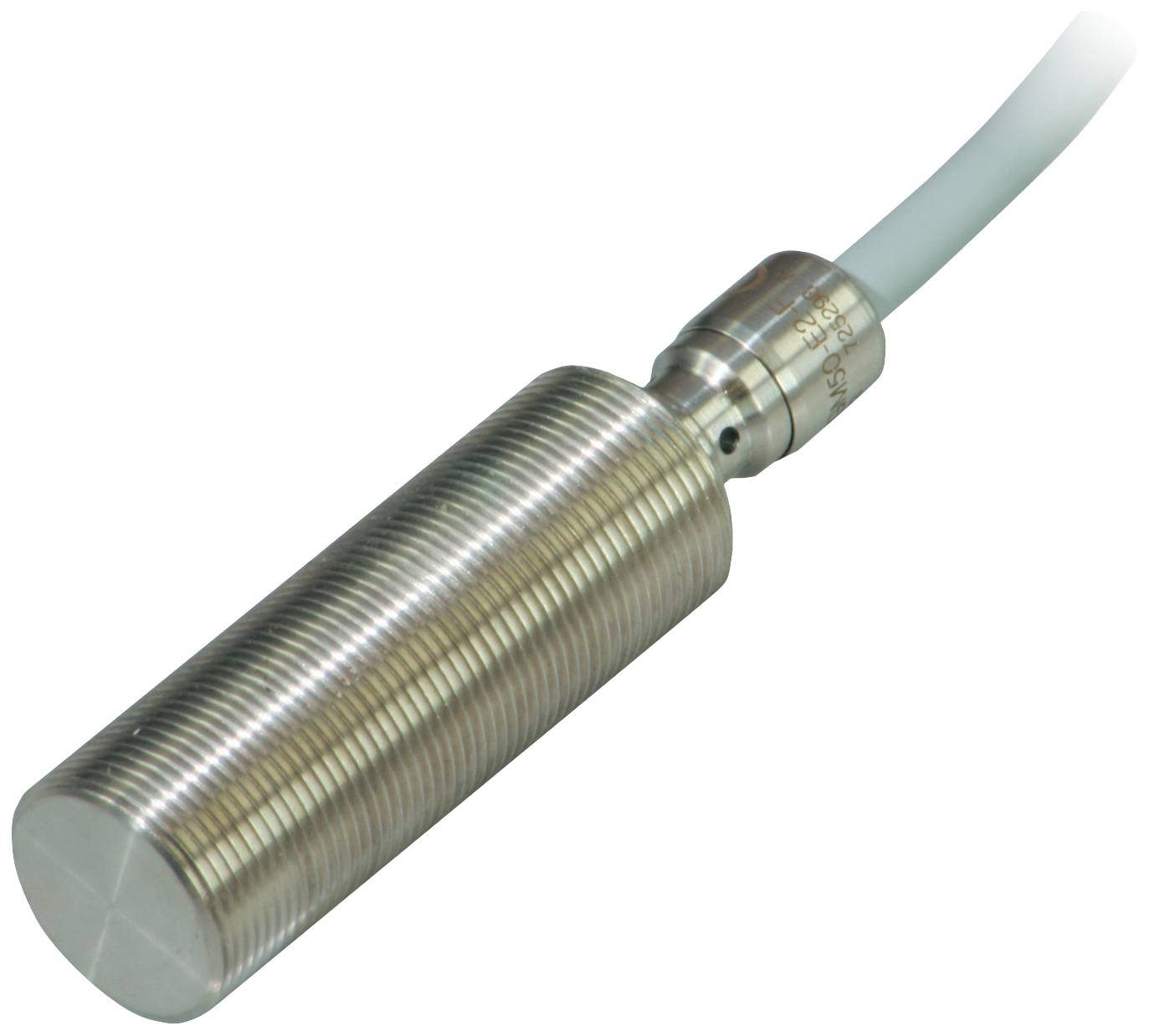

Capteur de proximité cylindrique en métal avec boîtier nervuré et connexion par câble, utilisé pour la détection d'objets.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

30 V

Type de contact

1 NO (T)

Distance de commutation (max.)

10 mm

Sorties

PNP

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 29 décembre 2026

Nombre

pièce(s)

Total (CHF 237.95 / pièce(s))

CHF 253.95

-6 %

CHF 237.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NMB10-18GH50-E2

Tension de fonctionnement min.: 10 V

Tension de fonctionnement max.: 30 V

Tension de fonctionnement: 10 - 30 V

Type de contact: 1 NO (T)

Distance de commutation (max.): 10 mm

Sorties: PNP

Matériau du boîtier: acier inoxydable V4A

Modèle: inductif

Propriété du matériau: inoxydable

Type de montage: affleurant

Taille: M18

Branchement: câble

Longueur de câble: 2 m

Spécificités: afficheur LED

Température min.: -25 °C

Température max.: 85 °C

: IP68
IP69K

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 300 Hz

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2628418 Pepperl+Fuchs Capteur inductif NMB10-18GH50-E2 288267 M18 affleurant PNP

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628418 Pepperl+Fuchs Capteur inductif NMB10-18GH50-E2 288267 M18 affleurant PNP

Description

Distance de commutation : 10 mm, montage : encastré en ST37 / 1.0037, fonction de commutation : contact NO (NO), type de sortie : PNP, tension de fonctionnement : 10... 30 V, courant de fonctionnement : 0... 200 mA

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : N/O (NO)Type de sortie : PNPIntervalle de commutation: 10 mmMontage : encastré dans ST37 / 1.0037Polarité de sortie : DCDistance de commutation sécurisée : 0... 8,1 mmFacteur de réduction rAl: 0,4Facteur de réduction rCu: 0,25Facteur de réduction rV2A (1.4301) : 0,5 (0,9 pour une épaisseur de matériau de 2 mm)Facteur de réduction rSt37: 1Type de sortie : 3 filsDonnées caractéristiquesConditions de montage A : 0 mm B : 16 mm C : 30 mm F : 60 mmTension de fonctionnement : 10... 30 VFréquence de commutation : 0... 300 HzHystérésis : 3... 15 type. 5 %Protection contre l'inversion de polarité : ouiProtection contre les courts-circuits : ouiCas de tension : ≤ 2 V.Courant de fonctionnement : 0... 200 mACourant résiduel : ≤ 0,1 maCourant à vide : ≤ 10 maTemps de veille : ≤ 40 ms.Affichage de l'état de commutation : LED, jauneDonnées limitesPression de fonctionnement statique : 60 bar (870,2 psi) max.Caractéristiques sécurité fonctionnelleMTTFd: 655 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsHomologué UL : cULus listed, usage généralHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 85 °C (-13 °C) 185 °F)Caractéristiques mécaniquesType de raccordement : câble TPE-S, 2 m 3 x 0,34 mm2Matériau du boîtier : acier inoxydable 1.4435 / AISI 316L (V4A)Face : acier inoxydable 1.4435 / AISI 316L (V4A)Indice de protection : IP68 / IP69KPoids 112 gInformations généralesDimensions de montage : x : 18 mm | y : ≥ 4 mm
