Name: Pepperl+Fuchs Capteur inductif NJ20+U1+E2-Y287109 287109 affleurant PNP
Brand: Pepperl+Fuchs
SKU: 2628347
Availability: BackOrder

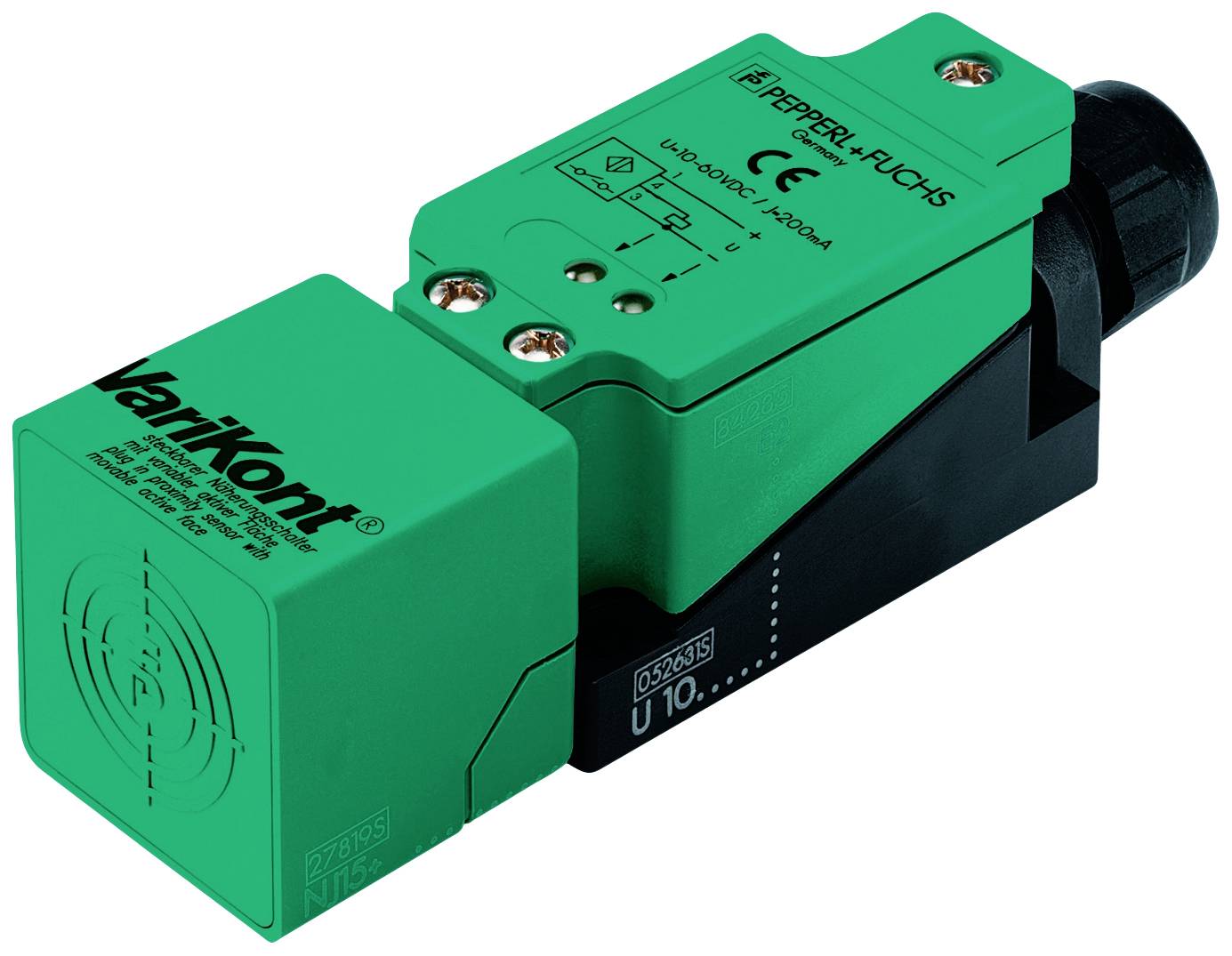

Capteur de proximité inductif vert et noir 'Pepperl+Fuchs' avec inscription Varikont, pour le contrôle industriel automatisé.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

30 V

Type de contact

1 NO (T)

Distance de commutation (max.)

20 mm

Sorties

PNP

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 6 janvier 2027

Nombre

pièce(s)

Total (CHF 485.95 / pièce(s))

CHF 485.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NJ20+U1+E2-Y287109

Tension de fonctionnement min.: 10 V

Tension de fonctionnement max.: 30 V

Tension de fonctionnement: 10 - 30 V

Type de contact: 1 NO (T)

Distance de commutation (max.): 20 mm

Sorties: PNP

Matériau du boîtier: PBT

Modèle: inductif

Type de montage: affleurant

Branchement: bornes à vis

Spécificités: afficheur LED

Température min.: -25 °C

Température max.: 70 °C

: IP68

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 150 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628347 Pepperl+Fuchs Capteur inductif NJ20+U1+E2-Y287109 287109 affleurant PNP

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628347 Pepperl+Fuchs Capteur inductif NJ20+U1+E2-Y287109 287109 affleurant PNP

Description

Distance de commutation : 20 mm, montage : encastré, fonction de commutation : N/O (NO), type de sortie : PNP, tension de fonctionnement : 10... 30 V, courant de fonctionnement : 0... 200 mA

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : N/O (NO)Type de sortie : PNPIntervalle de commutation: 20 mmMontage affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 16,2 mmDistance de commutation réelle : 18... type 22 mm. 20 mmFacteur de réduction rAl: 0,35Facteur de réduction rCu: 0,35Facteur de réduction rV2A (1.4301) : 0,8Type de sortie : 3 filsDonnées caractéristiquesTension de fonctionnement : 10... 30 VFréquence de commutation : 0... 150 HzHystérésis : 1... 10 types. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 2,8 V.Chute de tension à IL Cas de tension IL = 1ma, élément de commutation on : 0,5... 2,3 V type. 0,9 V Cas de tension IL = 10ma, Elément de commutation on : 0,8... 2,2 V type 1,4 V Cas de tension IL = 20ma, Elément de commutation on : 0,9... 2,3 V type. 1,5 V Cas de tension IL = 50ma, Elément de commutation on : 0,9... 2,5 V type. 1,6 V. Cas de tension IL = 100ma, Elément de commutation on : 1... 2,6 V type. 1,8 V Cas de tension IL = 200ma, Elément de commutation on : 1,2... 2,8 V type 2 VCourant de fonctionnement : 0... 200 mACourant résiduel : 0... 0,5 ma type. 0,01 ma Courant résiduel TU =40 °C Elément de commutation OFF: ≤ 100 μACourant à vide : ≤ 10 maTemps de veille : ≤ 50 ms.Affichage de la tension de fonctionnement : LED, vertAffichage de l'état de commutation : LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 819 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Conformité aux normes et aux directivesConformité aux normes Normes : en 60947-5-2:2007 | IEC 60947-5-2:2007Homologations et certificatsHomologué UL : cULus listed, usage généralHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 70 °C (-13 °C) 158 °F)Température de stockage : de -25 ...+70 °C 85 °C (-13 °C) 185 °F)Caractéristiques mécaniquesType de branchement : bornier à visInformations de raccordement : un maximum de 2 conducteurs avec la même section de câble peut être monté sur un point de serrage ! Couple de serrage 1,2 Nm + 10 %Section de câble : jusqu'à 2,5 mm2 Section de câble la plus petite : sans embouts de câble 0,5 mm2 , avec embouts de câble 0,34 mm2 Section de câble maximale : sans embouts de câble 2,5 mm2 , avec embouts de câble 1,5 mm2Presse-étoupe Remarque : bague d'étanchéité à coupe simple : | diamètre du trou 7 / 10,5 / 13 / 16 mm | la dimension du câble de raccordement doit correspondre au trou choisi de la bague d'incisions.Matériau du boîtier : PBT avec joints Viton et raccord PVDFFace : PBTIndice de protection : IP68
