Name: Pepperl+Fuchs Capteur inductif NCB1,5-8GM25-N0-Y295010 70133334 M8 affleurant bifilaire
Brand: Pepperl+Fuchs
SKU: 2628003
Availability: BackOrder

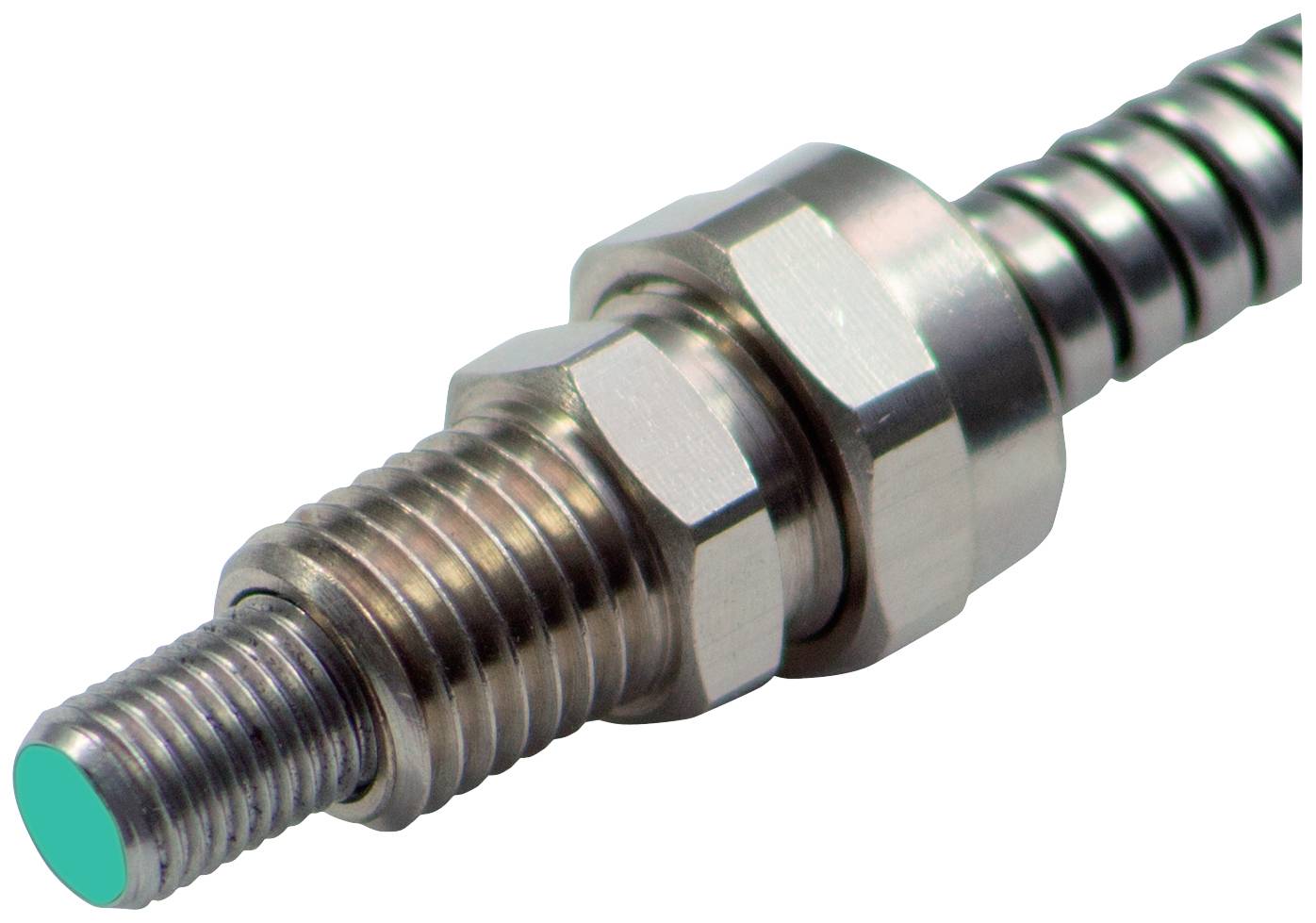

Tige filetée métallique avec écrou, de forme cylindrique, utilisée dans des applications mécaniques pour la transmission de mouvement.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

8.2 V

Distance de commutation (max.)

1.5 mm

Sorties

bifilaire

Modèle

inductif

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 29 décembre 2026

Nombre

pièce(s)

Total (CHF 389.95 / pièce(s))

CHF 389.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NCB1,5-8GM25-N0-Y295010

Tension de fonctionnement max.: 8.2 V

Tension de fonctionnement: 8.2 V (max)

Distance de commutation (max.): 1.5 mm

Sorties: bifilaire

Matériau du boîtier: acier inoxydable V2A

Modèle: inductif

Propriété du matériau: nickelé

Type de montage: affleurant

Taille: M8

Branchement: câble

Longueur de câble: 2 m

Température min.: -25 °C

Température max.: 100 °C

: IP67

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Documents & téléchargements

Fiche technique

Fiche technique 2628003 Pepperl+Fuchs Capteur inductif NCB1,5-8GM25-N0-Y295010 70133334 M8 affleurant bifilaire

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628003 Pepperl+Fuchs Capteur inductif NCB1,5-8GM25-N0-Y295010 70133334 M8 affleurant bifilaire

Description

Connexion : 2 filsPropriétés spécifiques à l'application : plage de température étenduePropriétés spécifiques à l'application : convient pour la technique 2:1Type de sortie : autreForme : cylindriqueMontage affleuréType de raccordement électrique : câble fixePrincipe de détection : inductifForme de boîtier : cylindriqueMatériau du boîtier : acier inoxydable (V2A)Matériau du boîtier : acier inoxydableLongueur de câble : 2 mGaine de câble : PVCPortée maximale 3 mmFréquence de commutation : 1000 Hz... 2500 HzIndice de protection : IP67Tension : DCTempérature ambiante maximale : +100 °C.Température ambiante minimale : -25 °C.Tension d'alimentation : DCForme cylindrique : manchon fileté M8

Ce texte a été traduit par une machine.

Modèle

Données généralesIntervalle de commutation: 1,5 mmMontage affleuréPolarité de sortie : NAMURDistance de commutation sécurisée : 0... 1,215 mmDistance de commutation réelle: 1,35... 1,65 mm typeFacteur de réduction rAl: 0,3Facteur de réduction rCu: 0,2Facteur de réduction rV2A (1.4301) : 0,7Type de sortie : 2 filsDonnées caractéristiquesTension nominale : 8,2 V (Ri env. 1 kΩ)Fréquence de commutation : 0... 2000 HzHystérésis : 1... 10 types. 3 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : ouiAdapté pour la technique 2:1 : oui, diode de protection contre les inversions de polarité non nécessaireConsommation de courant Plaque de mesure non détectée : min. 3 ma Plaque de mesure détectée : ≤ 1 maCaractéristiques sécurité fonctionnelleMTTFd: 3590 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Conformité aux normes et aux directivesConformité aux normes NAMUR : EN 60947-5-6:2000 | IEC 60947-5-6:1999 NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 100 °C (-13 °C) 212 °F)Température de stockage: -40 ... 100 °C (-40 °F) 212 °F)Caractéristiques mécaniquesType de connexion : câbleStructure de raccordement : gaine de protection : acier inoxydable AISI 304L | raccord : MS58 nickeléMatériau du boîtier : acier inoxydable 1.4305 / AISI 303 (V2A)Face : LCPIndice de protection : IP67Câble ; Rayon de courbure : > 10 x diamètre du câble Matériau : PVC Section de câble : 0,14 mm2 Longueur : 2 m Protection de câble : gaine de protection 50 cmInformations généralesUtilisation en zone potentiellement explosive : voir mode d'emploi

Description

Modèle

Données généralesIntervalle de commutation: 1,5 mmMontage affleuréPolarité de sortie : NAMURDistance de commutation sécurisée : 0... 1,215 mmDistance de commutation réelle: 1,35... 1,65 mm typeFacteur de réduction rAl: 0,3Facteur de réduction rCu: 0,2Facteur de réduction rV2A (1.4301) : 0,7Type de sortie : 2 filsDonnées caractéristiquesTension nominale : 8,2 V (Ri env. 1 kΩ)Fréquence de commutation : 0... 2000 HzHystérésis : 1... 10 types. 3 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : ouiAdapté pour la technique 2:1 : oui, diode de protection contre les inversions de polarité non nécessaireConsommation de courant Plaque de mesure non détectée : min. 3 ma Plaque de mesure détectée : ≤ 1 maCaractéristiques sécurité fonctionnelleMTTFd: 3590 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Conformité aux normes et aux directivesConformité aux normes NAMUR : EN 60947-5-6:2000 | IEC 60947-5-6:1999 NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 100 °C (-13 °C) 212 °F)Température de stockage: -40 ... 100 °C (-40 °F) 212 °F)Caractéristiques mécaniquesType de connexion : câbleStructure de raccordement : gaine de protection : acier inoxydable AISI 304L | raccord : MS58 nickeléMatériau du boîtier : acier inoxydable 1.4305 / AISI 303 (V2A)Face : LCPIndice de protection : IP67Câble ; Rayon de courbure : > 10 x diamètre du câble Matériau : PVC Section de câble : 0,14 mm2 Longueur : 2 m Protection de câble : gaine de protection 50 cmInformations généralesUtilisation en zone potentiellement explosive : voir mode d'emploi
