Name: Pepperl+Fuchs Capteur inductif NBB8-18GM30-A0-V1 326161-0102 M18 affleurant NPN
Brand: Pepperl+Fuchs
SKU: 2627195
Availability: BackOrder

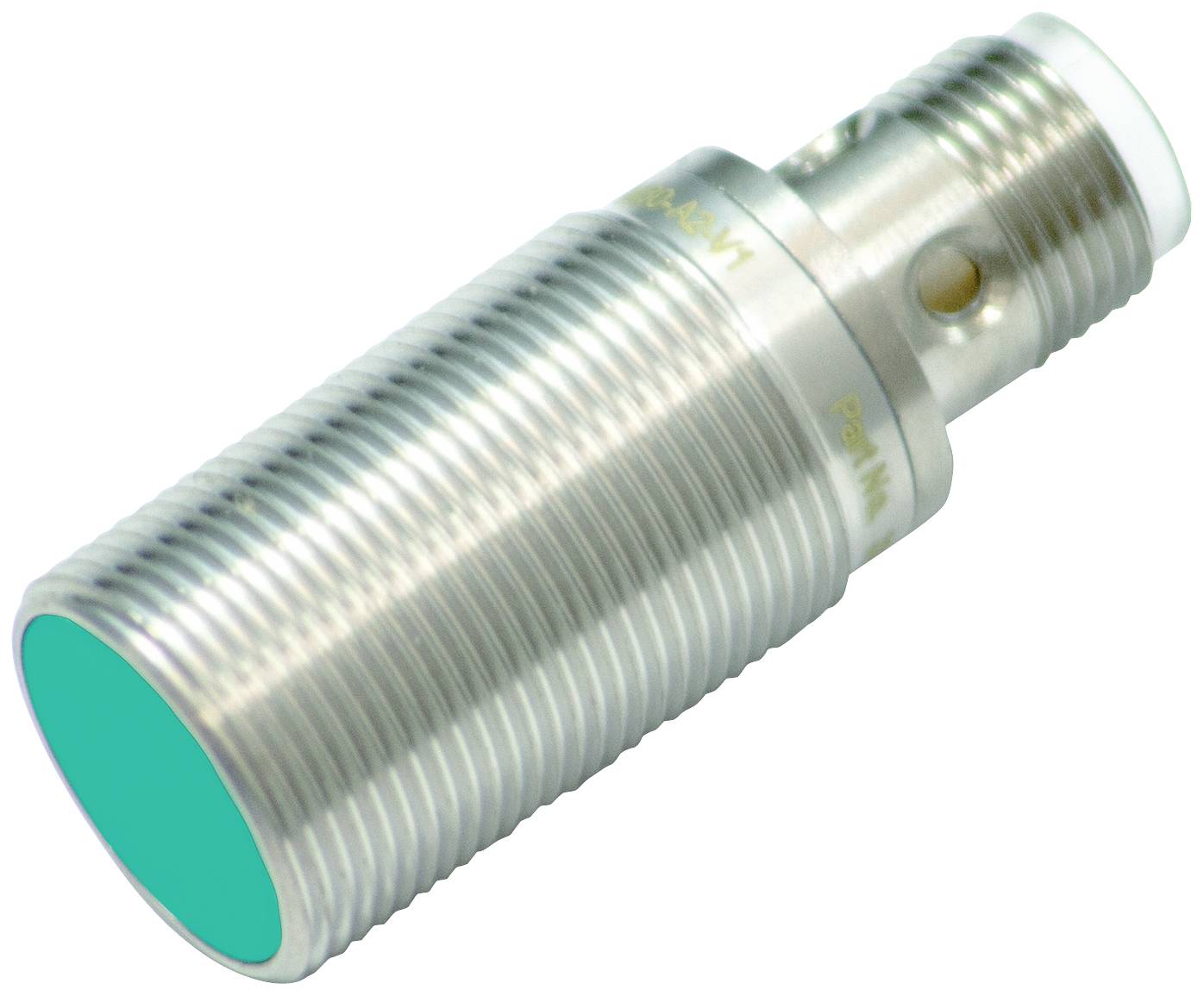

Capteur inductif dans un boîtier métallique cylindrique, avec capuchon frontal vert. Utilisé pour la détection d'objets dans des applications industrielles.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

36 V

Type de contact

Antivalent

Distance de commutation (max.)

8 mm

Sorties

NPN

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 6 janvier 2027

Nombre

pièce(s)

Total (CHF 99.95 / pièce(s))

CHF 99.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NBB8-18GM30-A0-V1

Tension de fonctionnement min.: 5 V

Tension de fonctionnement max.: 36 V

Tension de fonctionnement: 5 - 36 V

Type de contact: Antivalent

Distance de commutation (max.): 8 mm

Sorties: NPN

Matériau du boîtier: laiton

Modèle: inductif

Type de montage: affleurant

Taille: M18

Branchement: fiche mâle

Spécificités: afficheur LED

Température min.: -40 °C

Température max.: 85 °C

: IP68

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 1350 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2627195 Pepperl+Fuchs Capteur inductif NBB8-18GM30-A0-V1 326161-0102 M18 affleurant NPN

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2627195 Pepperl+Fuchs Capteur inductif NBB8-18GM30-A0-V1 326161-0102 M18 affleurant NPN

Description

Distance de commutation : 8 mm, montage : encastré, fonction de commutation : antivalent, type de sortie : NPN, tension de fonctionnement : 5... 36 V, courant de fonctionnement : 0... 200 mA

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : antivalentType de sortie : NPNIntervalle de commutation: 8 mmMontage affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 6,48 mm.Elément de commande : acier de construction, par ex. 1.0037, S235JR (anciennement ST37-2) | 24 mm x 24 mm x 1 mmFacteur de réduction rAl: 0,38Facteur de réduction rCu: 0,35Facteur de réduction rV2A (1.4301) : 0,74Facteur de réduction rMS: 0,47Type de sortie : 4 filsDonnées caractéristiquesTension de fonctionnement : 5... 36 VFréquence de commutation : 0... 1350 HzHystérésis : type. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 1 V.Courant de fonctionnement : 0... 200 mACourant résiduel : max. 20 μACourant à vide : ≤ 15 maTemps de veille : ≤ 10 ms.Affichage de l'état de commutation : LED multi-trous, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1255 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %ConformitéCONFORMITÉ AUX LABORATOIRES : VDMA 24364-A1/B2/C1/T100°C-WConformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Classe de protection : II Tension d'isolation de référence: 36 V Résistance aux chocs : 500 V.Homologué UL : cULus listed, usage général, classe 2 Power sourceHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 85 °C (-40 °F) 185 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de connexion : fiche d'appareilMatériau du boîtier : laiton, bronze blancFace : PBT, vertIndice de protection : IP68Connecteur mâle Filetage : M12 x 1 Nombre de pôles : 4Poids 48 gCouple de serrage : 0... 30 NmInformations généralesContenu de livraison : fourni avec 2 écrous avec denture de blocage

Description

Modèle

Données généralesFonction de commutation : antivalentType de sortie : NPNIntervalle de commutation: 8 mmMontage affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 6,48 mm.Elément de commande : acier de construction, par ex. 1.0037, S235JR (anciennement ST37-2) | 24 mm x 24 mm x 1 mmFacteur de réduction rAl: 0,38Facteur de réduction rCu: 0,35Facteur de réduction rV2A (1.4301) : 0,74Facteur de réduction rMS: 0,47Type de sortie : 4 filsDonnées caractéristiquesTension de fonctionnement : 5... 36 VFréquence de commutation : 0... 1350 HzHystérésis : type. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 1 V.Courant de fonctionnement : 0... 200 mACourant résiduel : max. 20 μACourant à vide : ≤ 15 maTemps de veille : ≤ 10 ms.Affichage de l'état de commutation : LED multi-trous, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1255 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %ConformitéCONFORMITÉ AUX LABORATOIRES : VDMA 24364-A1/B2/C1/T100°C-WConformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Classe de protection : II Tension d'isolation de référence: 36 V Résistance aux chocs : 500 V.Homologué UL : cULus listed, usage général, classe 2 Power sourceHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 85 °C (-40 °F) 185 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de connexion : fiche d'appareilMatériau du boîtier : laiton, bronze blancFace : PBT, vertIndice de protection : IP68Connecteur mâle Filetage : M12 x 1 Nombre de pôles : 4Poids 48 gCouple de serrage : 0... 30 NmInformations généralesContenu de livraison : fourni avec 2 écrous avec denture de blocage
