Name: Pepperl+Fuchs Capteur inductif NBB4-12GM30-E2-5M 326163-0022 M30 affleurant PNP
Brand: Pepperl+Fuchs
SKU: 2628136
Availability: BackOrder

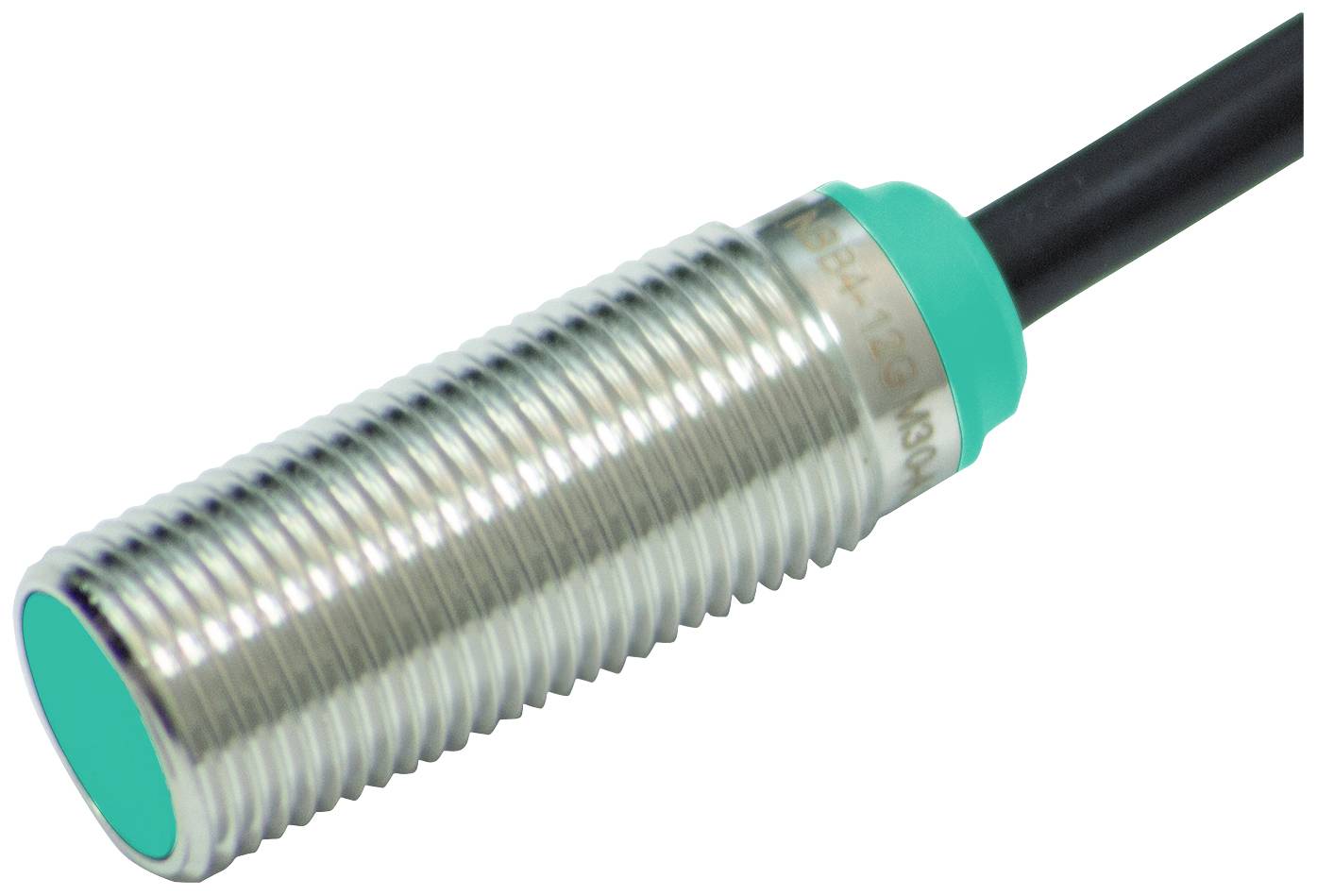

Un capteur cylindrique métallique avec une extrémité en plastique vert et un câble connecté.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

36 V

Type de contact

1 NO (T)

Distance de commutation (max.)

4 mm

Sorties

PNP

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 6 janvier 2027

Nombre

pièce(s)

Total (CHF 87.95 / pièce(s))

CHF 87.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NBB4-12GM30-E2-5M

Tension de fonctionnement min.: 5 V

Tension de fonctionnement max.: 36 V

Tension de fonctionnement: 5 - 36 V

Type de contact: 1 NO (T)

Distance de commutation (max.): 4 mm

Sorties: PNP

Matériau du boîtier: laiton

Modèle: inductif

Type de montage: affleurant

Taille: M30

Branchement: câble

Longueur de câble: 5 m

Spécificités: afficheur LED

Température min.: -40 °C

Température max.: 85 °C

: IP68

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 2550 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628136 Pepperl+Fuchs Capteur inductif NBB4-12GM30-E2-5M 326163-0022 M30 affleurant PNP

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628136 Pepperl+Fuchs Capteur inductif NBB4-12GM30-E2-5M 326163-0022 M30 affleurant PNP

Description

Distance de commutation : 4 mm, montage : encastré, fonction de commutation : N/O (NO), type de sortie : PNP, tension de fonctionnement : 5... 36 V, courant de fonctionnement : 0... 200 mA

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : N/O (NO)Type de sortie : PNPIntervalle de commutation: 4 mmMontage affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 3,24 mmElément de commande : acier de construction, par ex. 1.0037, S235JR (anciennement ST37-2) | 12 mm x 12 mm x 1 mmFacteur de réduction rAl: 0,4Facteur de réduction rCu: 0,35Facteur de réduction rV2A (1.4301) : 0,79Facteur de réduction rMS: 0,49Type de sortie : 3 filsDonnées caractéristiquesTension de fonctionnement : 5... 36 VFréquence de commutation : 0... 2550 HzHystérésis : type. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 1 V.Courant de fonctionnement : 0... 200 mACourant résiduel : max. 20 μACourant à vide : ≤ 10 maTemps de veille : ≤ 10 ms.Affichage de l'état de commutation : LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1721 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %ConformitéCONFORMITÉ AUX LABORATOIRES : VDMA 24364-C1/T100°C-W.Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Classe de protection : II Tension d'isolation de référence: 36 V Résistance aux chocs : 500 V.Homologué UL : cULus listed, usage général, classe 2 Power sourceHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 85 °C (-40 °F) 185 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de connexion : câbleMatériau du boîtier : laiton, bronze blancFace : PBT, vertIndice de protection : IP68Câble ; Embouts : oui Diamètre du câble : 4,3 mm ± 0,15 mm Rayon de courbure : > 10 x diamètre du câble Matériau : PVC Couleur : noir Nombre de conducteurs : 3 Section de câble : 0,34 mm2 Longueur : 5 mPoids 151 gCouple de serrage : 0... 10 NmInformations généralesContenu de livraison : fourni avec 2 écrous avec denture de blocage

Description

Modèle

Données généralesFonction de commutation : N/O (NO)Type de sortie : PNPIntervalle de commutation: 4 mmMontage affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 3,24 mmElément de commande : acier de construction, par ex. 1.0037, S235JR (anciennement ST37-2) | 12 mm x 12 mm x 1 mmFacteur de réduction rAl: 0,4Facteur de réduction rCu: 0,35Facteur de réduction rV2A (1.4301) : 0,79Facteur de réduction rMS: 0,49Type de sortie : 3 filsDonnées caractéristiquesTension de fonctionnement : 5... 36 VFréquence de commutation : 0... 2550 HzHystérésis : type. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 1 V.Courant de fonctionnement : 0... 200 mACourant résiduel : max. 20 μACourant à vide : ≤ 10 maTemps de veille : ≤ 10 ms.Affichage de l'état de commutation : LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1721 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %ConformitéCONFORMITÉ AUX LABORATOIRES : VDMA 24364-C1/T100°C-W.Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Classe de protection : II Tension d'isolation de référence: 36 V Résistance aux chocs : 500 V.Homologué UL : cULus listed, usage général, classe 2 Power sourceHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 85 °C (-40 °F) 185 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de connexion : câbleMatériau du boîtier : laiton, bronze blancFace : PBT, vertIndice de protection : IP68Câble ; Embouts : oui Diamètre du câble : 4,3 mm ± 0,15 mm Rayon de courbure : > 10 x diamètre du câble Matériau : PVC Couleur : noir Nombre de conducteurs : 3 Section de câble : 0,34 mm2 Longueur : 5 mPoids 151 gCouple de serrage : 0... 10 NmInformations généralesContenu de livraison : fourni avec 2 écrous avec denture de blocage
