Name: Pepperl+Fuchs Capteur inductif NBB20-U4-A2-V1 203056 affleurant PNP
Brand: Pepperl+Fuchs
SKU: 2628278
Availability: BackOrder

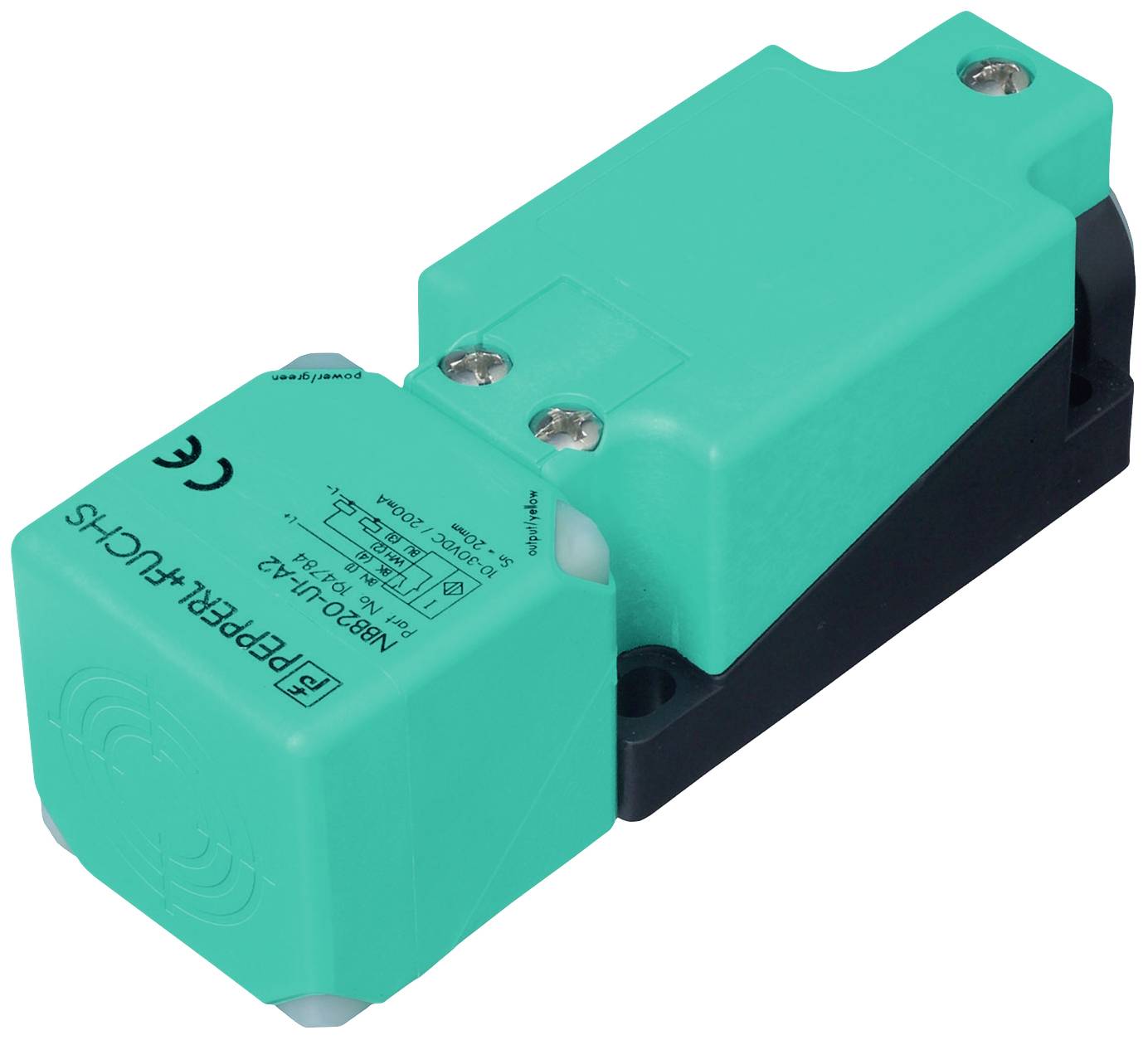

Un capteur de proximité rectangulaire de couleur turquoise, portant le marquage CE et des inscriptions. Le capteur possède deux trous de montage.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

30 V/DC

Type de contact

Antivalent

Distance de commutation (max.)

20 mm

Sorties

PNP

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 8 décembre

Nombre

pièce(s)

Total (CHF 163.95 / pièce(s))

CHF 163.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NBB20-U4-A2-V1

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Type de contact: Antivalent

Distance de commutation (max.): 20 mm

Sorties: PNP

Modèle: inductif

Type de montage: affleurant

Branchement: fiche mâle M12, 4 pôles

Température min.: -25 °C

Température max.: 85 °C

: IP68
IP69K

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 440 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628278 Pepperl+Fuchs Capteur inductif NBB20-U4-A2-V1 203056 affleurant PNP

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628278 Pepperl+Fuchs Capteur inductif NBB20-U4-A2-V1 203056 affleurant PNP

Description

Distance de commutation : 20 mm, montage : encastré, fonction de commutation : antivalent, type de sortie : PNP, tension de fonctionnement : 10... 30 V DC, courant de fonctionnement : 0... 200 mA

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : antivalentType de sortie : PNPIntervalle de commutation: 20 mmMontage affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 16,2 mmFacteur de réduction rAl: 0,33Facteur de réduction rCu: 0,31Facteur de réduction rV2A (1.4301) : 0,74Facteur de réduction rMS: 0,41Type de sortie : 4 filsDonnées caractéristiquesTension de fonctionnement : 10... 30 V DCFréquence de commutation : 0... 440 HzHystérésis : type. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 2 V.Courant de fonctionnement : 0... 200 mACourant résiduel : 0... 0.5 mACourant à vide : ≤ 20 maTemps de veille : 80 ms.Affichage de la tension de fonctionnement : LED, vertAffichage de l'état de commutation : LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1289 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsHomologué UL : cULus listed, usage généralHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 85 °C (-13 °C) 185 °F)Caractéristiques mécaniquesType de raccordement : connecteur M12 x 1, 4 pôlesMatériau du boîtier : PA/métal avec revêtement en poudre époxyFace : PAPartie inférieure du boîtier : métalIndice de protection : IP68 / IP69KPoids 225 gRemarque : couple de serrage : 1,8 Nm (boîtier) |

Description

Modèle

Données généralesFonction de commutation : antivalentType de sortie : PNPIntervalle de commutation: 20 mmMontage affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 16,2 mmFacteur de réduction rAl: 0,33Facteur de réduction rCu: 0,31Facteur de réduction rV2A (1.4301) : 0,74Facteur de réduction rMS: 0,41Type de sortie : 4 filsDonnées caractéristiquesTension de fonctionnement : 10... 30 V DCFréquence de commutation : 0... 440 HzHystérésis : type. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 2 V.Courant de fonctionnement : 0... 200 mACourant résiduel : 0... 0.5 mACourant à vide : ≤ 20 maTemps de veille : 80 ms.Affichage de la tension de fonctionnement : LED, vertAffichage de l'état de commutation : LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1289 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsHomologué UL : cULus listed, usage généralHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 85 °C (-13 °C) 185 °F)Caractéristiques mécaniquesType de raccordement : connecteur M12 x 1, 4 pôlesMatériau du boîtier : PA/métal avec revêtement en poudre époxyFace : PAPartie inférieure du boîtier : métalIndice de protection : IP68 / IP69KPoids 225 gRemarque : couple de serrage : 1,8 Nm (boîtier) |
