Name: Pepperl+Fuchs Capteur inductif IA6-12GM50-IU-Y70109008 70109008 M12 quasi affleurant analogique
Brand: Pepperl+Fuchs
SKU: 2628122
Availability: BackOrder

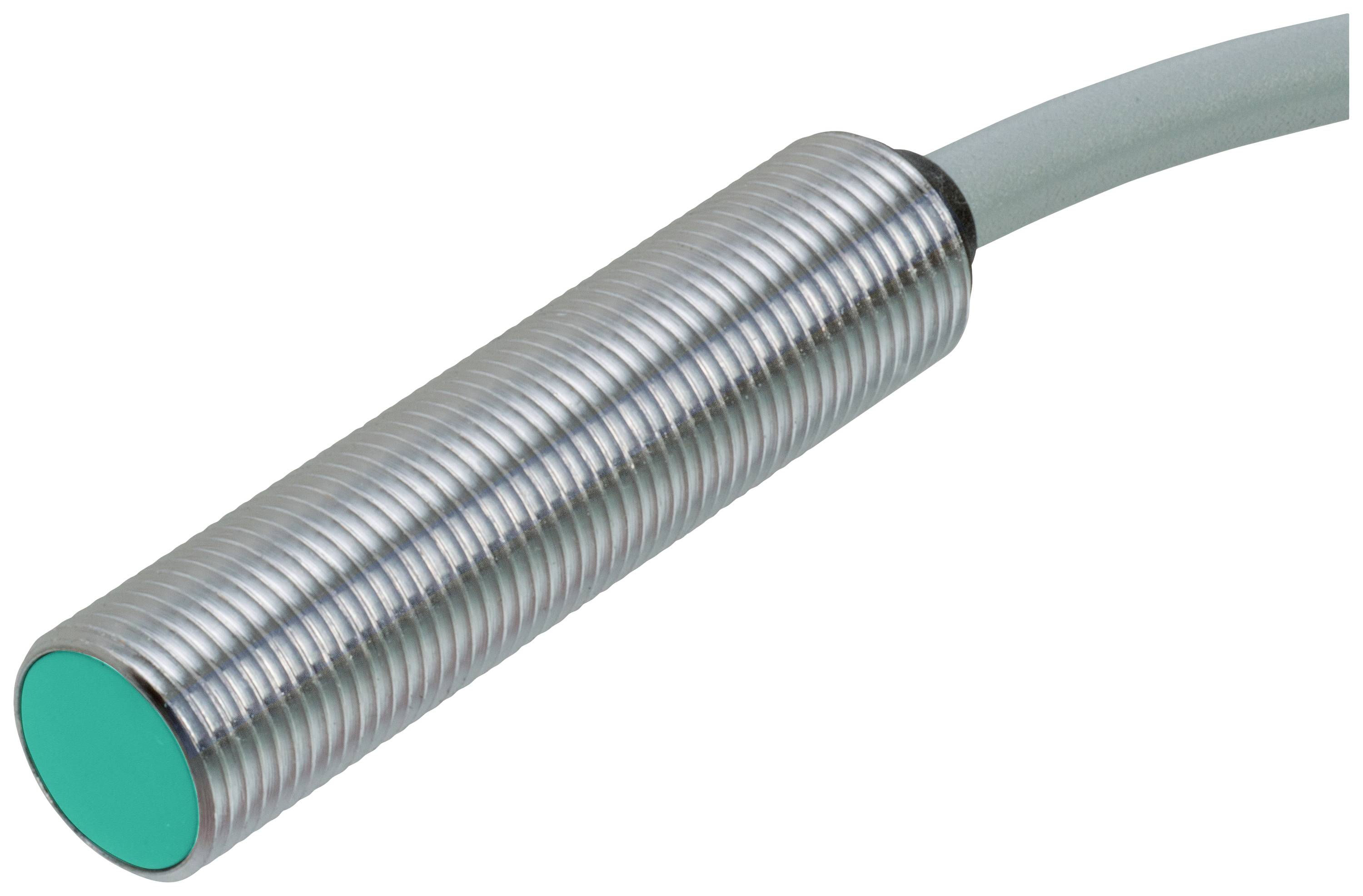

Un cylindre métallique strié, avec une extrémité plate verte et un câble, probablement un capteur.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

30 V

Type de contact

analogique

Distance de commutation (max.)

6 mm

Sorties

analogique

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 323.95 / pièce(s))

CHF 323.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: IA6-12GM50-IU-Y70109008

Tension de fonctionnement min.: 10 V

Tension de fonctionnement max.: 30 V

Tension de fonctionnement: 10 - 30 V

Type de contact: analogique

Distance de commutation (max.): 6 mm

Sorties: analogique

Matériau du boîtier: laiton

Modèle: inductif

Propriété du matériau: chromé

Type de montage: quasi affleurant

Taille: M12

Branchement: câble

Longueur de câble: 2 m

Température min.: -25 °C

Température max.: 70 °C

: IP67

Contenu: 1 pc(s)

Tension nominale: 12 V
24 V

Fonction de charge sans fil: non

Fréquence de commutation: 1000 Hz

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2628122 Pepperl+Fuchs Capteur inductif IA6-12GM50-IU-Y70109008 70109008 M12 quasi affleurant analogique

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628122 Pepperl+Fuchs Capteur inductif IA6-12GM50-IU-Y70109008 70109008 M12 quasi affleurant analogique

Description

Montage : quasi encastré, type de sortie : sortie de courant analogique ou sortie de tension analogique, tension de fonctionnement : 15... 30 V, ondulation 20 % UB

Ce texte a été traduit par une machine.

Modèle

Données généralesType de sortie : sortie de courant analogique ou sortie de tension analogiqueMontage/encastrement quasiment affleuréPolarité de sortie : DCElément de commande : acier de construction, par ex. 1.0037, S235JR (anciennement ST37-2) | 18 mm x 18 mm x 1 mmFacteur de réduction rAl: 0,33Facteur de réduction rCu: 0,28Facteur de réduction rV2A (1.4301) : 0,8Facteur de réduction rMS: 0,43Plage de mesure : 0 ...14 pH 6 mmType de sortie : 4 filsDonnées caractéristiquesConditions de montage A : 2 mm l : 12 mm C : 18 mm F : 14 mmTension de fonctionnement : 10... 30 V, ONDULATION 20 % UBFréquence limite (3dB) : 1000 HzProtection contre l'inversion de polarité : ouiProtection contre les courts-circuits : ouiPrécision de répétition : ± 0,32 mmRésolution: 0 ... 1 µmCourant à vide : ≤ 10 maCaractéristiques sécurité fonctionnelleMTTFd: 551 A.Taux de couverture du diagnostic (DC) : 0 %Sortie analogiqueType de sortie : 0 ... 5 V / 1 ... 5 mARésistance de charge : sortie de courant A2 : 1 kΩ (UB=10V) / 5 kΩ (UB=30V)Courant de charge : sortie de tension A1 : ≤ 10 maTemps de récupération : 20 ms.Tolérance de compensation point zéro : ≤ ± 10 % de la valeur finaleDérive de la température : +/- 5 % (0... 70 °C) | ± 10 % (-25... 0 °C)Ondulation résiduelle : 20 %Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | IEC 60947-5-2:2007 | EN 60947-5-7:2003 | IEC 60947-5-7:2003Homologations et certificatsHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 70 °C (-13 °C) 158 °F)Caractéristiques mécaniquesType de raccordement : câble PUR 2 mMatériau du boîtier : laiton, chroméFace : PBTIndice de protection : IP67Poids 27 g
