Name: Pepperl+Fuchs Barrière photoélectrique à réflexion OQT400-R200-2EP-IO 295670-100125 supression de l'arrière plan 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2628870
Availability: BackOrder

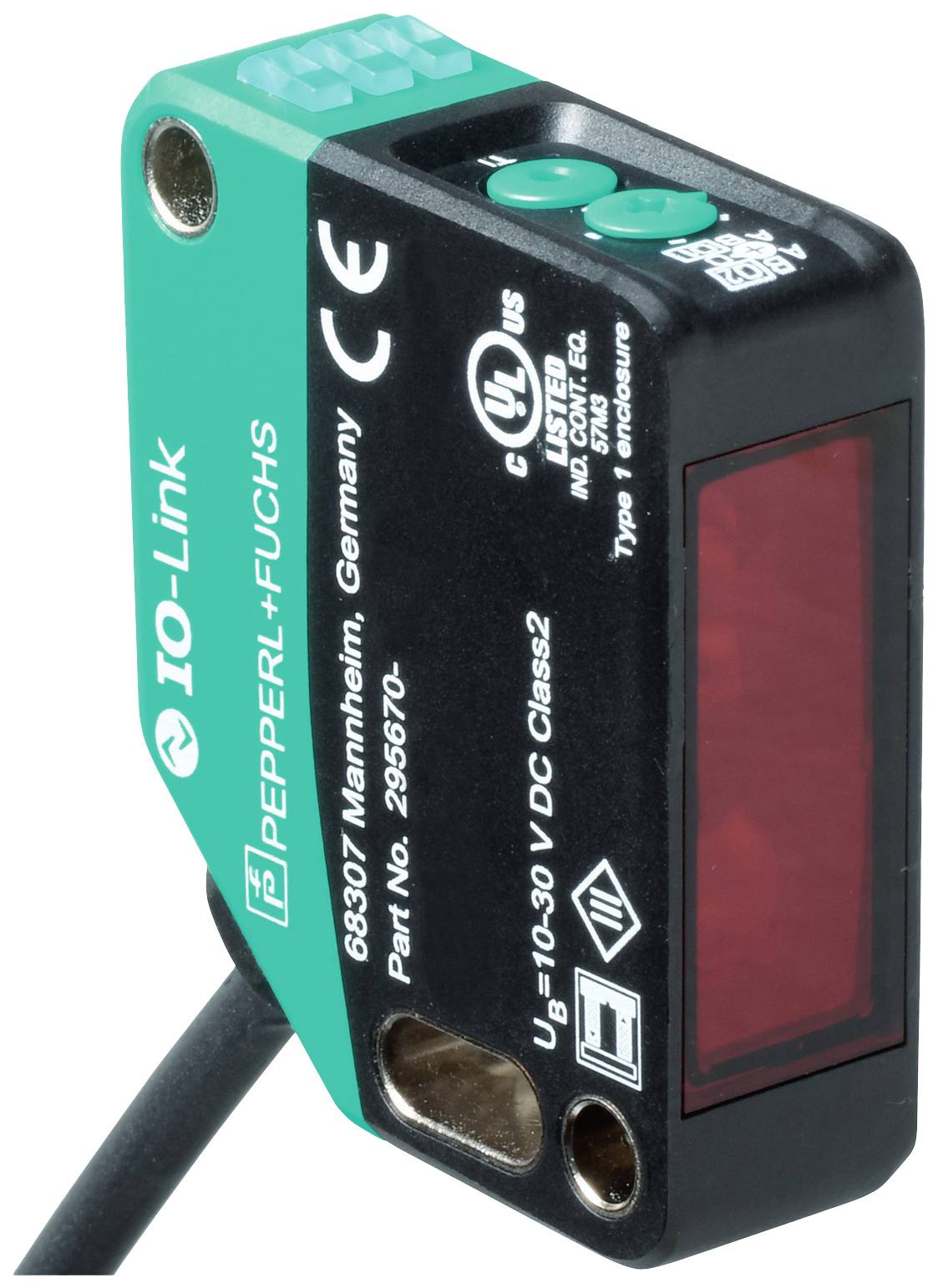

Un capteur rectangulaire noir et turquoise de Pepperl+Fuchs avec support IO-Link pour applications industrielles.

Photo non contractuelle

Type de produit

Barrière photoélectrique à réflexion

Fonctions

supression de l'arrière plan

Tension de fonctionnement max.

30 V/DC

Branchement

câble

Type

OQT400-R200-2EP-IO

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 12 janvier 2027

Nombre

pièce(s)

Total (CHF 193.95 / pièce(s))

CHF 193.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Barrière photoélectrique à réflexion

Type: OQT400-R200-2EP-IO

Fonctions: supression de l'arrière plan

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 2.3 ms

Type de contact: 2 inverseurs (RT)

Sorties: NPN, fermé
PNP, ouverture

Fréquence de commutation: 217 Hz

Branchement: câble

Longueur de câble: 2 m

Matériau du boîtier: Polycarbonate

Type d'émetteur: Led rouge

: 400 mm

Spécificités: avec occultation d'arrière-plan

Température min.: -40 °C

Température max.: 60 °C

Largeur: 15 mm

Hauteur: 50.6 mm

Profondeur: 41.7 mm

Dim.: (l x H x P) 15 x 50.6 x 41.7 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628870 Pepperl+Fuchs Barrière photoélectrique à réflexion OQT400-R200-2EP-IO 295670-100125 supression de l'arrière plan 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628870 Pepperl+Fuchs Barrière photoélectrique à réflexion OQT400-R200-2EP-IO 295670-100125 supression de l'arrière plan 1 pc(s)

Description

Plage de mesure : 40... 400 mm, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, contre les pôles, contre les surtensions, type d'interface : IO-Link ( via C/Q = BK ), type de circuit : l'état de livraison est : C/Q - BK : NPN N/O, PNP N/F, IO-Link Q2 - WH : NPN N/O, PNP N/F, raccordement : câble fixe 2 m, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacé

Ce texte a été traduit par une machine.

Modèle

Données généralesPlage de mesure : 40... 400 mmPlage de mesure min. : 40... 100 mmPlage de mesure max. : 40... 400 mmPlage de réglage : 100... 400 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDifférence noir et blanc (6%/90%) : < 5% | | Diamètre du spot lumineux : env. 15 mm à une distance de 400 mmAngle d'ouverture: environ 2,5 °Limite d'éclairage extérieur : en 60947-5-2 : 70000 luxCaractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune:statique sur - sortie de commutation active désactivée - sortie de commutation inactiveCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = BK )Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 0ID appareil:0x111801 (1120257)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 2 bits | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : l'état de livraison est : | C/Q - BK : NPN N/O, PNP N/F, IO-Link | Q2 - WH : NPN N/O, PNP N/FSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 217 HzTemps de réponse : 2,3 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé | -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 50,6 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : Câble 2 mMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 73 gLongueur de câble : 2 m
