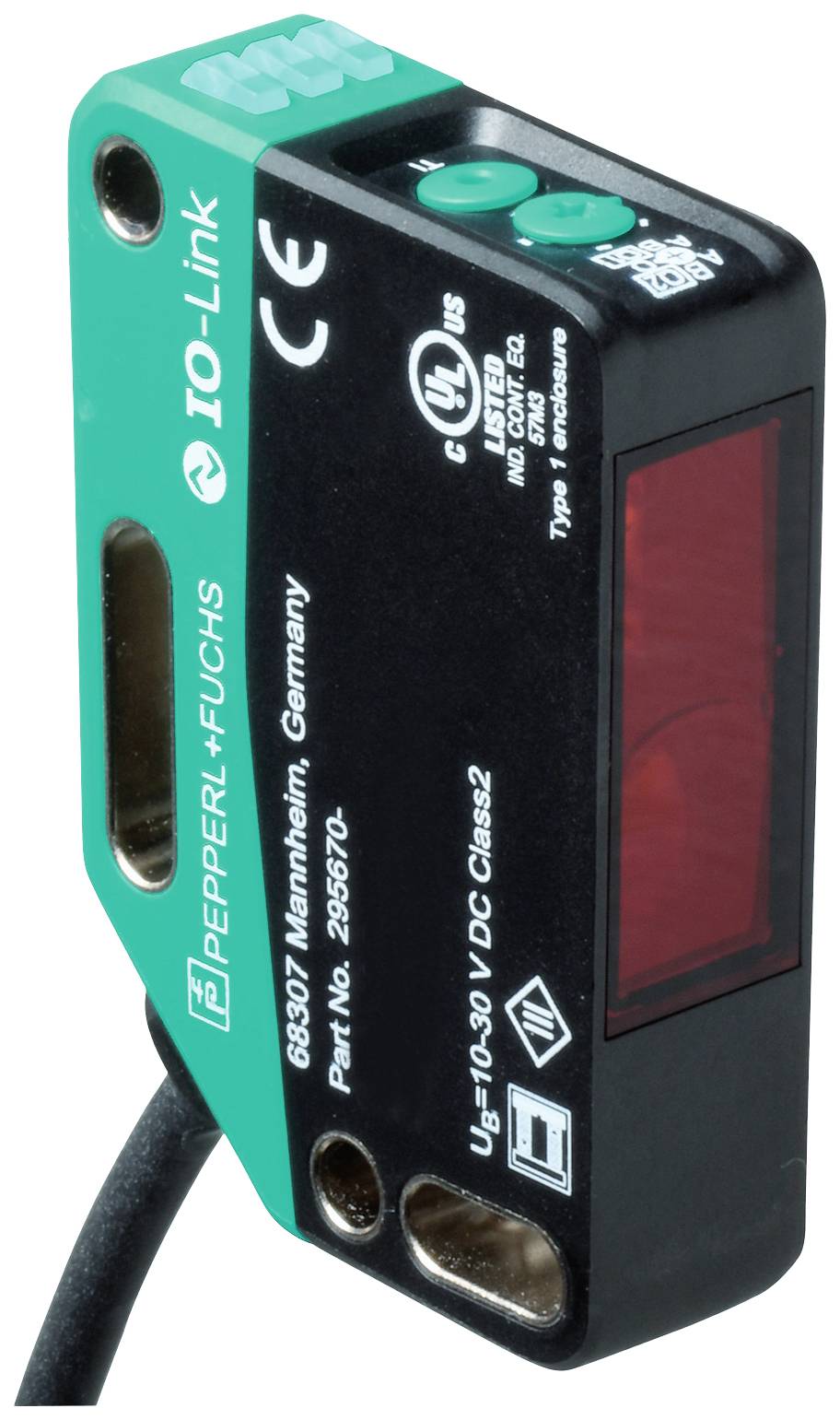

Pepperl+Fuchs Barrière photoélectrique à réflexion OQT350-R201-2EP-IO-L 295670-100330 supression de l'arrière plan 1 pc(
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Barrière photoélectrique à réflexion
Fonctions
supression de l'arrière plan
Tension de fonctionnement max.
30 V/DC
Branchement
câble
Type
OQT350-R201-2EP-IO-L
Fiche technique (PDF)
Nombre
Total (CHF 234.92 / pièce(s))
CHF 234.92
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière photoélectrique à réflexion
- Type
OQT350-R201-2EP-IO-L
- Fonctions
supression de l'arrière plan
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
2.3 ms
- Type de contact
2 inverseurs (RT)
- Sorties
NPN, fermé
PNP, ouverture
- Fréquence de commutation
217 Hz
- Branchement
câble
- Longueur de câble
2 m
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Diode laser
- Classe de laser
1
- Longueur d’onde
680 nm
400 mm
- Spécificités
afficheur LED
- Température min.
-40 °C
- Température max.
60 °C
- Largeur
15 mm
- Hauteur
61.7 mm
- Profondeur
41.7 mm
- Dim.
(l x H x P) 15 x 61.7 x 41.7 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2629237 Pepperl+Fuchs Barrière photoélectrique à réflexion OQT350-R201-2EP-IO-L 295670-100330 supression de l'arrière plan 1 pc(
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2629237 Pepperl+Fuchs Barrière photoélectrique à réflexion OQT350-R201-2EP-IO-L 295670-100330 supression de l'arrière plan 1 pc(
Description
Plage de mesure : 60... 350 mm, émetteur de lumière : diode laser, type de lumière : rouge, lumière alternative, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, contre les pôles, contre les surtensions, type d'interface : IO-Link ( via C/Q = BK ), type de circuit : l'état de livraison est : C/Q - BK : NPN N/O, PNP N/F, IO-Link Q2 - WH : NPN N/O, PNP N/F, raccordement : câble fixe 2 m, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacé
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPlage de mesure : 60... 350 mmPlage de mesure min. : 60... 100 mmPlage de mesure max. : 40... 400 mmPlage de réglage : 100... 350 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : diode laserType de lumière: rouge, lumière alternanteCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence de faisceau : > 5 mrad, d63 < 2,8 mm dans la plage 350 mm... 800 mm Durée d'impulsion : 5,5 μs Fréquence de répétition d'env. 2,4 kHz Puissance max. Impulsion : < 40 NJDifférence noir et blanc (6%/90%) : < 2% | | | Diamètre du spot lumineux : env. 3 mm à une distance de 350 mmAngle d'ouverture: environ 0,3 °Limite d'éclairage extérieur : en 60947-5-2 : 45000 luxCaractéristiques sécurité fonctionnelleMTTFd: 560 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune:statique sur - sortie de commutation active désactivée - sortie de commutation inactiveCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 16 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = BK )Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 0ID appareil:0x111812 (1120274)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 2 bits | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : l'état de livraison est : | C/Q - BK : NPN N/O, PNP N/F, IO-Link | Q2 - WH : NPN N/O, PNP N/FSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 217 HzTemps de réponse : 2,3 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Homologation FDA : IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé | -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : Câble 2 mMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 83 gLongueur de câble : 2 m
