Name: Pepperl+Fuchs Barrière photoélectrique à réflexion OBT80-R102-2P1-IO 267075-100558 supression de l'arrière plan 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2628975
Availability: BackOrder

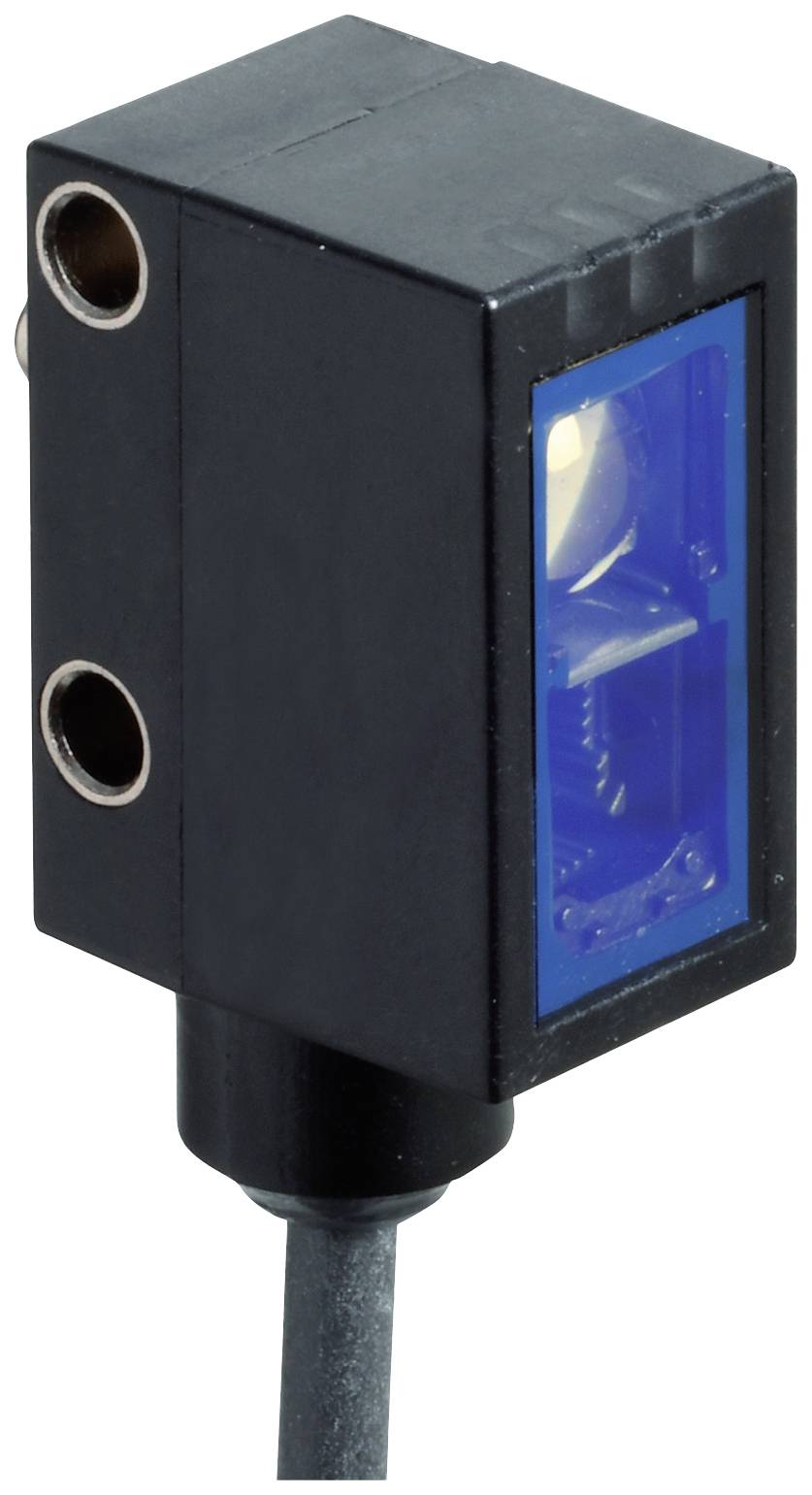

Un capteur rectangulaire avec une fenêtre de visée bleue, montable par des ouvertures latérales, relié par un câble en bas.

Photo non contractuelle

Type de produit

Barrière photoélectrique à réflexion

Fonctions

supression de l'arrière plan

Tension de fonctionnement max.

30 V/DC

Branchement

câble

Type

OBT80-R102-2P1-IO

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 12 janvier 2027

Nombre

pièce(s)

Total (CHF 191.95 / pièce(s))

CHF 191.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Barrière photoélectrique à réflexion

Type: OBT80-R102-2P1-IO

Fonctions: supression de l'arrière plan

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 1 ms

Type de contact: Fonction claire

Sorties: NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture

Fréquence de commutation: 500 Hz

Branchement: câble

Longueur de câble: 2 m

Matériau du boîtier: Polycarbonate

Type d'émetteur: Led rouge

: 100 mm

Spécificités: afficheur LED

Température min.: -40 °C

Température max.: 60 °C

Largeur: 13.9 mm

Hauteur: 31.9 mm

Profondeur: 18.3 mm

Dim.: (l x H x P) 13.9 x 31.9 x 18.3 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628975 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT80-R102-2P1-IO 267075-100558 supression de l'arrière plan 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628975 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT80-R102-2P1-IO 267075-100558 supression de l'arrière plan 1 pc(s)

Description

Plage de mesure : 10... 80 mm, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre les pôles, contre les surtensions, type d'interface : IO-Link ( via C/Q = BK ), type de circuit : C/Q - Pin4 : NPN NF / commutation foncé, PNP NO / commutation clair, IO-Link /Q - Pin2 : NPN NO / commutation claire, PNP NF / commutation foncé, raccordement : câble fixe 2 m, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -25 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacé

Ce texte a été traduit par une machine.

Modèle

Données généralesPlage de mesure : 10... 80 mmPlage de mesure max. : 10... 100 mmMasquage d'arrière-plan : à partir de 100 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDifférence noir/blanc (6%/90%) : env. 5 mmDiamètre du spot lumineux : env. 6 mm à 80 mmAngle d'ouverture : env. 5°Limite d'éclairage extérieur : en 60947-5-2 : 40000 luxCaractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | statique on - objet détecté | statique OFF - objet non détectéDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = BK )Profil de l'appareil : capteur SmartTaux de transfert : COM2 (38,4 Kbits/s)IO-Link version 1.1Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiID appareil:0x110517 (1115415)Type de port maître compatible : ASortieType de circuit : | C/Q - Pin4 : NPN NF / commutation foncé, PNP NO / commutation clair, IO-Link | /Q - Pin2 : NPN N/O / commutation clair, PNP N/F / commutation foncéSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble posé fermement | -25... 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 13,9 mmHauteur du boîtier : 31,9 mmProfondeur du boîtier : 18,3 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : Câble 2 mMatière Boîtier : PC (polycarbonate) Sortie de lumière : verre flottéPoids env. 36 gLongueur de câble : 2 m
