Name: Pepperl+Fuchs Barrière photoélectrique à réflexion OBT650-R200-EP-IO-V3-1T 295670-100114 Inverseur (Light-ON / Dark-ON)
Brand: Pepperl+Fuchs
SKU: 2628792
Availability: BackOrder

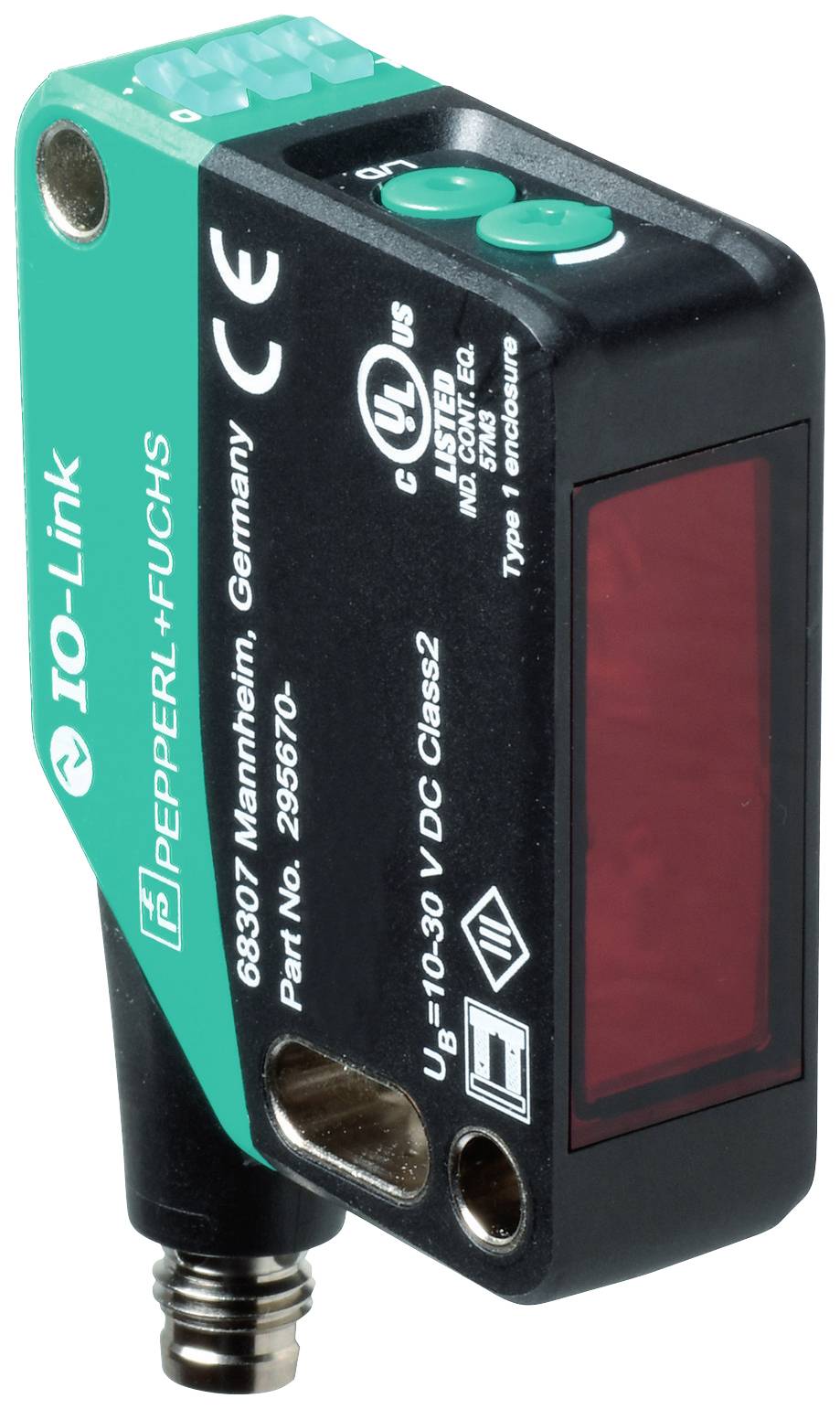

Un capteur optique rectangulaire de Pepperl+Fuchs portant l'inscription 'IO-Link' et des spécifications techniques sur le côté.

Photo non contractuelle

Type d'emballage

Single

Type de produit

Barrière photoélectrique à réflexion

Fonctions

Inverseur (Light-ON / Dark-ON)

Tension de fonctionnement max.

30 V/DC

Branchement

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 12 janvier 2027

Nombre

pièce(s)

Total (CHF 167.95 / pièce(s))

CHF 167.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Single

Type de produit: Barrière photoélectrique à réflexion

Type: OBT650-R200-EP-IO-V3-1T

Fonctions: Inverseur (Light-ON / Dark-ON)

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 1 ms

Sorties: NPN, fermé
PNP, ouverture

Fréquence de commutation: 500 Hz

Branchement: M8

Matériau du boîtier: Polycarbonate

Type d'émetteur: Led rouge

: 650 mm

Spécificités: avec occultation d'arrière-plan

Température min.: -40 °C

Température max.: 60 °C

Largeur: 15 mm

Hauteur: 50.6 mm

Profondeur: 41.7 mm

Dim.: (l x H x P) 15 x 50.6 x 41.7 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628792 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT650-R200-EP-IO-V3-1T 295670-100114 Inverseur (Light-ON / Dark-ON)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628792 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT650-R200-EP-IO-V3-1T 295670-100114 Inverseur (Light-ON / Dark-ON)

Description

Plage de mesure : 10... 650 mm, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 1 sortie de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : NPN N/O / commutation foncé, PNP N/F / commutation clair, IO-Link, connexion : connecteur d'appareil M8 x 1, 3 pôles, rotation 90°, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F)

Ce texte a été traduit par une machine.

Modèle

Données généralesPlage de mesure : 10... 650 mmPlage de mesure min. : 10... 100 mmPlage de mesure max. : 10... 650 mmPlage de réglage : 100... 650 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDifférence noir et blanc (6%/90%) : < 6% à 650 mmDiamètre du spot lumineux : env. 20 mm x 20 mm à une distance de 650 mmAngle d'ouverture: environ 2 °Limite d'éclairage extérieur : en 60947-5-2 : 70000 luxCaractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune:statique allumée - arrière-plan détecté (objet non détecté) statique éteint - objet détectéEléments de commande : interrupteur lumineux/noirEléments de commande : réglage de la largeur de la toucheDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 2.4ID appareil:0x111701 (1120001)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - Pin4 : NPN N/O / commutation foncé, PNP N/F / commutation claire, IO-Link | Sortie de signal : 1 sortie de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F) | Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 50,6 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur M8 x 1, 3 pôles, pivotant à 90°Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 35 g
