Name: Pepperl+Fuchs Barrière photoélectrique à réflexion OBT600-R201-2EP-IO-L 295670-100241 commutation en réception 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2628701
Availability: BackOrder

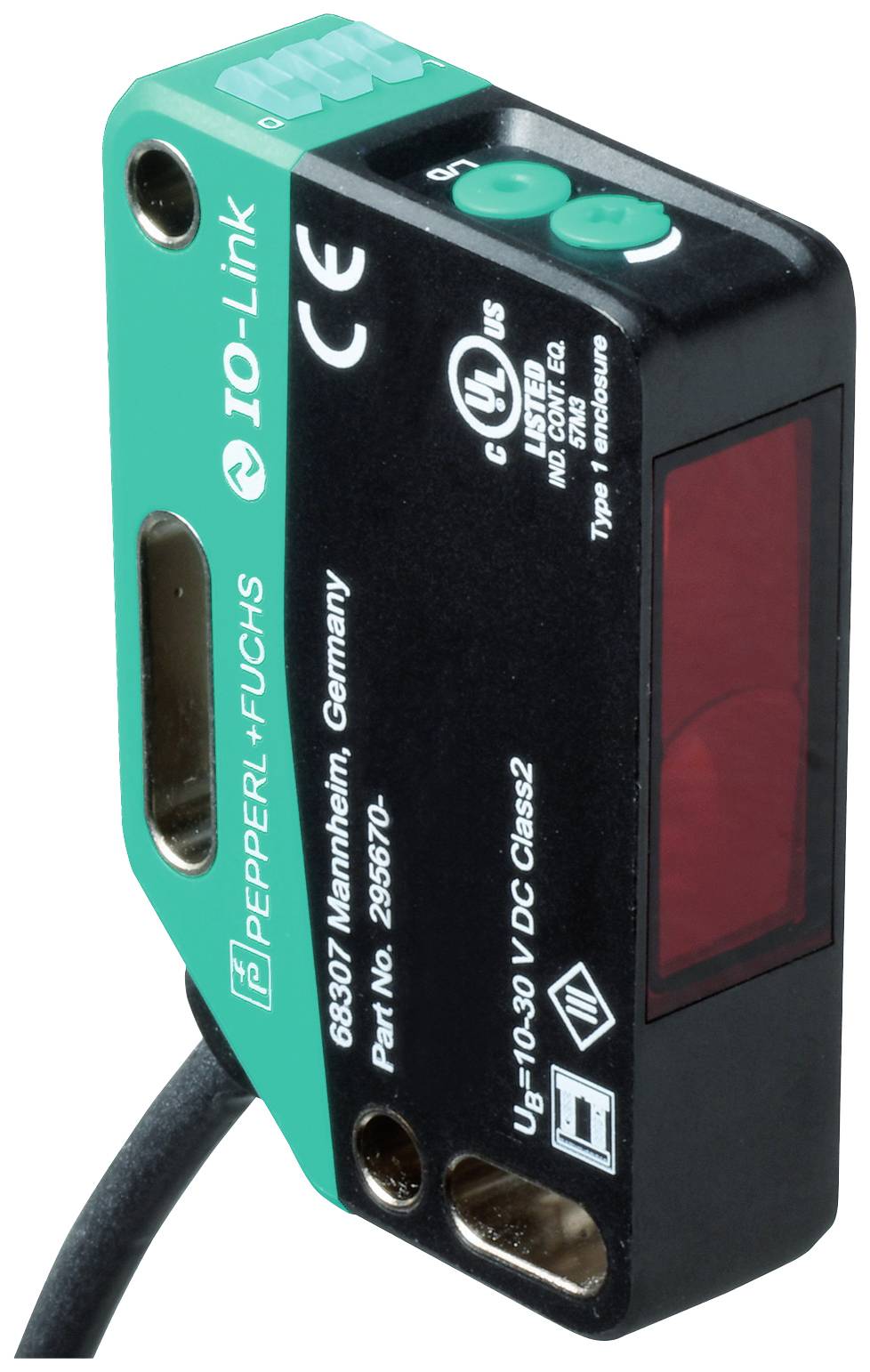

Un capteur rectangulaire avec un couvercle vert et noir, portant le nom de marque 'Pepperl+Fuchs', avec un numéro de série et des marquages électroniques visibles.

Photo non contractuelle

Type de produit

Barrière photoélectrique à réflexion

Fonctions

commutation en réception

Tension de fonctionnement max.

30 V/DC

Branchement

câble

Type

OBT600-R201-2EP-IO-L

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 12 janvier 2027

Nombre

pièce(s)

Total (CHF 223.95 / pièce(s))

CHF 223.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Barrière photoélectrique à réflexion

Type: OBT600-R201-2EP-IO-L

Fonctions: commutation en réception

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 300 µs

Type de contact: 1 PNP

Sorties: NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture

Fréquence de commutation: 1650 Hz

Branchement: câble

Longueur de câble: 2 m

Matériau du boîtier: PC

Propriété du matériau: Polycarbonate

Type d'émetteur: Diode laser

Classe de laser: 1

Longueur d’onde: 680 nm

: 600 mm

Spécificités: avec occultation d'arrière-plan

Température min.: -40 °C

Température max.: 60 °C

Largeur: 15 mm

Hauteur: 61.7 mm

Profondeur: 41.7 mm

Dim.: (l x H x P) 15 x 61.7 x 41.7 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628701 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT600-R201-2EP-IO-L 295670-100241 commutation en réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628701 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT600-R201-2EP-IO-L 295670-100241 commutation en réception 1 pc(s)

Description

Plage de mesure : 40... 600 mm, émetteur de lumière : diode laser, type de lumière : rouge, lumière alternative, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = BK ), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - BK : NPN N/O / à commutation claire, PNP N/F / à commutation foncée, IO-Link /Q - WH : NPN N/F / à commutation foncée, PNP N/O / à commutation claire, raccordement : câble fixe 2 m, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacé

Ce texte a été traduit par une machine.

Modèle

Données généralesPlage de mesure : 40... 600 mmPlage de mesure min. : 40... 90 mmPlage de mesure max. : 40... 600 mmPlage de réglage : 90... 600 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : diode laserType de lumière: rouge, lumière alternanteCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence de faisceau : > 5 mrad, d63 < 2,8 mm dans la plage 350 mm... 800 mm Durée d'impulsion : 3 μs Fréquence de répétition d'env. 13 kHz Énergie max. Pulsation : 10,4 NJDifférence noir et blanc (6%/90%) : < 5% à 300 mmDiamètre du spot lumineux : env. 2,5 mm à une distance de 600 mmAngle d'ouverture: environ 0,3 °Limite d'éclairage extérieur : en 60947-5-2 : 70000 luxCaractéristiques sécurité fonctionnelleMTTFd: 560 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | statique on - objet détecté | statique OFF - objet non détectéEléments de commande : interrupteur lumineux/noirEléments de commande : réglage de la largeur de la toucheDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 15 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = BK )Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 2.4ID appareil:0x111613 (1119763)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - BK : NPN N/O / à commutation claire, PNP N/F / à commutation foncée, IO-Link | /Q - WH : NPN N/F / à commutation foncée, PNP N/O / à commutation claireSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1650 HzTemps de réponse : 300 μsConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Homologation FDA : IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé | -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : Câble 2 mMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 83 gLongueur de câble : 2 m
