Name: Pepperl+Fuchs Barrière photoélectrique à réflexion OBT300-R200-E5-IO-V1 295670-100371 commutation en réception 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2629385
Availability: BackOrder

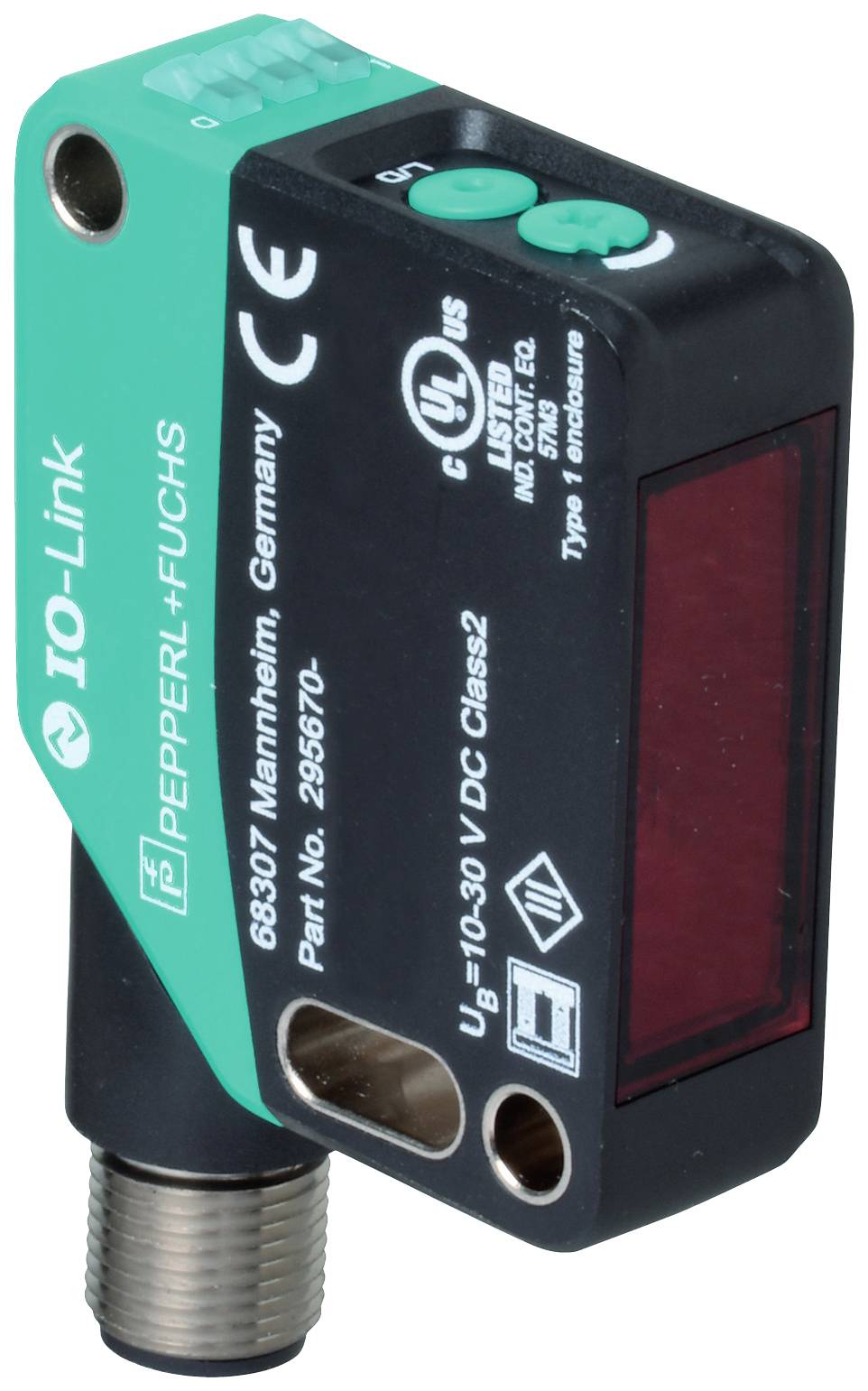

Appareil de capteur avec couvercle vert et noir, fabriqué par Pepperl+Fuchs. Affiche les marquages de sécurité CE et UL.

Photo non contractuelle

Type de produit

Barrière photoélectrique à réflexion

Fonctions

commutation en réception

Tension de fonctionnement max.

30 V/DC

Branchement

M12, 4 pôles

Type

OBT300-R200-E5-IO-V1

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 12 janvier 2027

Nombre

pièce(s)

Total (CHF 161.95 / pièce(s))

CHF 161.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Barrière photoélectrique à réflexion

Type: OBT300-R200-E5-IO-V1

Fonctions: commutation en réception

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 1 ms

Type de contact: 1 PNP

Sorties: PNP, fermeture

Fréquence de commutation: 500 Hz

Branchement: M12, 4 pôles

Matériau du boîtier: Polycarbonate

Propriété du matériau: Polycarbonate

Type d'émetteur: Led rouge

: 300 mm

Température min.: -40 °C

Température max.: 60 °C

Largeur: 15 mm

Hauteur: 50.6 mm

Profondeur: 41.7 mm

Dim.: (l x H x P) 15 x 50.6 x 41.7 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2629385 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT300-R200-E5-IO-V1 295670-100371 commutation en réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2629385 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT300-R200-E5-IO-V1 295670-100371 commutation en réception 1 pc(s)

Description

Plage de mesure : 30... 300 mm, émetteur lumineux : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 1 PNP, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, type d'interface : IO-Link ( via C/Q = broche 4 ), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - BK : PNP N/O / à commutation claire, IO-Link, raccordement : connecteur d'appareil M12 x 1, 4 pôles, pivotant à 90°, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F)

Ce texte a été traduit par une machine.

Modèle

Données généralesPlage de mesure : 30... 300 mmPlage de mesure min. : 30... 80 mmPlage de mesure max. : 30... 300 mmPlage de réglage : 80... 300 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDifférence noir et blanc (6%/90%) : < 5% à 300 mmDiamètre du spot lumineux : env. 8 mm x 8 mm à une distance de 300 mmAngle d'ouverture: environ 1,5 °Limite d'éclairage extérieur : en 60947-5-2 : 70000 luxCaractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | statique on - objet détecté | statique OFF - objet non détectéEléments de commande : interrupteur lumineux/noirEléments de commande : réglage de la largeur de la toucheDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 26 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 2.4ID appareil:0x111606 (1119750)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est le suivant : | C/Q - BK : PNP NO / à commutation claire, IO-Link | Sortie de signal : 1 PNP, protégé contre les courts-circuits, protégé contre l'inversion de polaritéTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F) | Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 50,6 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur d'appareil M12 x 1, 4 pôles, pivotant à 90°Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 37 g
