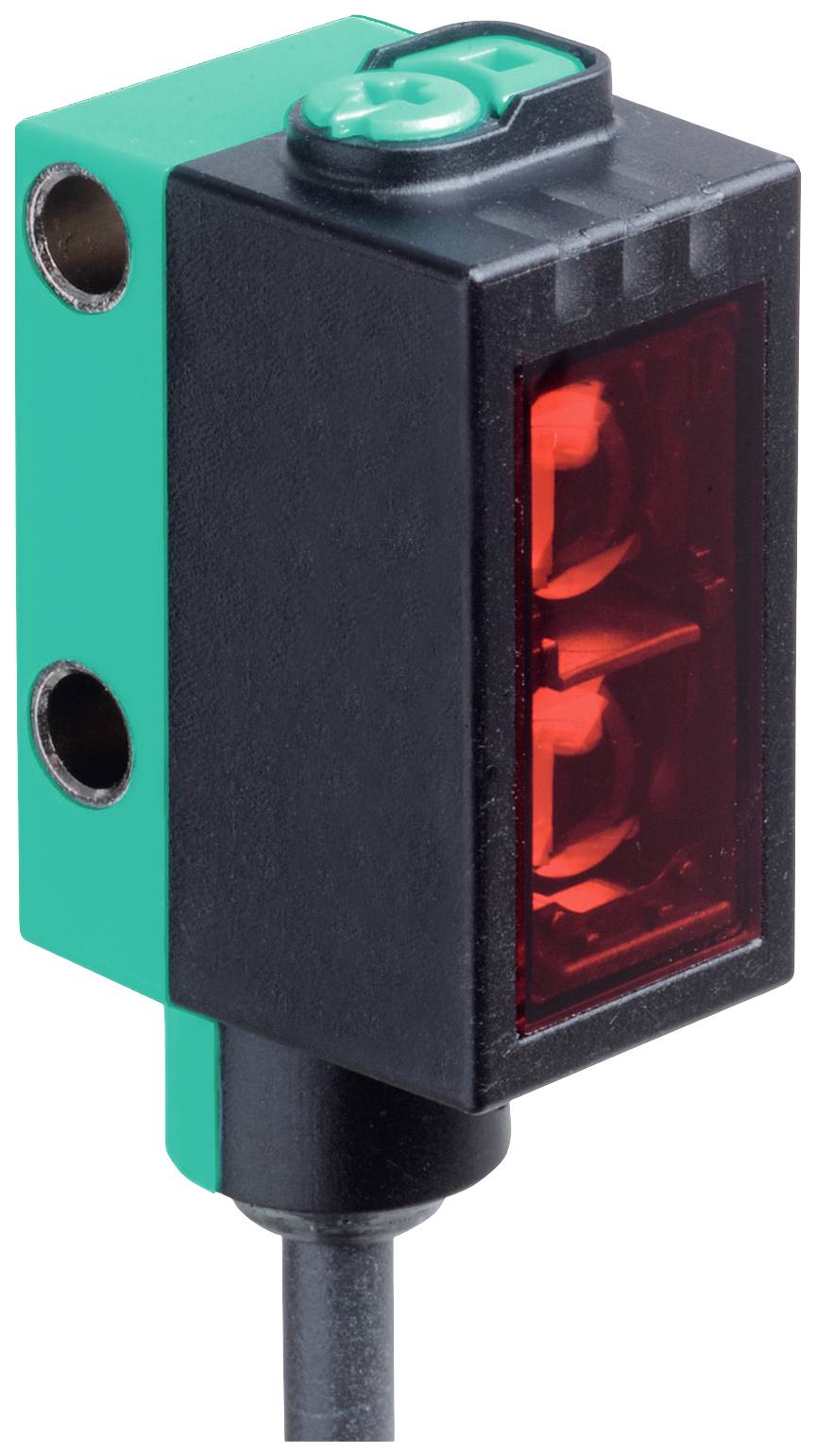

Pepperl+Fuchs Barrière photoélectrique à réflexion OBT150-R101-2EP1-IO 267075-100523 commutation en réception 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Barrière photoélectrique à réflexion
Fonctions
commutation en réception
Tension de fonctionnement max.
30 V/DC
Branchement
câble
Type
OBT150-R101-2EP1-IO
Fiche technique (PDF)
Nombre
Total (CHF 129.46 / pièce(s))
CHF 129.46
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière photoélectrique à réflexion
- Type
OBT150-R101-2EP1-IO
- Fonctions
commutation en réception
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
1 ms
- Type de contact
Antivalent
- Sorties
NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture
- Fréquence de commutation
500 Hz
- Branchement
câble
- Longueur de câble
2 m
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Led rouge
150 mm
- Spécificités
avec occultation d'arrière-plan
- Température min.
-40 °C
- Température max.
60 °C
- Largeur
13.9 mm
- Hauteur
33.8 mm
- Profondeur
18.3 mm
- Dim.
(l x H x P) 13.9 x 33.8 x 18.3 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2628775 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT150-R101-2EP1-IO 267075-100523 commutation en réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2628775 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT150-R101-2EP1-IO 267075-100523 commutation en réception 1 pc(s)
Description
Plage de mesure : 5... 150 mm, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = BK ), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : NPN NF / commutation foncé, PNP N/O / commutation clair, IO-Link /Q - Pin2 : NPN N/O / commutation clair, PNP N/F / commutation foncé, raccordement : câble fixe 2 m, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -25 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacé
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPlage de mesure : 5... 150 mmPlage de mesure min. : 5... 25 mmPlage de mesure max. : 5... 150 mmPlage de réglage : 25... 150 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDifférence noir/blanc (6%/90%) : < 5% à 150 mmDiamètre du spot lumineux : env. 10 mm à une distance de 150 mmAngle d'ouverture: environ 3 °Limite d'éclairage extérieur : en 60947-5-2 : 40000 luxCaractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | statique on - objet détecté | statique OFF - objet non détectéEléments de commande : interrupteur lumineux/noirEléments de commande : réglage de la largeur de la toucheDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = BK )Version IO-Link : 1.1Profil de l'appareil : capteur SmartID appareil:0x11060F (1115663)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiType de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - Pin4 : NPN NF / commutation foncé, PNP NO / commutation clair, IO-Link | /Q - Pin2 : NPN NO / commutation clair, PNP NF / commutation foncéSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble posé fermement | -25... 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 13,9 mmHauteur du boîtier : 33,8 mmProfondeur du boîtier : 18,3 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : Câble 2 mMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 36 gLongueur de câble : 2 m
