Name: Pepperl+Fuchs Barrière photoélectrique à réflexion ML100-8-HGU-100-BU/103/115/162 70127461 supression de l'arrière plan
Brand: Pepperl+Fuchs
SKU: 2629324
Availability: BackOrder

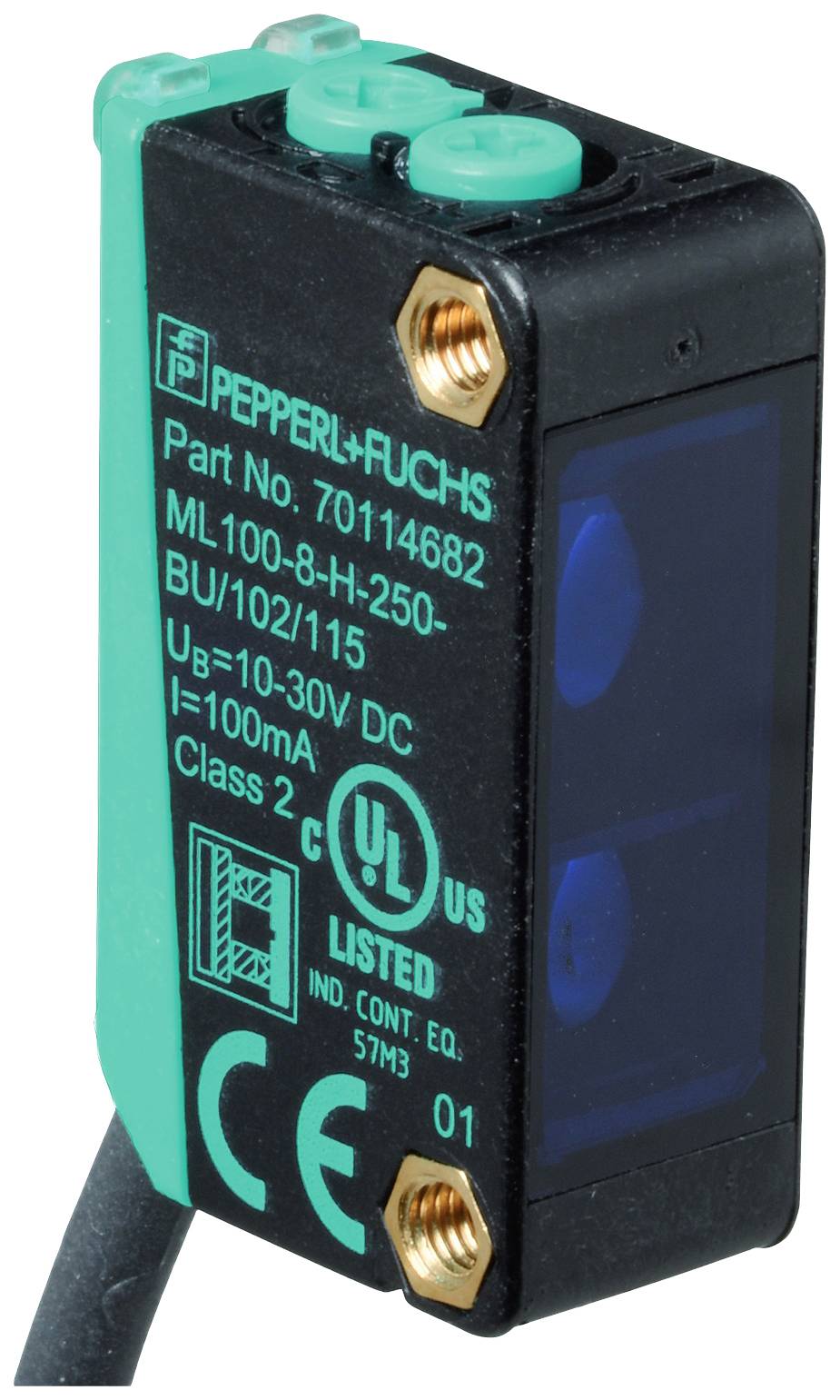

Photo non contractuelle

Type de produit

Barrière photoélectrique à réflexion

Fonctions

supression de l'arrière plan

Tension de fonctionnement max.

30 V/DC

Branchement

câble

Type

ML100-8-HGU-100-BU/103/115/162

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 3 décembre

Nombre

pièce(s)

Total (CHF 143.95 / pièce(s))

CHF 143.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Barrière photoélectrique à réflexion

Type: ML100-8-HGU-100-BU/103/115/162

Fonctions: supression de l'arrière plan

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 1 ms

Sorties: PNP

Fréquence de commutation: 500 Hz

Branchement: câble

Longueur de câble: 2 m

Matériau du boîtier: plastique

Type d'émetteur: LED bleue

: 150 mm

Spécificités: avec occultation d'arrière-plan

Température min.: -30 °C

Température max.: 60 °C

Largeur: 11 mm

Hauteur: 31 mm

Profondeur: 20 mm

Dim.: (l x H x P) 11 x 31 x 20 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2629324 Pepperl+Fuchs Barrière photoélectrique à réflexion ML100-8-HGU-100-BU/103/115/162 70127461 supression de l'arrière plan

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2629324 Pepperl+Fuchs Barrière photoélectrique à réflexion ML100-8-HGU-100-BU/103/115/162 70127461 supression de l'arrière plan

Description

Type : détection de circuit impriméType de sortie : PNPTension de fonctionnement : DCType de raccordement électrique : câble fixePrincipe de détection : optiqueEn plus : interrupteur lumineux/noirExtra : suppression de l'arrière-planExtra : réglage de la largeur de la toucheForme du boîtier : en forme de carréRevêtement : plastiqueType de lumière : lumière bleueMax. Portée : 100 mm... 150 mmSortie de commutation : PNPIndice de protection : IP67Tension d'alimentation : DCHomologations: ULForme miniature cubique : env. 20 x 11 x 31 mm (ML100)

Ce texte a été traduit par une machine.

Modèle

Données généralesPlage de mesure : 10... 100 mmPlage de réglage : 30... 100 mmObjet de référence : noir standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière : lumière bleue moduléeFiltre de polarisation : nonDifférence noir et blanc (6%/90%) : < 20% à 100 mm, < 10% à 75 mm, < 5% à 50 mmDiamètre du spot lumineux : env. 6 mm x 60 mm à 100 mmAngle d'ouverture : émetteur : 3,5° vertical ; 30° horizontalSortie de lumière : frontaleLimite d'éclairage extérieur : en 60947-5-2:2007+A1:2012Caractéristiques sécurité fonctionnelleMTTFd: 860 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : alimentation on (Power on)Voyant de fonction : LED jaune : s'allume lorsque l'objet est détectéEléments de commande : réglage de la largeur de la toucheEléments de commande : interrupteur lumineux/noirDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : 20 mASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : à commutation claireSortie de signal : 1 sortie PNP, protégé contre les courts-circuits, protégé contre l'inversion de polarité, collecteur ouvertTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms.ConformitéNorme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologué UL : courant cULus listed, source d'alimentation classe 2 ou alimentation UL avec sortie de tension limitée avec fusible (éventuellement intégré) (max. 3,3 A selon UL248), boîtier type 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -30 ... 60 °C (-22 °C) 140 °F)Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 31 mmProfondeur du boîtier : 20 mmIndice de protection : IP67Connexion : Câble 2 mMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 50 gCouple de serrage des vis de fixation : 0,6 NmLongueur de câble : 2 m
