Name: Pepperl+Fuchs Barrière photoélectrique à réflexion ML100-8-H-250-RT/103/115 818865 commutation en réception 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2629261
Availability: BackOrder

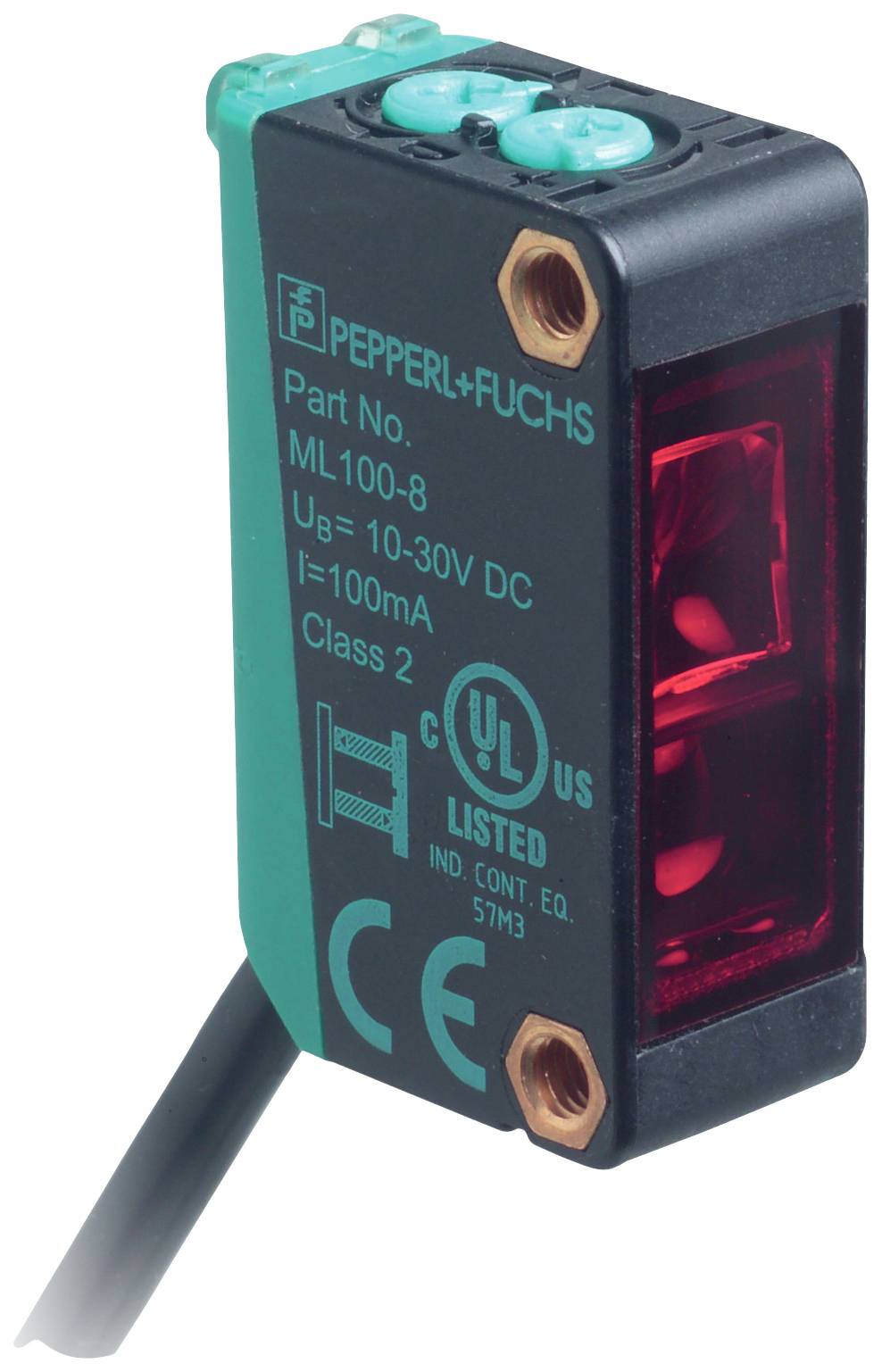

Un capteur rectangulaire noir et vert de Pepperl+Fuchs portant l'inscription 'ML100-8'. Tension de service : 10-30V DC, courant : 100mA.

Photo non contractuelle

Type de produit

Barrière photoélectrique à réflexion

Fonctions

commutation en réception

Tension de fonctionnement max.

30 V/DC

Branchement

câble

Type

ML100-8-H-250-RT/103/115

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 3 décembre

Nombre

pièce(s)

Total (CHF 129.95 / pièce(s))

CHF 129.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Barrière photoélectrique à réflexion

Type: ML100-8-H-250-RT/103/115

Fonctions: commutation en réception

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 500 µs

Sorties: PNP

Fréquence de commutation: 1000 Hz

Branchement: câble

Longueur de câble: 2 m

Matériau du boîtier: PC

Type d'émetteur: Led rouge

Sortie de lumière: axiale

: 250 mm

Température min.: -30 °C

Température max.: 60 °C

Largeur: 11 mm

Hauteur: 31 mm

Profondeur: 20 mm

Dim.: (l x H x P) 11 x 31 x 20 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2629261 Pepperl+Fuchs Barrière photoélectrique à réflexion ML100-8-H-250-RT/103/115 818865 commutation en réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2629261 Pepperl+Fuchs Barrière photoélectrique à réflexion ML100-8-H-250-RT/103/115 818865 commutation en réception 1 pc(s)

Description

Plage de mesure : 5... 250 mm, émetteur lumineux : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 1 sortie PNP, Protection contre les courts-circuits, contre l'inversion de polarité, collecteur ouvert, type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : à commutation claire, raccordement : câble fixe 2 m, tension de fonctionnement : 10... 30 V DC, température ambiante: -30 ... 60 °C (-22 °C) 140 °F)

Ce texte a été traduit par une machine.

Modèle

Données généralesPlage de mesure : 5... 250 mmPlage de mesure min. : 5... 30 mmPlage de mesure max. : 5... 250 mmPlage de réglage : 30... 250 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteFiltre de polarisation : nonDifférence noir et blanc (6%/90%) : < 15% à 250 mmDiamètre du spot lumineux : env. 15 mm à une distance de 250 mmAngle d'ouverture: environ 4 °Sortie de lumière : frontaleLimite d'éclairage extérieur : en 60947-5-2:2007+A1:2012Caractéristiques sécurité fonctionnelleMTTFd: 860 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : alimentation on (Power on)Voyant de fonction : LED jaune : s'allume lorsque l'objet est détectéEléments de commande : réglage de la largeur de la toucheEléments de commande : interrupteur lumineux/noirDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : 20 mASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : à commutation claireSortie de signal : 1 sortie PNP, protégé contre les courts-circuits, protégé contre l'inversion de polarité, collecteur ouvertTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCas de tension : ≤ 1,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 500 μsConformitéNorme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologué UL : courant cULus listed, source d'alimentation classe 2 ou alimentation UL avec sortie de tension limitée avec fusible (éventuellement intégré) (max. 3,3 A selon UL248), boîtier type 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -30 ... 60 °C (-22 °C) 140 °F)Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 31 mmProfondeur du boîtier : 20 mmIndice de protection : IP67Connexion : Câble 2 mMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 50 gCouple de serrage des vis de fixation : 0,6 NmLongueur de câble : 2 m
