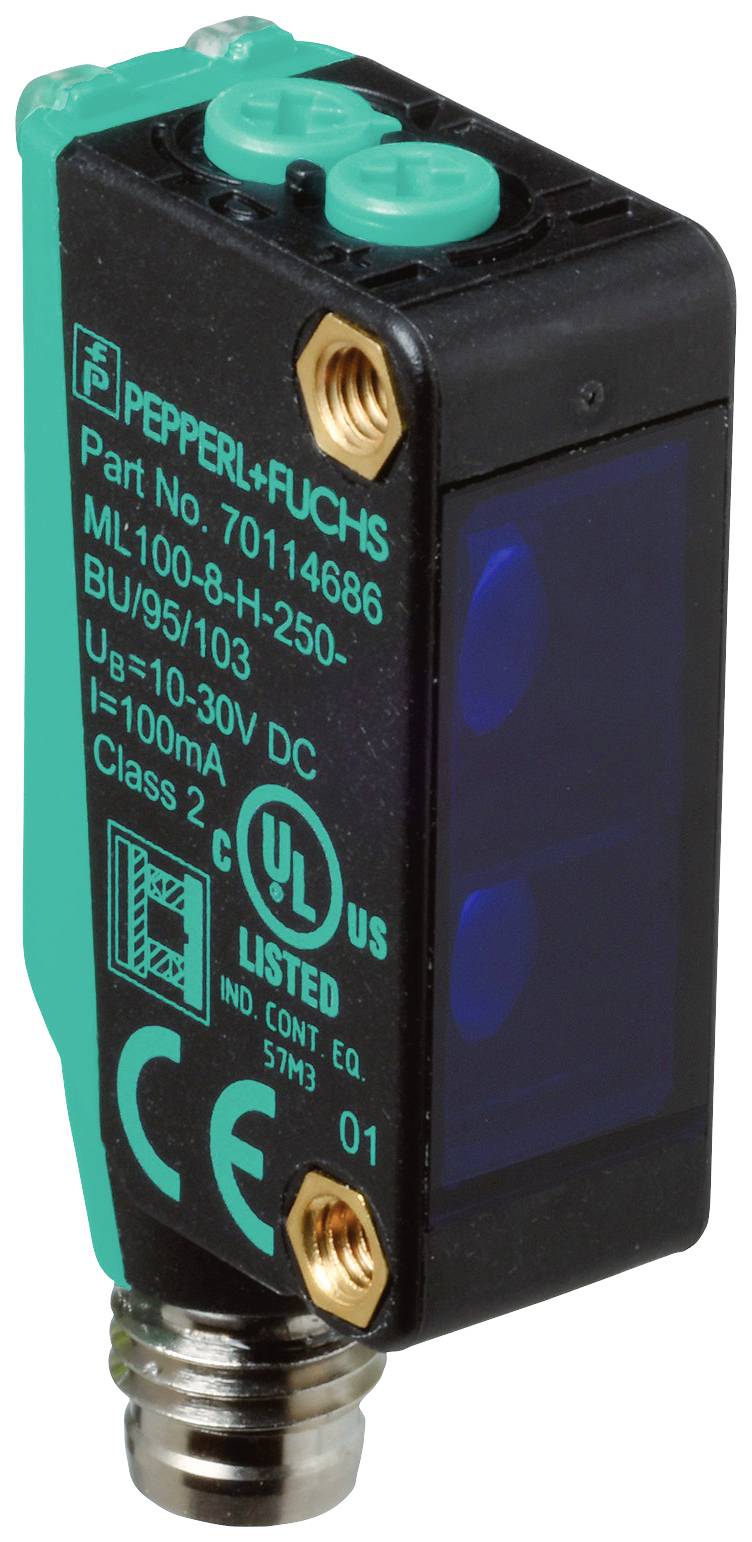

Pepperl+Fuchs Barrière photoélectrique à réflexion ML100-8-H-250-BU/95/103 70114686 commutation en réception 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Barrière photoélectrique à réflexion
Fonctions
commutation en réception
Tension de fonctionnement max.
30 V/DC
Branchement
câble avec connecteur M8 4 pins
Type
ML100-8-H-250-BU/95/103
Fiche technique (PDF)
Nombre
Total (CHF 142.41 / pièce(s))
CHF 142.41
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière photoélectrique à réflexion
- Type
ML100-8-H-250-BU/95/103
- Fonctions
commutation en réception
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
1 ms
- Type de contact
1 PNP
- Sorties
PNP
- Fréquence de commutation
500 Hz
- Branchement
câble avec connecteur M8 4 pins
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
LED bleue
250 mm
- Spécificités
avec occultation d'arrière-plan
- Température min.
-30 °C
- Température max.
60 °C
- Largeur
11 mm
- Hauteur
31 mm
- Profondeur
20 mm
- Dim.
(l x H x P) 11 x 31 x 20 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2629322 Pepperl+Fuchs Barrière photoélectrique à réflexion ML100-8-H-250-BU/95/103 70114686 commutation en réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2629322 Pepperl+Fuchs Barrière photoélectrique à réflexion ML100-8-H-250-BU/95/103 70114686 commutation en réception 1 pc(s)
Description
Plage de mesure : 5... 250 mm, émetteur de lumière : LED, type de lumière : lumière bleue modulée, sortie de signal : 1 sortie PNP, protégé contre les courts-circuits, anti-inversion de polarité, collecteur ouvert, Type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : commutation claire, raccordement : connecteur M8 x 1, 4 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -30 ... 60 °C (-22 °C) 140 °F)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPlage de mesure : 5... 250 mmPlage de mesure min. : 5... 30 mmPlage de mesure max. : 5... 250 mmPlage de réglage : 30... 250 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière : lumière bleue moduléeFiltre de polarisation : nonDifférence noir et blanc (6%/90%) : <30% à 250 mm, <20% à 200 mm, <10% à 150 mmDiamètre du spot lumineux : env. 14 mm à une distance de 250 mmAngle d'ouverture: environ 4 °Sortie de lumière : frontaleLimite d'éclairage extérieur : en 60947-5-2Caractéristiques sécurité fonctionnelleMTTFd: 840 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : alimentation on (Power on)Voyant de fonction : LED jaune : s'allume lorsque l'objet est détectéEléments de commande : réglage de la largeur de la toucheEléments de commande : interrupteur lumineux/noirDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : 20 mASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : à commutation claireSortie de signal : 1 sortie PNP, protégé contre les courts-circuits, protégé contre l'inversion de polarité, collecteur ouvertTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms.ConformitéNorme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologué UL : courant cULus listed, source d'alimentation classe 2 ou alimentation UL avec sortie de tension limitée avec fusible (éventuellement intégré) (max. 3,3 A selon UL248), boîtier type 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -30 ... 60 °C (-22 °C) 140 °F)Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 31 mmProfondeur du boîtier : 20 mmIndice de protection : IP67Connexion : connecteur M8 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 10 gCouple de serrage des vis de fixation : 0,6 Nm
