Name: Pepperl+Fuchs Barrière lumineuse unidirectionnelle OBE12M-R100-SE5F-IO-V31 308443 Inverseur (Light-ON / Dark-ON) 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2628724
Availability: BackOrder

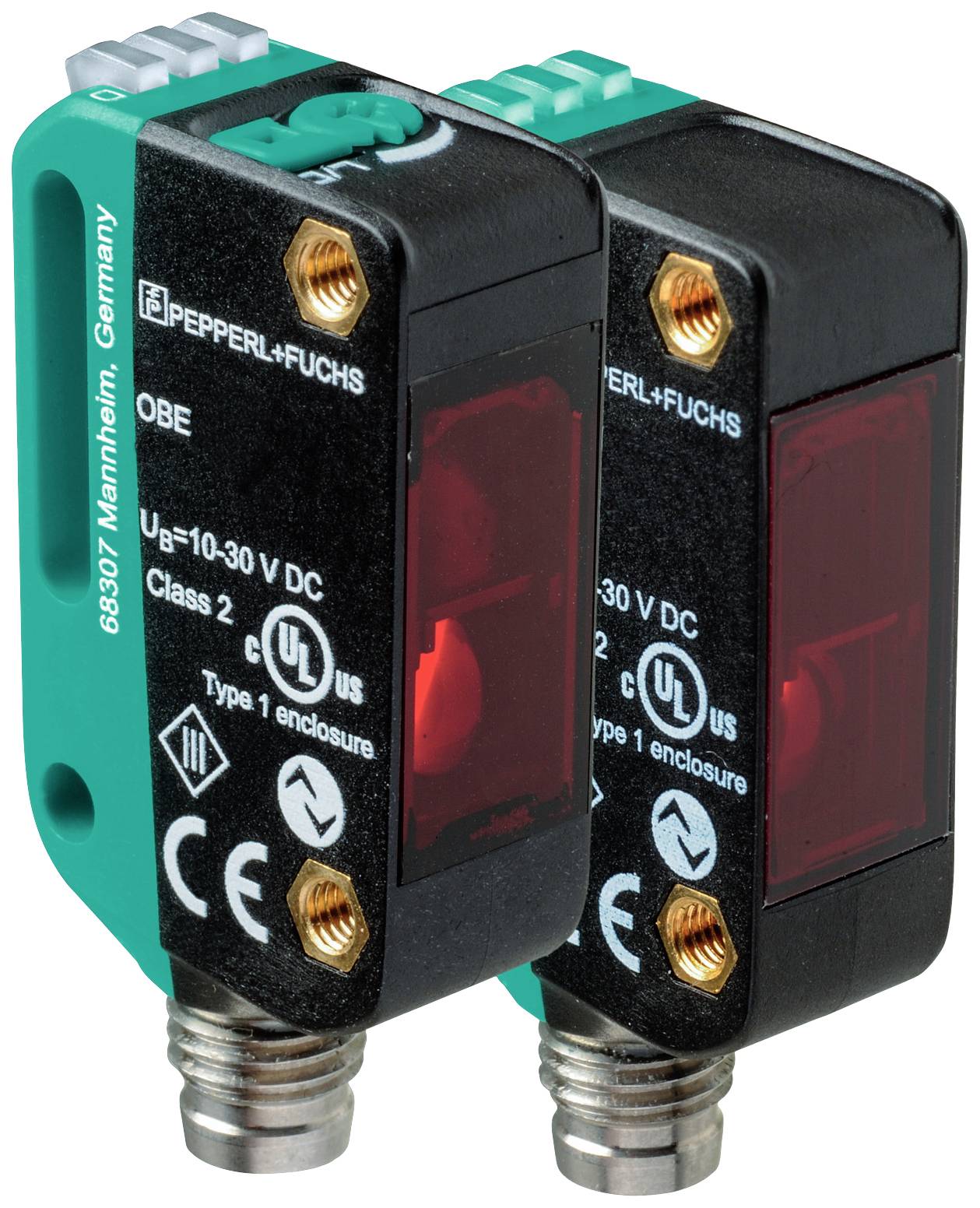

Deux capteurs rectangulaires de Pepperl+Fuchs, modèle OBE, adaptés pour 10-30 V DC, portant les marquages CE et UL, provenant de Mannheim, en Allemagne.

Photo non contractuelle

Type de produit

Barrière lumineuse unidirectionnelle

Fonctions

Inverseur (Light-ON / Dark-ON)

Tension de fonctionnement max.

30 V/DC

Branchement

câble avec connecteur M8 4 pins

Type

OBE12M-R100-SE5F-IO-V31

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 17 décembre

Nombre

pièce(s)

Total (CHF 115.95 / pièce(s))

CHF 115.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Barrière lumineuse unidirectionnelle

Type: OBE12M-R100-SE5F-IO-V31

Fonctions: Inverseur (Light-ON / Dark-ON)

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 0.5 ms

Type de contact: 1 PNP

Sorties: PNP, ouverture
PNP, fermeture

Fréquence de commutation: 1000 Hz

Branchement: câble avec connecteur M8 4 pins

Matériau du boîtier: Polycarbonate

Type d'émetteur: Led rouge

: 15 m

Spécificités: afficheur LED

Température min.: -40 °C

Température max.: 60 °C

Largeur: 11 mm

Hauteur: 44.5 mm

Profondeur: 21.5 mm

Dim.: (l x H x P) 11 x 44.5 x 21.5 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628724 Pepperl+Fuchs Barrière lumineuse unidirectionnelle OBE12M-R100-SE5F-IO-V31 308443 Inverseur (Light-ON / Dark-ON) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628724 Pepperl+Fuchs Barrière lumineuse unidirectionnelle OBE12M-R100-SE5F-IO-V31 308443 Inverseur (Light-ON / Dark-ON) 1 pc(s)

Description

Portée : 0... 12 m, émetteur lumineux : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 1 PNP, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, type d'interface : IO-Link ( via C/Q = broche 4 ), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : PNP NO / commutation foncé, sortie d'alarme IO-Link - Pin2 : PNP NF, raccordement : connecteur d'appareil M8 x 1, 4 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F)

Ce texte a été traduit par une machine.

Modèle

AccessoiresEMETTEUR : OBE12M-R100-S-IO-V31RÉCEPTEUR : OBE12M-R100-E5F-IO-V31Données généralesPortée : 0... 12 mPortée : 15 mEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDiamètre du spot lumineux : env. 65 mm à une distance de 1 M.Ouverture angulaire : 3,7 °Limite d'éclairage extérieur : en 60947-5-2 : 30000 luxCaractéristiques sécurité fonctionnelleMTTFd: 462 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionEléments de commande : récepteur : commutateur lumineux/noirCommandes : récepteur : réglage de la sensibilitéAffichage du paramétrage : communication IO-Link : LED verte brièvement désactivée (1 Hz)Données électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : émetteur : ≤ 14 ma | récepteur : ≤ 13 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1ID appareil : émetteur : 0x110401 (1115137) | récepteur : 0x11030B (1114891)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de process : émetteur : | sortie des données de process : 2 bits | récepteur : | entrée des données de process : 2 bits | sortie des données de process : 2 bitsPrise en charge du mode SIO : ouiType de port maître compatible : AEntréeEntrée de test : coupure de l'émetteur àla sortie +U B. Sortie de chute anticipée : 1 PNP, inactif en cas de dépassement de la réserve de fonction après env. 5 s., immédiatement inactif si 4 interruptions de faisceau se produisent pendant la durée de clignotement.Type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - Pin4 : PNP NO / commutation foncé, IO-Link | sortie d'alarme - Pin2 : PNP NFSortie de signal : 1 PNP, protégé contre les courts-circuits, protégé contre l'inversion de polaritéTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 0,5 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F) | Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 44,5 mmProfondeur du boîtier : 21,5 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur M8 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAMasse : émetteur : env. 10 g récepteur : env. 10 g
