Name: Pepperl+Fuchs Barrière lumineuse à réflexion OBR7500-R100-2EP1-IO 267075-100486 commutation en réception 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2627729
Availability: BackOrder

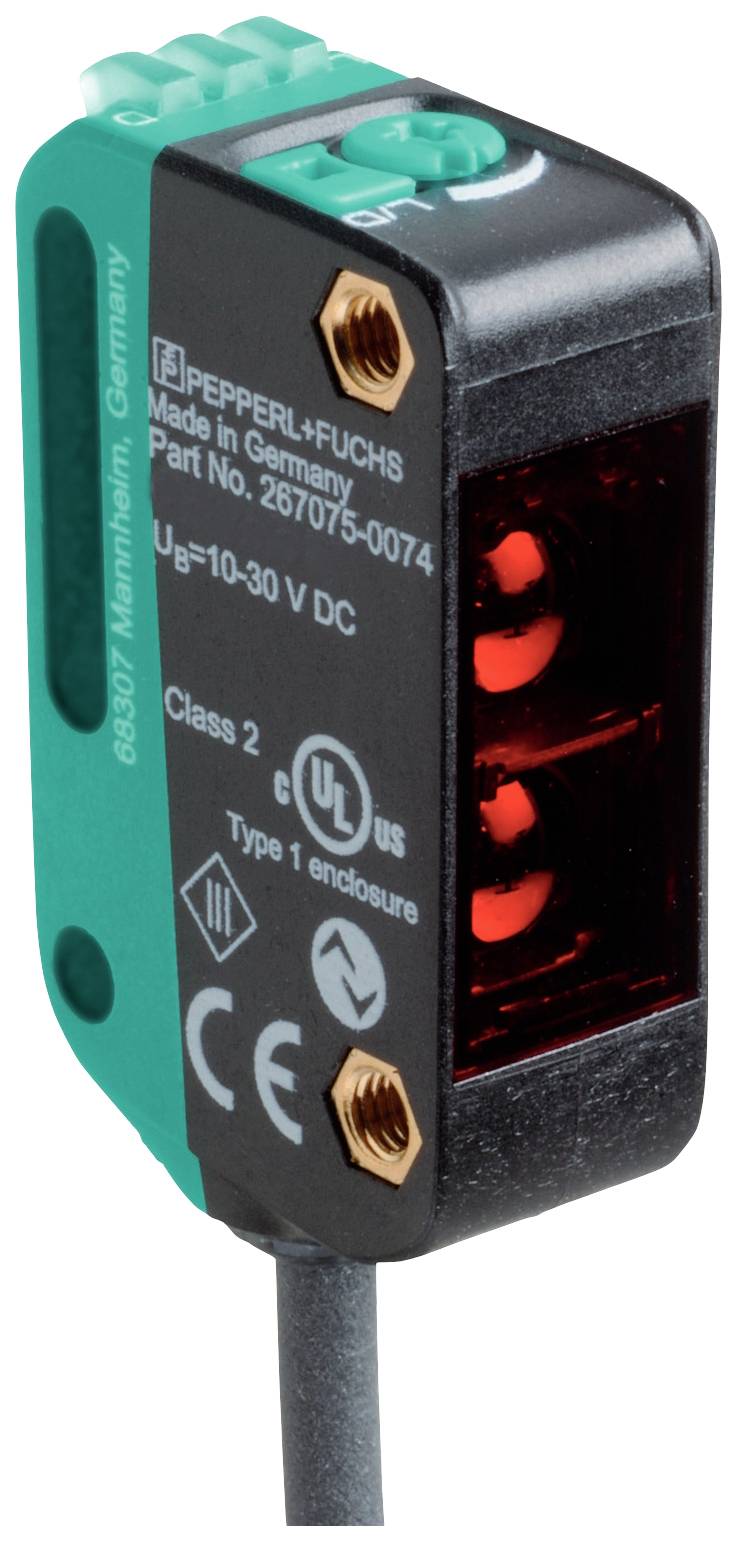

Un capteur rectangulaire avec une diode électroluminescente, face avant noire et face arrière bleue. Des marquages indiquent les détails de fabrication et les certifications.

Photo non contractuelle

Type de produit

Barrière lumineuse à réflexion

Fonctions

commutation en réception

Tension de fonctionnement max.

30 V/DC

Branchement

câble

Type

OBR7500-R100-2EP1-IO

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 13 janvier 2027

Nombre

pièce(s)

Total (CHF 99.95 / pièce(s))

CHF 99.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Barrière lumineuse à réflexion

Type: OBR7500-R100-2EP1-IO

Fonctions: commutation en réception

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 0.5 ms

Sorties: NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture

Fréquence de commutation: 1000 Hz

Branchement: câble

Longueur de câble: 2 m

Matériau du boîtier: Polycarbonate

Type d'émetteur: Led rouge

: 10 m

Spécificités: afficheur LED

Température min.: -40 °C

Température max.: 60 °C

Largeur: 11 mm

Hauteur: 37.1 mm

Profondeur: 21.5 mm

Dim.: (l x H x P) 11 x 37.1 x 21.5 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2627729 Pepperl+Fuchs Barrière lumineuse à réflexion OBR7500-R100-2EP1-IO 267075-100486 commutation en réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2627729 Pepperl+Fuchs Barrière lumineuse à réflexion OBR7500-R100-2EP1-IO 267075-100486 commutation en réception 1 pc(s)

Description

Portée : 0... 7,5 m, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - BK : NPN N/F / à commutation claire, PNP N/O / à commutation foncée, IO-Link /Q - WH : NPN N/O / à commutation foncée, PNP N/F / à commutation claire, raccordement : câble fixe de 2 m, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -25 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacé

Ce texte a été traduit par une machine.

Modèle

Données généralesPortée : 0... 7,5 mDistance du réflecteur: 0,03... 7,5 mPortée : 10 mObjet de référence : réflecteur H85-2EMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreFiltre de polarisation : ouiDiamètre du spot lumineux : env. 65 mm à une distance de 1 M.Ouverture angulaire : 3,7 °Limite d'éclairage extérieur : en 60947-5-2Caractéristiques sécurité fonctionnelleMTTFd: 724 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionEléments de commande : interrupteur lumineux/noirCommandes : réglage de la sensibilitéAffichage du paramétrage : communication IO-Link : LED verte brièvement désactivée (1 Hz)Données électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1ID appareil:0x110211 (1114641)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 2 bits | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiType de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - BK : NPN NF / à commutation claire, PNP NO / à commutation foncée, IO-Link | /Q - WH : NPN NO / à commutation foncée, PNP NF / à commutation claireSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 0,5 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble posé fermement | -25... 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 37,1 mmProfondeur du boîtier : 21,5 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : câble fixe de 2 M.Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 36 gLongueur de câble : 2 m
