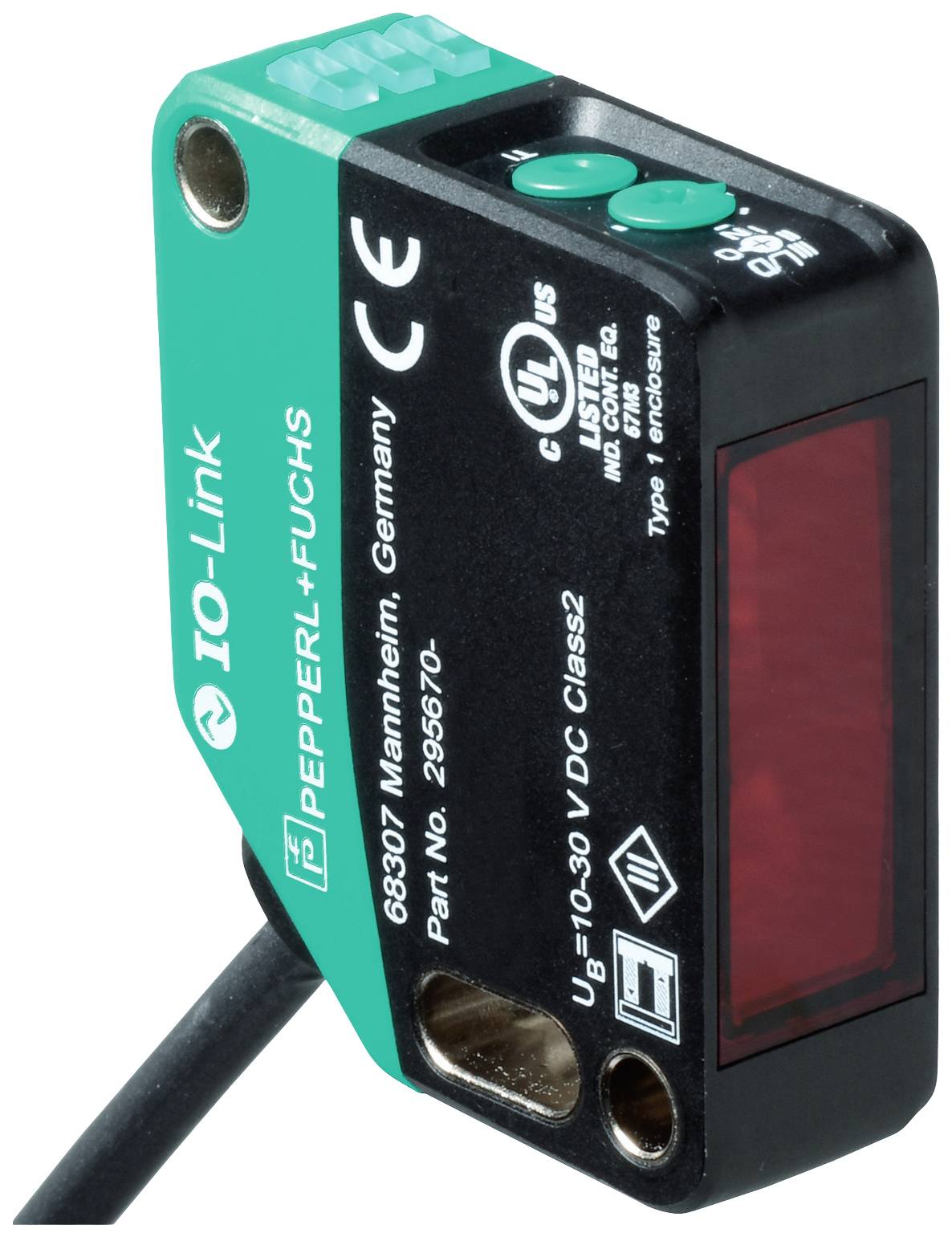

Name: Pepperl+Fuchs Barrière lumineuse à réflexion OBG8000-R200-2EP-IO 295670-100146 Inverseur (Light-ON / Dark-ON) 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2628991
Availability: BackOrder

Photo non contractuelle

Type de produit

Barrière lumineuse à réflexion

Fonctions

Inverseur (Light-ON / Dark-ON)

Tension de fonctionnement max.

30 V/DC

Branchement

câble

Type

OBG8000-R200-2EP-IO

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 13 janvier 2027

Nombre

pièce(s)

Total (CHF 181.95 / pièce(s))

CHF 181.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Barrière lumineuse à réflexion

Type: OBG8000-R200-2EP-IO

Fonctions: Inverseur (Light-ON / Dark-ON)

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 1 ms

Sorties: NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture

Fréquence de commutation: 500 Hz

Branchement: câble

Longueur de câble: 2 m

Matériau du boîtier: Polycarbonate

Type d'émetteur: Led rouge

: 9 m

Spécificités: afficheur LED

Température min.: -20 °C

Température max.: 60 °C

Largeur: 15 mm

Hauteur: 50.6 mm

Profondeur: 41.7 mm

Dim.: (l x H x P) 15 x 50.6 x 41.7 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628991 Pepperl+Fuchs Barrière lumineuse à réflexion OBG8000-R200-2EP-IO 295670-100146 Inverseur (Light-ON / Dark-ON) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628991 Pepperl+Fuchs Barrière lumineuse à réflexion OBG8000-R200-2EP-IO 295670-100146 Inverseur (Light-ON / Dark-ON) 1 pc(s)

Description

Portée : 0... 5,6 m en mode d'apprentissage ; 0... 8 m en position de commutation « N », émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = BK ), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - BK : NPN N/O / commutation foncé, PNP N/F / commutation clair, IO-Link /Q - WH : NPN N/F / commutation claire, PNP N/O / commutation foncé, raccordement : câble fixe 2 m, tension de fonctionnement : 10... 30 V DC, température ambiante: -20 ... 60 °C (-4... 140 °F)

Ce texte a été traduit par une machine.

Modèle

Données généralesPortée : 0... 5,6 m en mode d'apprentissage ; 0... 8 m en position « N »Distance du réflecteur: 0... 5,6 m en mode d'apprentissage ; 0... 8 m en position « N »Portée : 9 mObjet de référence : réflecteur H85-2EMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreFiltre de polarisation : ouiDiamètre du spot lumineux : env. 170 mm à une distance de 3,5 M.Angle d'ouverture: environ 5 °Limite d'éclairage extérieur : en 60947-5-2 : 18000 luxCaractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementNiveaux de détection du contraste : 10 % - bouteilles PET propres et remplies d'eau | 18 % - bouteilles en verre transparent | 40 % - verre coloré ou matériaux non transparents | réglable par interrupteur rotatifDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = BK )Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 2.4ID appareil:0x111A01 (1120769)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 2 bits | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - BK : NPN N/O / commutation foncé, PNP N/F / commutation clair, IO-Link | /Q - WH : NPN N/F / commutation claire, PNP N/O / commutation foncéSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -20 ...+50° C 60 °C (-4... 140 °F) | Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 50,6 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : Câble 2 mMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 73 gLongueur de câble : 2 m
