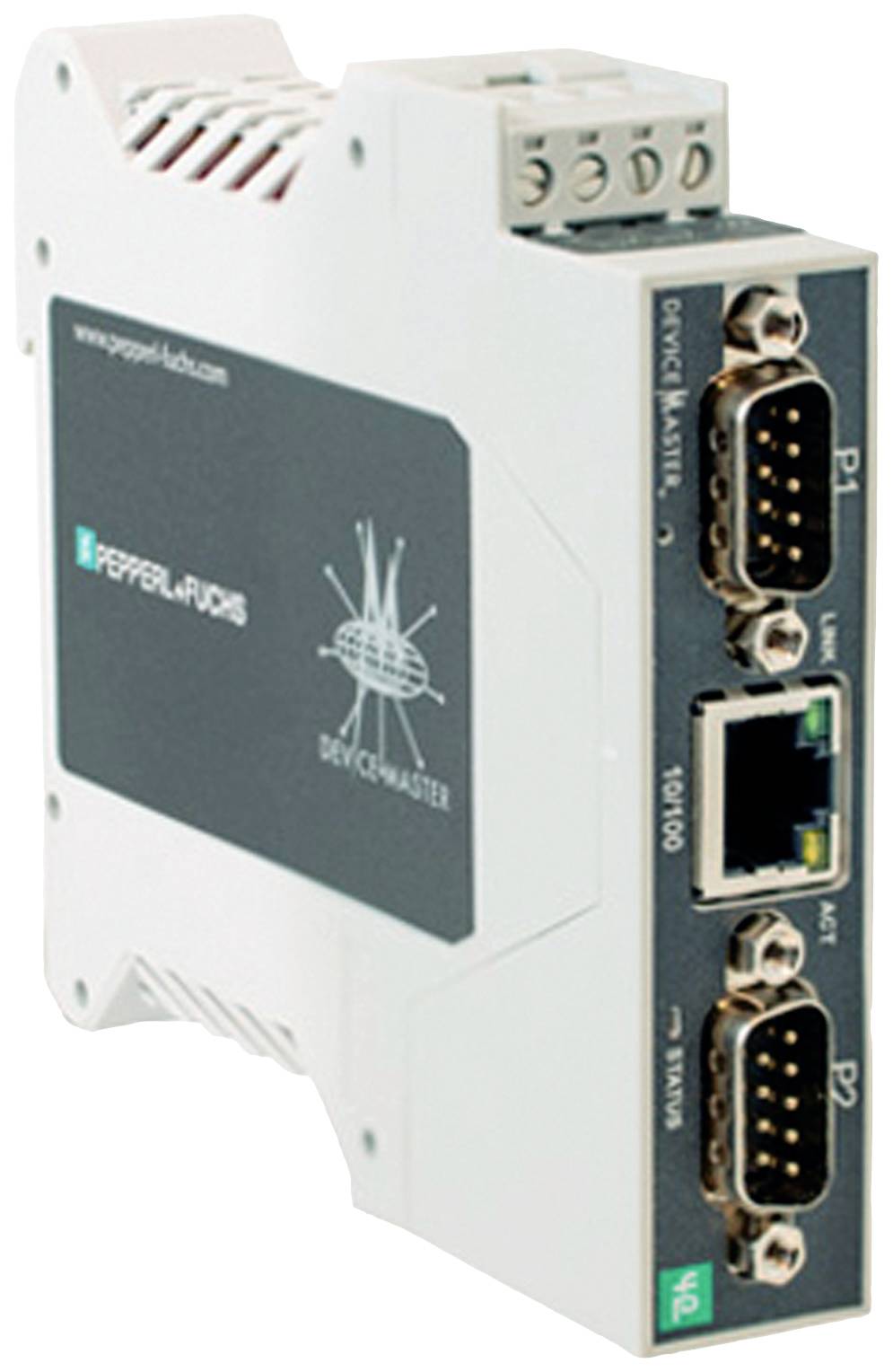

Name: Pepperl+Fuchs 70114026 ICDM-RX/EN-2DB9/RJ45-DIN Passerelle RJ-45, RS-232, D-SUB9, RS-422, passerelle, Ethernet/IP, RS-48
Brand: Pepperl+Fuchs
SKU: 2627462
Availability: BackOrder

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 29 décembre 2026

Nombre

pièce(s)

Total (CHF 609.95 / pièce(s))

CHF 609.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Passerelle

Interfaces: RJ-45
RS-232
D-SUB9
RS-422
passerelle
Ethernet/IP
RS-485
Industrial Ethernet

Type: ICDM-RX/EN-2DB9/RJ45-DIN

Tension de fonctionnement: 24 V/DC

Température de fonctionnement min.: -40 °C

Température de fonctionnement: -40 °C (min)

Nombre I/O: 2

Dim.: (l x H) 22.9 mm x 99.1 mm

Hauteur: 99.1 mm

Largeur: 22.9 mm

Référence fabricant: 70114026

Fonction de charge sans fil: non

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2627462 Pepperl+Fuchs 70114026 ICDM-RX/EN-2DB9/RJ45-DIN Passerelle RJ-45, RS-232, D-SUB9, RS-422, passerelle, Ethernet/IP, RS-48

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2627462 Pepperl+Fuchs 70114026 ICDM-RX/EN-2DB9/RJ45-DIN Passerelle RJ-45, RS-232, D-SUB9, RS-422, passerelle, Ethernet/IP, RS-48

Description

Passerelle Ethernet/IP rail DIN 2 ports DB9, type d'interface : interfaces sélectionnables par logiciel : RS-232, RS-422, RS-485 (2 et 4 fils), protocole : série RAW, type d'interface : Industrial Ethernet, protocole : Ethernet/IP, taux de transfert : 10/100 Mbits/s, température ambiante: -40 ... 75 °C (-40 °F) 167 °F), raccordement : alimentation : bornes à vis bus de terrain : 1 x entrées/sorties RJ45 : 2 x DB9, fixation : rail DIN

Ce texte a été traduit par une machine.

Modèle

Données générales
Numéro de fichier UL : E360395
Caractéristiques sécurité fonctionnelle
MTBF : 46,3 A.
Affichage/commandes
Affichage LED : voir manuel
Données électriques
Tension de fonctionnement : 5... 30 V DC
Informations générales : alimentation redondante
Tension nominale : 24 V/DC
Interface
Type d'interface : interfaces sélectionnables par logiciel : RS-232, RS-422, RS-485 (2 et 4 fils)
Physique : 2 x DB9
Protocole : RAW série
Débits en bauds pris en charge : 300 bits/s à 230 kbits/s.
Interface 1
Type d'interface : Industrial Ethernet
Physique : 1 x RJ45
Protocole : Ethernet/IP
PROTOCOLES SUPPLÉMENTAIRES : ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO via TCP), SNMP (MIB-II), TCP/IP & UDP Socket services, Telnet, et TFTP, et prend en charge le transfert de données multicast IP
Taux de transfert : 10/100 Mo/s
Conformité aux directives
Compatibilité électromagnétique :
DIRECTIVE 2014/30/UE: EN 61000-6-2 , EN 55024 , EN 610006-4 , EN 55032
Conformité aux normes
Type de protection : NEMA TS2
Sécurité électrique : CSA C22.2 n° 61010-1-12 | UL 61010-1 / IEC 61010-2-201
Émission de parasites : en 61000-6-4, en 55032, FCC section 15 sous-section B, ICES-003, AS/NZS CISPR 32
Immunité : en 61000-6-2, en 55024
Conditions ambiantes
Température ambiante: -40 ... 75 °C (-40 °F) 167 °F)
Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)
Humidité relative : max. 95 %
Hauteur d'utilisation : 0... 3048 m
Caractéristiques mécaniques
Longueur du boîtier 116,8 mm
Largeur boîtier : 22,9 mm
Hauteur du boîtier : 99,1 mm
Indice de protection : IP20
Connexion : alimentation : bornes à vis | bus de terrain : 1 x RJ45 | entrées/sorties : 2 x DB9
Matière
Boîtier : polyamide, UL94V-0
Poids : 136 g
Forme : module d'armoire de commande
Fixation : rail DIN
