Name: Pepperl+Fuchs 70104885 ICDM-RX/TCP-DB9/RJ45-PM Passerelle RS-422, passerelle, Industrial Ethernet, RJ-45, RS-485, D-SUB9
Brand: Pepperl+Fuchs
SKU: 2627213
Availability: BackOrder

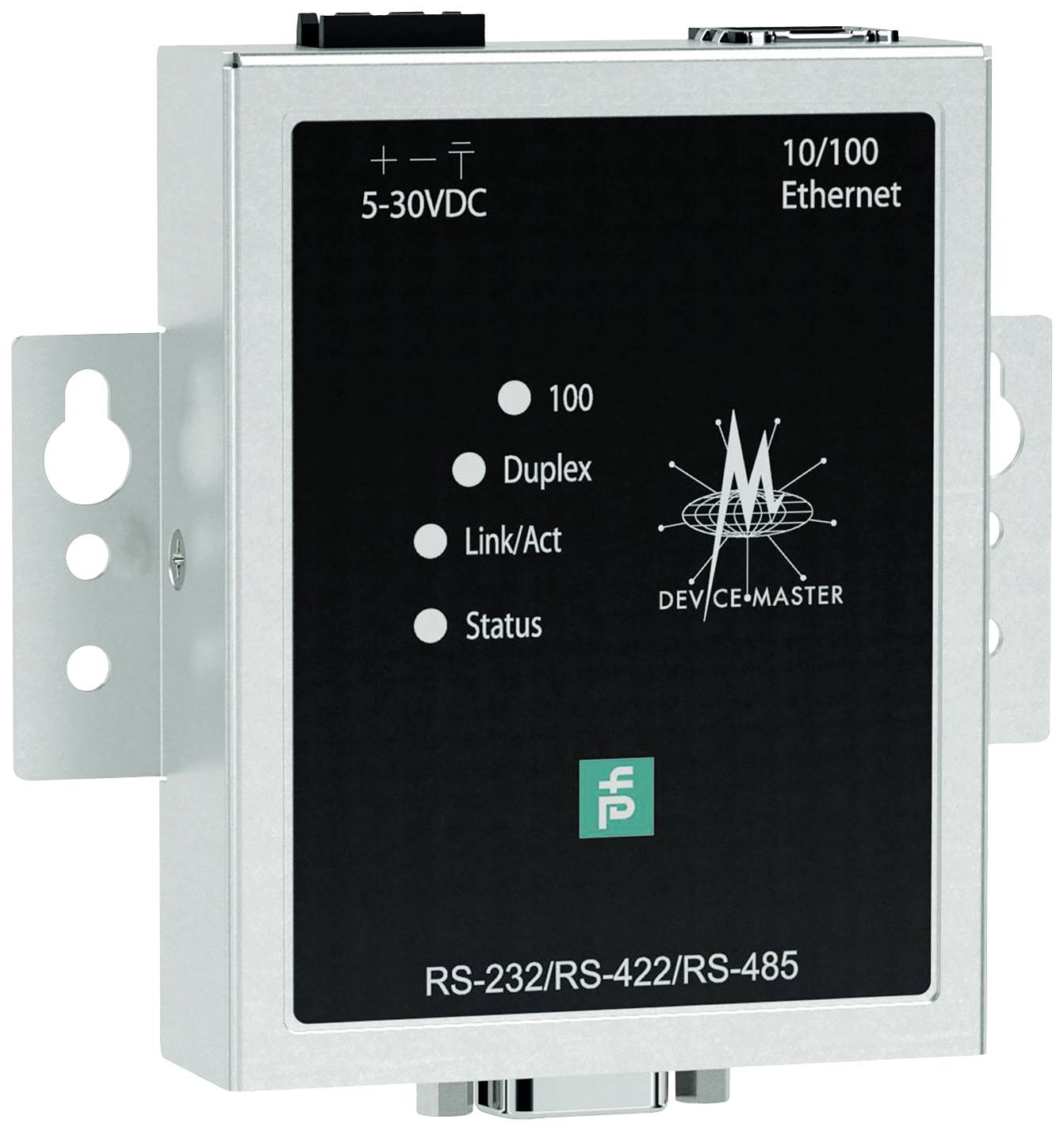

Un convertisseur Ethernet industriel vers série avec des ports RS-232, RS-422, RS-485 et des indicateurs d'état.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 371.95 / pièce(s))

CHF 371.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Passerelle

Interfaces: RS-422
passerelle
Industrial Ethernet
RJ-45
RS-485
D-SUB9
RS-232

Type: ICDM-RX/TCP-DB9/RJ45-PM

Tension de fonctionnement: 24 V/DC

Température de fonctionnement min.: -40 °C

Température de fonctionnement: -40 °C (min)

Nombre I/O: 1

Dim.: (l x H) 20.3 mm x 71.1 mm

Hauteur: 71.1 mm

Largeur: 20.3 mm

Référence fabricant: 70104885

Fonction de charge sans fil: non

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2627213 Pepperl+Fuchs 70104885 ICDM-RX/TCP-DB9/RJ45-PM Passerelle RS-422, passerelle, Industrial Ethernet, RJ-45, RS-485, D-SUB9

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2627213 Pepperl+Fuchs 70104885 ICDM-RX/TCP-DB9/RJ45-PM Passerelle RS-422, passerelle, Industrial Ethernet, RJ-45, RS-485, D-SUB9

Description

Serveur d'appareils série 1 port montage panneau DB9, type d'interface : interfaces sélectionnables par logiciel : RS-232 RS-422 RS-485 2 fils, protocole : série RAW, type d'interface : Industrial Ethernet, protocole : TCP/IP, vitesse de transmission : 10/100 Mbits/s, température ambiante: -40 ... 75 °C (-40 °F) 167 °F), raccordement : alimentation : borne à vis enfichable bus de terrain : 1 x entrées/sorties RJ45 : 1 x DB9, fixation : montage sur armoire de commande

Ce texte a été traduit par une machine.

Modèle

Données générales
Numéro de fichier UL : E185802
Caractéristiques sécurité fonctionnelle
MTBF : 48,4 A.
Affichage/commandes
Affichage LED : voir manuel
Données électriques
Tension de fonctionnement : 5... 30 V DC
Tension nominale : 24 V/DC
Interface
Type d'interface : interfaces sélectionnables par logiciel : RS-232 RS-422 RS-485 2 fils
Physique : 1 x DB9
Protocole : RAW série
Débits en bauds pris en charge : 300 bits/s à 230 kbits/s.
Interface 1
Type d'interface : Industrial Ethernet
Physique : 1 x RJ45
Protocole : TCP/IP
PROTOCOLES SUPPLÉMENTAIRES : ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO via TCP), SNMP (MIB-II), TCP/IP & UDP Socket services, Telnet, et TFTP, et prend en charge le transfert de données multicast IP
Taux de transfert : 10/100 Mo/s
Conformité aux directives
Compatibilité électromagnétique :
DIRECTIVE 2014/30/UE: EN 55022:2010, AS/NZS CISPR 22; 2009 + A1: 2010, EN 61000-6-4 , EN 55032
Conformité aux normes
Sécurité électrique : CSA C22.2 n° 60950 / CSA C22.2 n° 60950/UL60950 |
Émission de parasites : AS/NZS en 55022, FCC section 15 sous-section B, ICES-003, CISPR 22
Immunité : en 61000-6-2, en 55024
Conditions ambiantes
Température ambiante: -40 ... 75 °C (-40 °F) 167 °F)
Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)
Humidité relative : max. 95 %
Hauteur d'utilisation : 0... 3048 m
Caractéristiques mécaniques
Longueur du boîtier 91,4 mm
Largeur boîtier : 20,3 mm
Hauteur du boîtier : 71,1 mm
Indice de protection : IP20
Connexion : alimentation : borne à vis enfichable | bus de terrain : 1 x RJ45 | entrées/sorties : 1 x DB9
Matière
Boîtier : acier inoxydable
Poids : 220 g
Forme : module d'armoire de commande
Fixation : montage d'armoire de commande
