Pepperl+Fuchs 195692 Connecteur pour capteurs/actionneurs M12 mâle, droit, femelle, coudé 10.00 m Nombre de pôles: 3 1 p

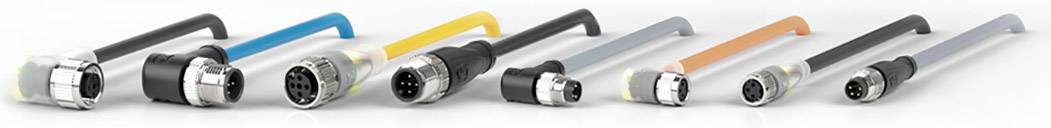

Fiches de connexion alignées dans différentes couleurs, composées de composants métalliques et plastiques, utilisées pour de multiples connexions électroniques.
Photo non contractuelle
Type de produit
Connecteur pour capteurs/actionneurs
Forme
mâle, droit
femelle, coudé
Norme de connecteur
Connectique Sensorik
Coté A
M12 femelle coudé
Coté de raccordement B
M12 mâle droit
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 27 novembre
Nombre
Total (CHF 28.95 / pièce(s))
CHF 28.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Résistance de passage :< 5 mΩ
  • Éléments de contact : douilles de contact à ressort
  • Diamètre de broche : 1 mm
  • Corps de la poignée : TPU, vert
  • Matériau du câble : PVC
  • Câble conducteur : 3 x 0.34 mm²
  • Diamètre de gaine : Ø 4,8 mm
  • Rayon de courbure du câble :> 10 x diamètre du câble, déplacé
  • Câble
Type d'emballage

Piece

Type

V11-W-10M-PVC-V11-G

Type de produit

Connecteur pour capteurs/actionneurs

Forme

mâle, droit

femelle, coudé

Norme de connecteur

Connectique Sensorik

Coté A

M12 femelle coudé

Coté de raccordement B

M12 mâle droit

Nombre de pôles

3

Longueur de câble

10.00 m

Materiau de la gaine

PVC

Tension nominale

300 V/DC

Courant nominal

4 A

Courant nominal - arrondi

4 A

Ø extérieur

4.8 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

femelle

connecteur mâle

Couleur

gris

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Couleur du câble

gris

Matériau du contact

CuSn

Revêtement du contact

Au

IP67

IP68

IP69K

Spécificités

codage A

Température min.

-25 °C

Température max.

+100 °C

Référence fabricant

195692

Contenu

1 pc(s)

Diamètre de câble

4.8 mm

UKCA

oui
