PCE Instruments PCE-VT 3950S-ICA Vibromètre haute performance ±2 %
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’896.35 / pièce(s))
CHF 1’896.35
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
PROFESSIONNEL. CALIBRÉ. ÉQUIPEMENT. PCE-VT 3950S-ICA
- PCE Instruments PCE-VT 3950S-ICA
- Contenu: 1 pc(s)
Caractéristiques techniques
- Accélération
- Plage de mesure : 0 ...14 pH 399,9 ft/s²
- Résolution 0,1 ft/s²
- Précision ± 2%
- Plage de fréquence 10 Hz ... 10 kHz, 1 kHz... 10 kHz
- Vitesse de rotation optique
- Plage de mesure 600 ... 50000 tr/min
- Vitesse
- Plage de mesure : 0 ...14 pH 399,9 km/h
- Résolution : 0,1 mm/s
- Précision ± 2%
- Plage de fréquence 10 Hz ... 1 kHz
- Départ
- Plage de mesure : 0 ...14 pH 3,9 inch
- Résolution : 1 inch
- Précision ± 2%
- Plage de fréquence 10 Hz ... 200 Hz
- Sensor
- PCE-VT 3xxxS
- Description supplémentaire Fréquence de résonance: 24 kHz,Sensibilité transversale: Δ 5%,Limite de destruction: 5000 g (pic),Matériau du boîtier: Acier inoxydable,Filetage de fixation: ¼ - 28 UNF
- Dimensions Ø 29 x 81 mm
- Caractéristiques techniques générales
- Nombre de canaux de mesure 1
- Fonctions de mesure RMS, Peak, Peak-Peak, Facteur de crête (Crest Factor)
- Accélération FFT FFT: 10 Hz ... 8 kHz,vitesse FFT: 10 Hz ... 1 kHz,Précision @ 160 Hz: ±2 %,Nombre de lignes FFT: 2048,Mesure de route: 100 routes avec 100 machines chacune,100 points de mesure avec 1000 valeurs de mesure chacune
- Fréquence 10... 10000 Hz
- Type d'écran : LCD
- Taille de l'écran 2,8 pouces
- Mémoire de stockage interne
- Capacité de stockage 2160000 valeurs
- Intervalle de mémoire de 1 s.
- Intervalle de stockage jusqu'à 12 min.

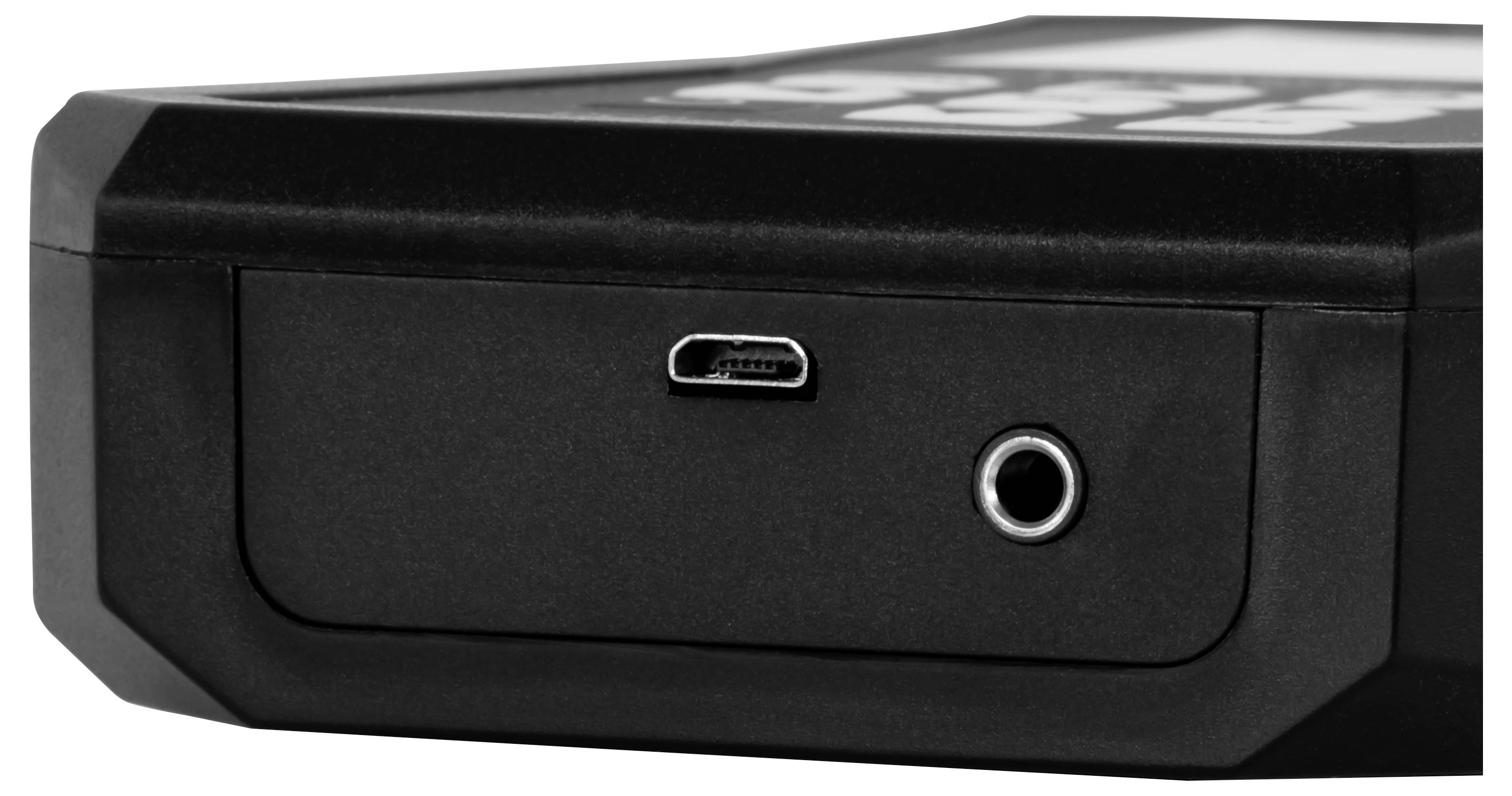

- Interface micro-USB, jack 3,5 mm
- Langue de menu anglais (US), allemand, français, espagnol, italien, néerlandais, portugais, turc, polonais, russe, Chinois, japonais
- Classe de protection (appareil) IP52
- Alimentation électrique batterie : 3,7 V, USB : 5 V c.c., 500 mA
- Batterie/batterie 1 x 3,7 V interne, batterie lithium-polymère
- Capacité : 2500 mAh
- Conditions de fonctionnement -20 ... 65 °C, 10 ... 95 % r.d..
- Conditions de stockage -20 ... 65 °C, 10 ... 95 % r.d..
- Dimensions ( L x l x H ) 165 x 85 x 32 mm
- Dimensions supplémentaires Capteur de vibration Ø 29 x 81 mm, prise casque jack 3,5 mm
- Poids : 239 g
- Autres poids Capteur de vibration 119 g.
- Précision de base
±2 %
- Type de produit
Vibromètre haute performance
- Fonction de mesure
accélération
vitesse
fréquence
vibration
- Affichage
LCD
- Alim.
Interne : batterie LiPo (3,7 V, 2500 mAh)
Externe : USB 5 VDC, 500 mA V
- Dim.
(L x l x H) 85 x 32 x 165 mm
- Poids
239 g
- Taille d’objet minimale
1 cm
- Largeur
32 mm
- Hauteur
165 mm
- Longueur
85 mm
- Type
PCE-VT 3950S-ICA
Documents & téléchargements
Fiche technique
Fiche technique 3812938 PCE Instruments PCE-VT 3950S-ICA Vibromètre haute performance ±2 %
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812938 PCE Instruments PCE-VT 3950S-ICA Vibromètre haute performance ±2 %
Description
L'appareil de mesure des vibrations est un instrument de mesure idéal pour un contrôle rapide et précis des pièces vibrantes, des machines et des installations. Cet appareil de mesure des vibrations détermine la trajectoire d'oscillation via le capteur de vibrations externe (plage de mesure 0,000 ... 3,9 mm), la vitesse de vibration (plage de mesure 0,00 ... 399,9 mm/s) et l'accélération des vibrations (plage de mesure 0,0 ... 399,9 m/s²). Différents paramètres de mesure sont disponibles pour l'appareil de mesure de vibration, tels que RMS, pointe, pointe-pointe et facteur de crête. L'appareil de mesure des vibrations est équipé d'un mode qui permet d'évaluer automatiquement une mesure selon les valeurs limites de la norme ISO 10816-3. Le vibromasseur analyse les valeurs mesurées et affiche sur l'écran une évaluation appropriée du bien-mauvais. La batterie installée sur l'appareil de mesure des vibrations a une capacité de 2500 mAh et peut être rechargée directement via l'interface micro-USB intégrée.
En plus du mode de mesure normal, l'appareil de mesure des vibrations dispose d'un mode FFT. En mode FFT, le spectre de fréquence de la vitesse de vibration ou de l'accélération de vibration mesurée est calculé et affiché. Dans une représentation graphique, les lignes FFT calculées sont affichées dans une vue globale de la bande de fréquences complète et en parallèle dans une vue zoom pour représenter chaque ligne.
Une fonction supplémentaire est la mesure d'itinéraire. La mesure d'itinéraire est spécialement conçue pour les mesures récurrentes à des endroits de mesure identiques. Cela permet une mesure ordonnée de différents points de mesure. C'est pourquoi, en raison de ses fonctions de mesure étendues, l'appareil de mesure trouve son application dans les travaux de maintenance et de réparation des machines.
La mémoire interne de l'appareil de mesure des vibrations permet d'enregistrer les données de mesure affichées pour les différentes fonctions de mesure. L'interface micro-USB intégrée permet, après une mesure, de transférer les données de mesure enregistrées sur l'appareil de mesure des vibrations sur un PC. Le logiciel de mesure des vibrations permet ensuite une analyse graphique et tabulaire des valeurs mesurées. Pour un traitement ultérieur des données de mesure, celles-ci peuvent être exportées via le logiciel sous forme de fichier CSV. Afin de maintenir l'appareil de mesure des vibrations toujours à jour, une mise à jour automatique du firmware peut également être effectuée via le logiciel, en plus de l'analyse des données de mesure.
Ce texte a été traduit par une machine.
En plus du mode de mesure normal, l'appareil de mesure des vibrations dispose d'un mode FFT. En mode FFT, le spectre de fréquence de la vitesse de vibration ou de l'accélération de vibration mesurée est calculé et affiché. Dans une représentation graphique, les lignes FFT calculées sont affichées dans une vue globale de la bande de fréquences complète et en parallèle dans une vue zoom pour représenter chaque ligne.
Une fonction supplémentaire est la mesure d'itinéraire. La mesure d'itinéraire est spécialement conçue pour les mesures récurrentes à des endroits de mesure identiques. Cela permet une mesure ordonnée de différents points de mesure. C'est pourquoi, en raison de ses fonctions de mesure étendues, l'appareil de mesure trouve son application dans les travaux de maintenance et de réparation des machines.
La mémoire interne de l'appareil de mesure des vibrations permet d'enregistrer les données de mesure affichées pour les différentes fonctions de mesure. L'interface micro-USB intégrée permet, après une mesure, de transférer les données de mesure enregistrées sur l'appareil de mesure des vibrations sur un PC. Le logiciel de mesure des vibrations permet ensuite une analyse graphique et tabulaire des valeurs mesurées. Pour un traitement ultérieur des données de mesure, celles-ci peuvent être exportées via le logiciel sous forme de fichier CSV. Afin de maintenir l'appareil de mesure des vibrations toujours à jour, une mise à jour automatique du firmware peut également être effectuée via le logiciel, en plus de l'analyse des données de mesure.
Ce texte a été traduit par une machine.
Modèle
- Pour la mesure mobile des vibrations
- Plage de mesure jusqu'à 399,9 m/s²
- Analyse FFT
- Mesure de route
- Mémoire manuelle des valeurs de mesure
- Évaluation automatique ISO 10816-3
- Mémoire interne
- Écran LC 2,48"
- Accu rechargeable
- Interface micro-USB
- Avec écouteurs
- Avec certificat d'étalonnage
Contenu de la livraison

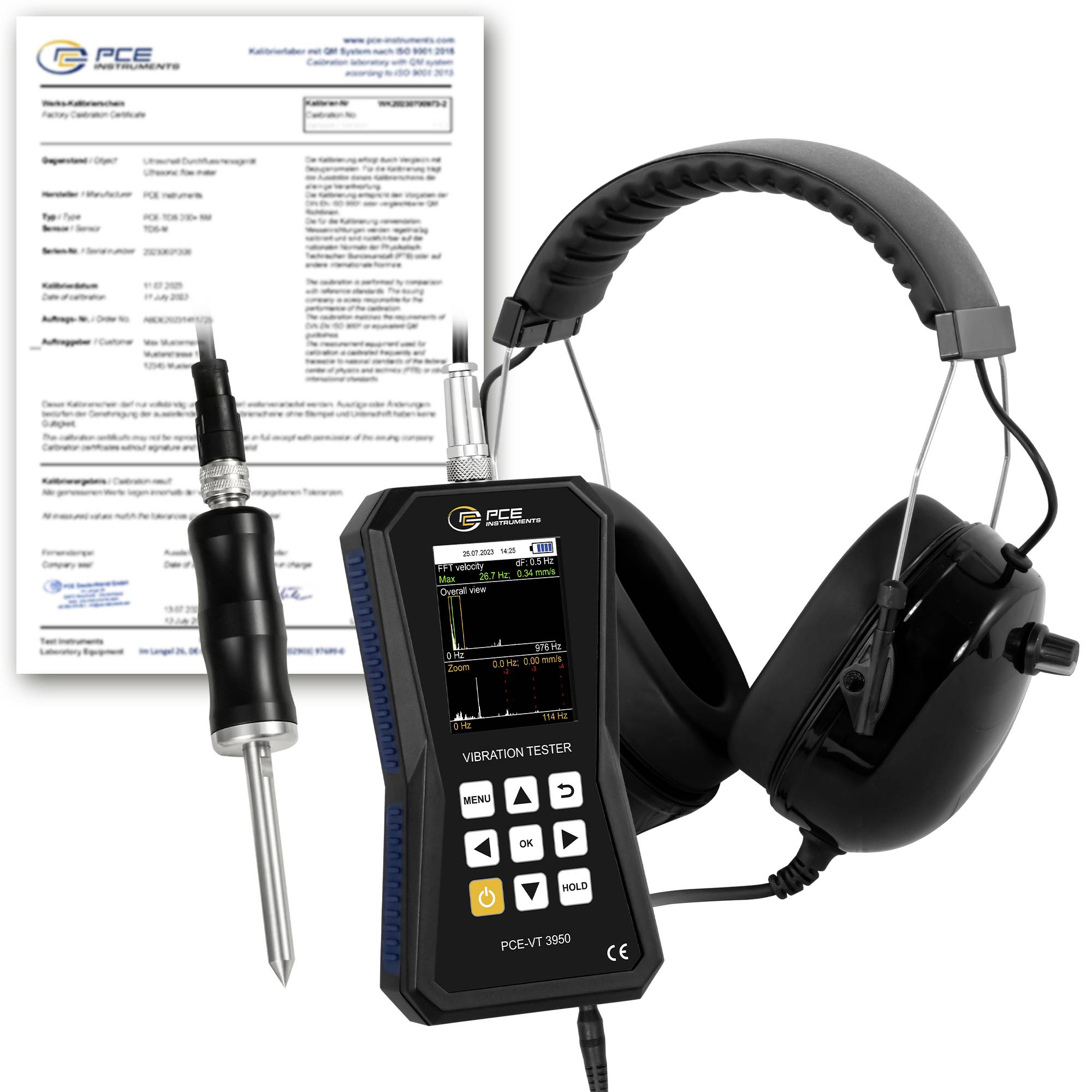

- 1 x appareil de mesure des vibrations PCE-VT 3950S-ICA
- 1 x capteur avec câble spiral PCE-VT 3xxx CAPTEUR

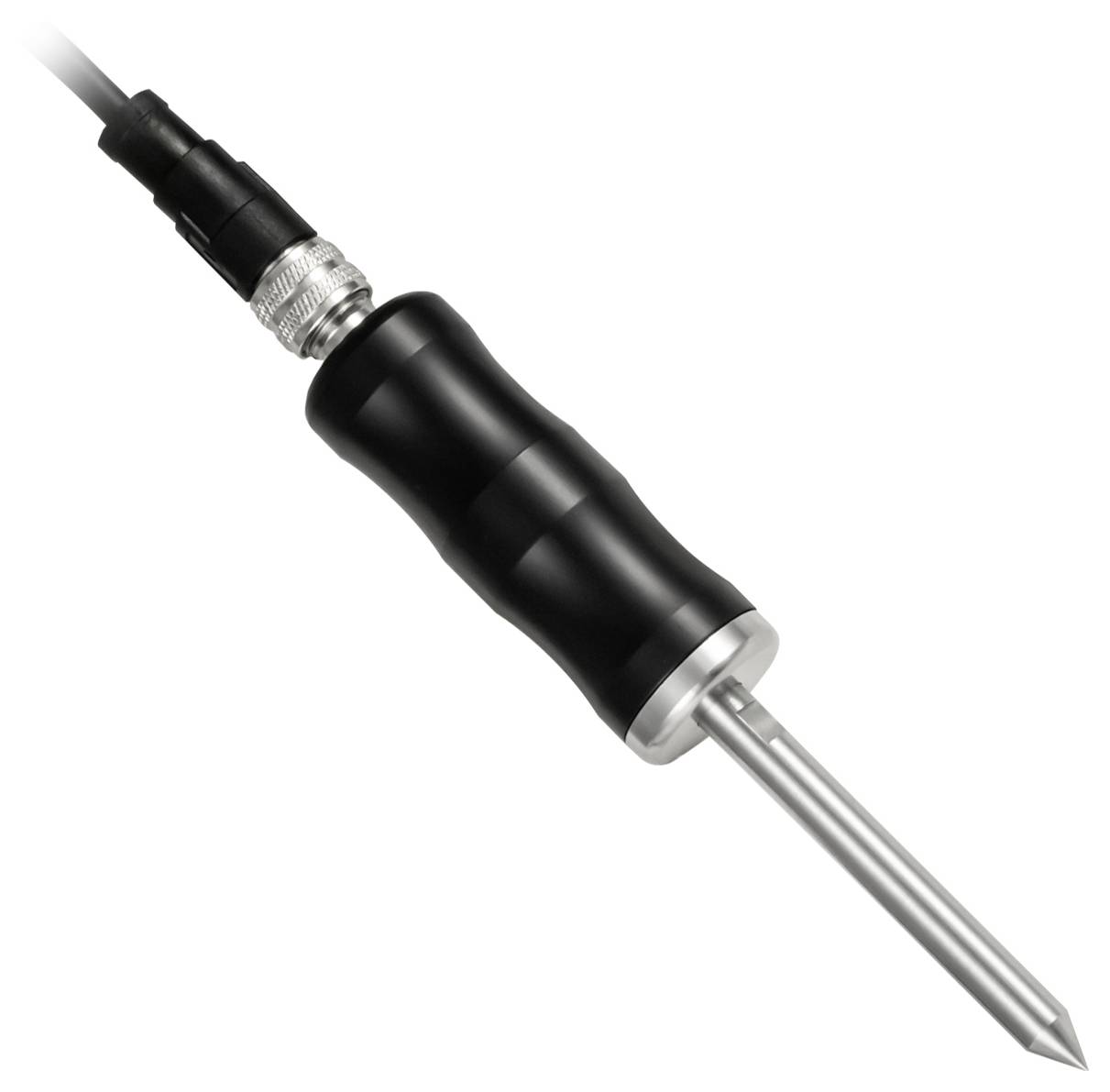

- 1 x sonde à aiguilles PCE-VT NP
- 1 x câble micro-USB
- 1 x clé USB avec logiciel et instructions
- 1 x guide de démarrage rapide
- 1 x mallette

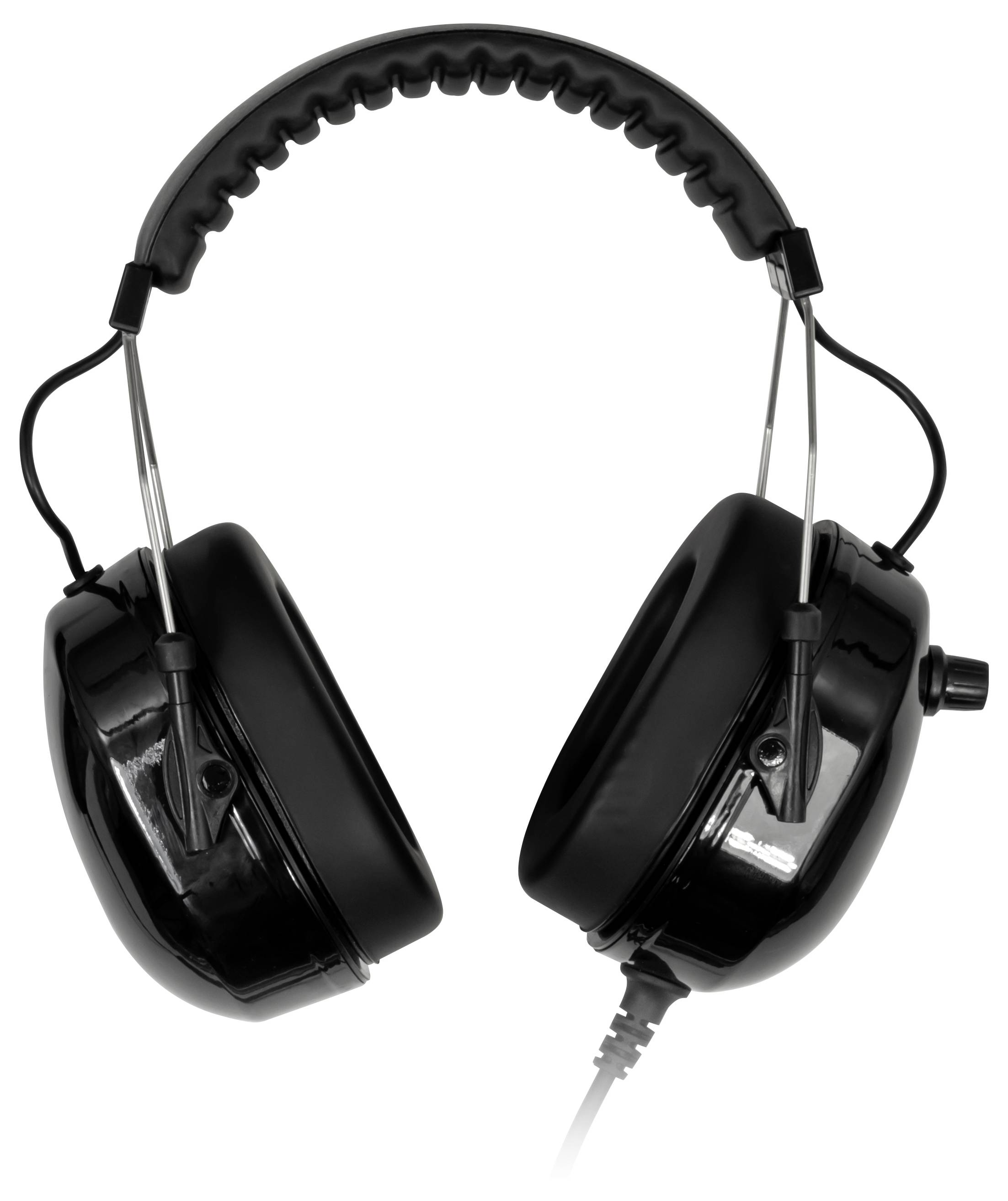

- 1 casque
- 1 x certificat d'étalonnage ISO
Avertissement
Technique de mesure des vibrations de PCE Instruments PCE-VT 3950S-ICA avec certificat de calibrage ISO pour la mesure et l'affichage professionnels avec mémoire & logiciel & analyse FFT, etc. - Développé par nos ingénieurs pour une utilisation universelle comme vibromasseur |Accéléromètre |Collecteur de données pour les vibrations
