PCE Instruments PCE-VT 3900-ICA Accéléromètre ±2 %
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’572.57 / pièce(s))
CHF 1’572.57
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
PROFESSIONNEL. CALIBRÉ. ÉQUIPEMENT. PCE-VT 3900-ICA
- PCE Instruments PCE-VT 3900-ICA
- Contenu: 1 pc(s)
Caractéristiques techniques
- Accélération
- Plage de mesure : 0 ...14 pH 399,9 ft/s²
- Résolution 0,1 ft/s²
- Précision ± 2%
- Plage de fréquence 10 Hz ... 10 kHz, 1 kHz... 10 kHz
- Vitesse mécanique
- Plage de mesure 600 ... 50000 tr/min
- Résolution 1 tr/min
- Précision 2 % v.MW.
- Vitesse de rotation optique
- Plage de mesure 600 ... 50000 tr/min
- Vitesse
- Plage de mesure : 0 ...14 pH 399,9 km/h
- Résolution : 0,1 mm/s
- Précision ± 2%
- Plage de fréquence 10 Hz ... 1 kHz
- Départ
- Plage de mesure : 0 ...14 pH 3,9 inch
- Résolution : 1 inch
- Précision ± 2%
- Plage de fréquence 10 Hz ... 200 Hz

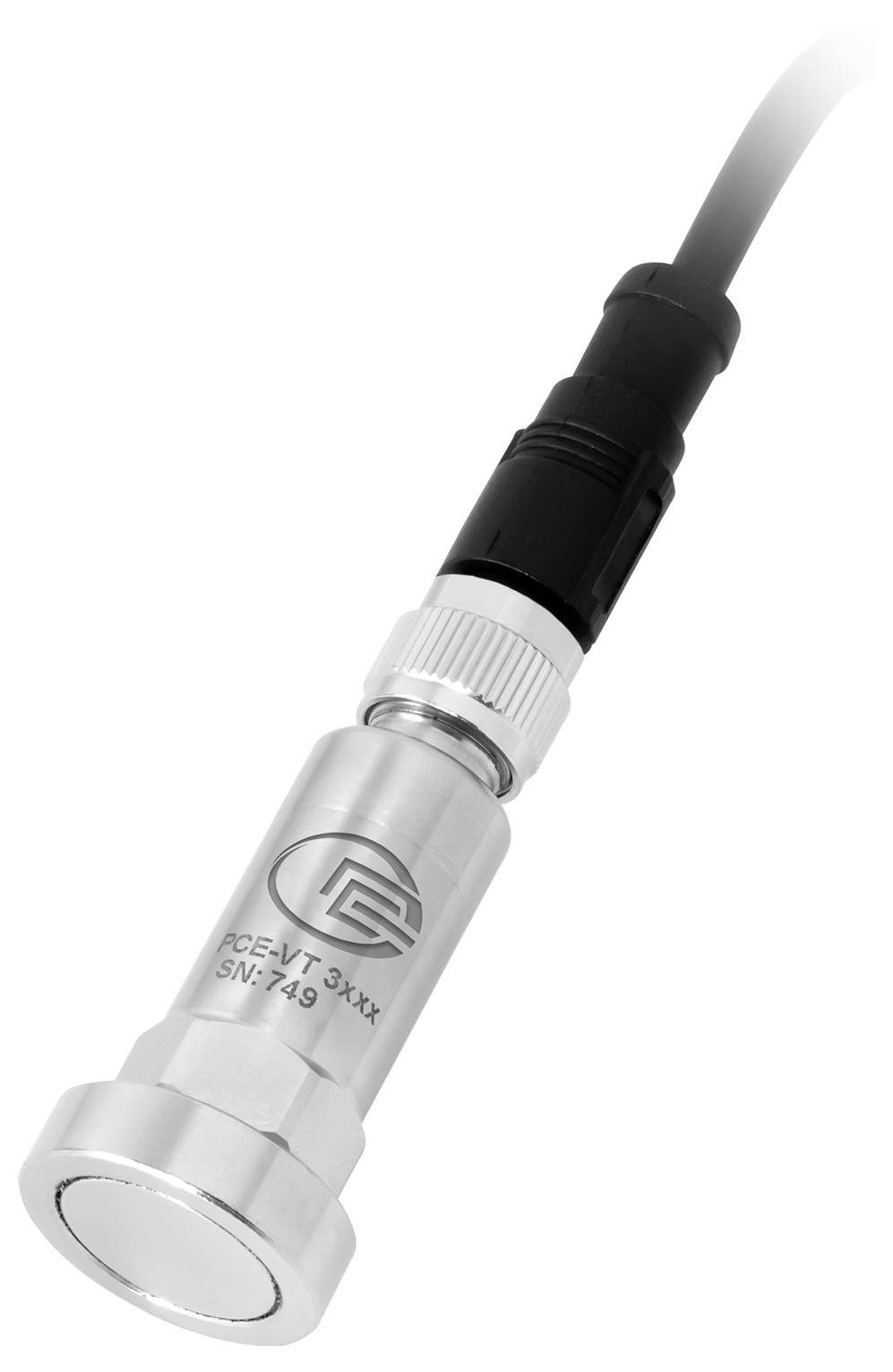

- Sensor
- DÉTECTEUR PCE-VT 3xxx
- Description supplémentaire Fréquence de résonance: 24 kHz,Sensibilité transversale: Δ 5%,Limite de destruction: 5000 g (pic),Matériau du boîtier: Acier inoxydable,Filetage de fixation: ¼ - 28 UNF
- Dimensions Ø 17 x 46 mm
- Caractéristiques techniques générales
- Nombre de canaux de mesure 1
- Fonctions de mesure RMS, Peak, Peak-Peak
- Accélération FFT FFT: 10 Hz ... 8 kHz,vitesse FFT: 10 Hz ... 1 kHz,Précision @ 160 Hz: ±2 %,Nombre de lignes FFT: 2048,Mesure de route: 100 routes avec 100 machines chacune,100 points de mesure avec 1000 valeurs de mesure chacune
- Fréquence 10... 10000 Hz
- Type d'écran : LCD
- Taille de l'écran 2,8 pouces
- Capacité de stockage 2160000 valeurs
- Intervalle de mémoire de 1 s.
- Intervalle de stockage jusqu'à 12 min.
- Langue de menu anglais (US), allemand, français, espagnol, italien, néerlandais, portugais, turc, polonais, russe, Chinois, japonais
- Classe de protection (appareil) IP52
- Alimentation électrique batterie : 3,7 V, USB : 5 V c.c., 500 mA
- Batterie/batterie 1 x 3,7 V interne, batterie lithium-polymère
- Capacité : 2500 mAh
- Conditions de fonctionnement -20 ... 65 °C, 10 ... 95 % r.d..
- Conditions de stockage -20 ... 65 °C, 10 ... 95 % r.d..
- Dimensions ( L x l x H ) 165 x 85 x 32 mm
- Autres dimensions du capteur de vibration Ø 17 x 46 mm
- Poids : 239 g
- Autres poids Capteur de vibration 52 g.
- Précision de base
±2 %
- Type de produit
Accéléromètre
- Fonction de mesure
accélération
vitesse
fréquence
vibration
- Affichage
LCD
- Alim.
Interne : batterie LiPo (3,7 V, 2500 mAh)
Externe : USB 5 VDC, 500 mA V
- Dim.
(L x l x H) 85 x 32 x 165 mm
- Poids
239 g
- Taille d’objet minimale
1 cm
- Largeur
32 mm
- Hauteur
165 mm
- Longueur
85 mm
- Interfaces
mâle DIN 5 pôles
micro USB
mâle micro USB
périphérique USB
USB
- Type
PCE-VT 3900-ICA
Documents & téléchargements
Fiche technique
Fiche technique 3812935 PCE Instruments PCE-VT 3900-ICA Accéléromètre ±2 %
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812935 PCE Instruments PCE-VT 3900-ICA Accéléromètre ±2 %
Description

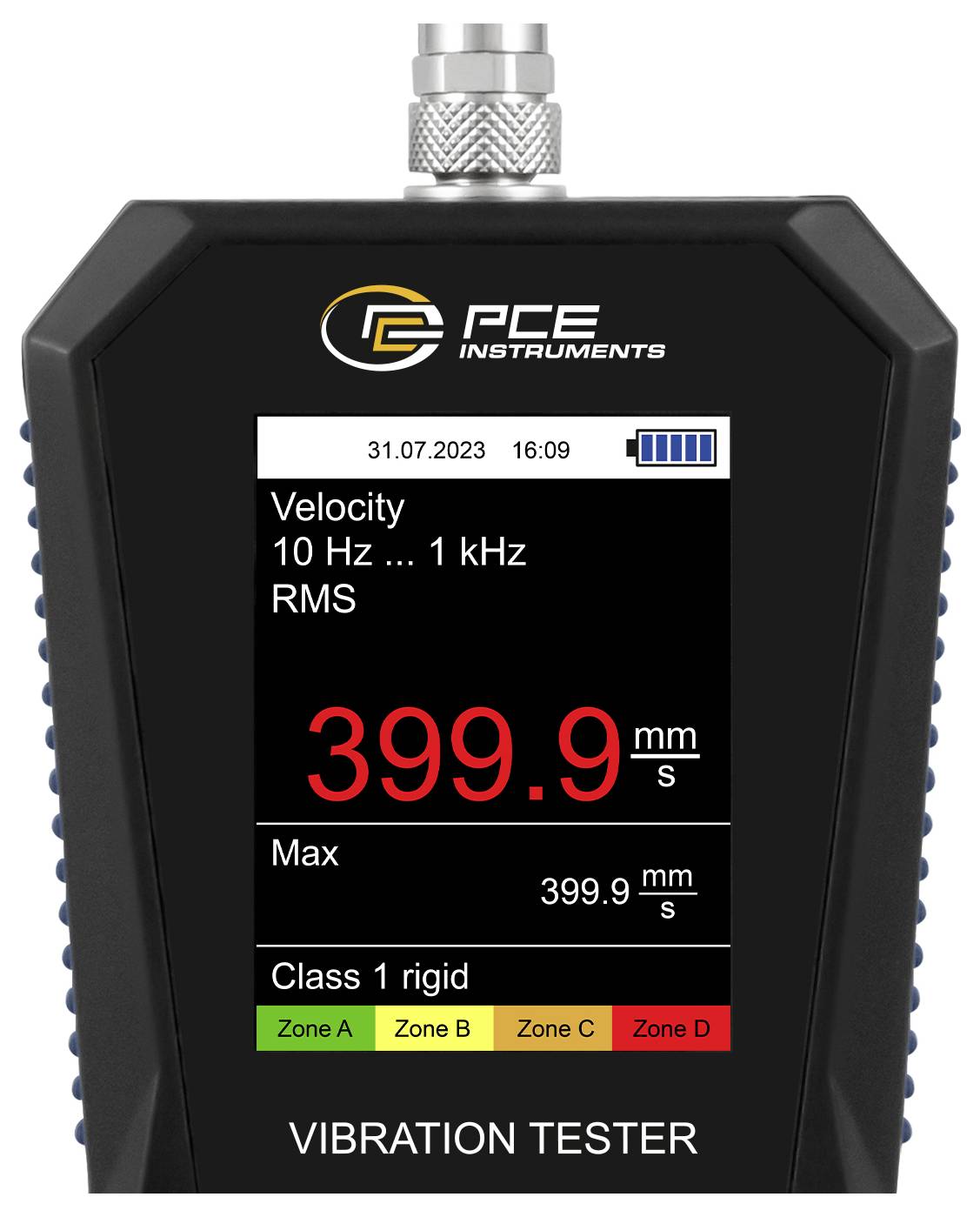

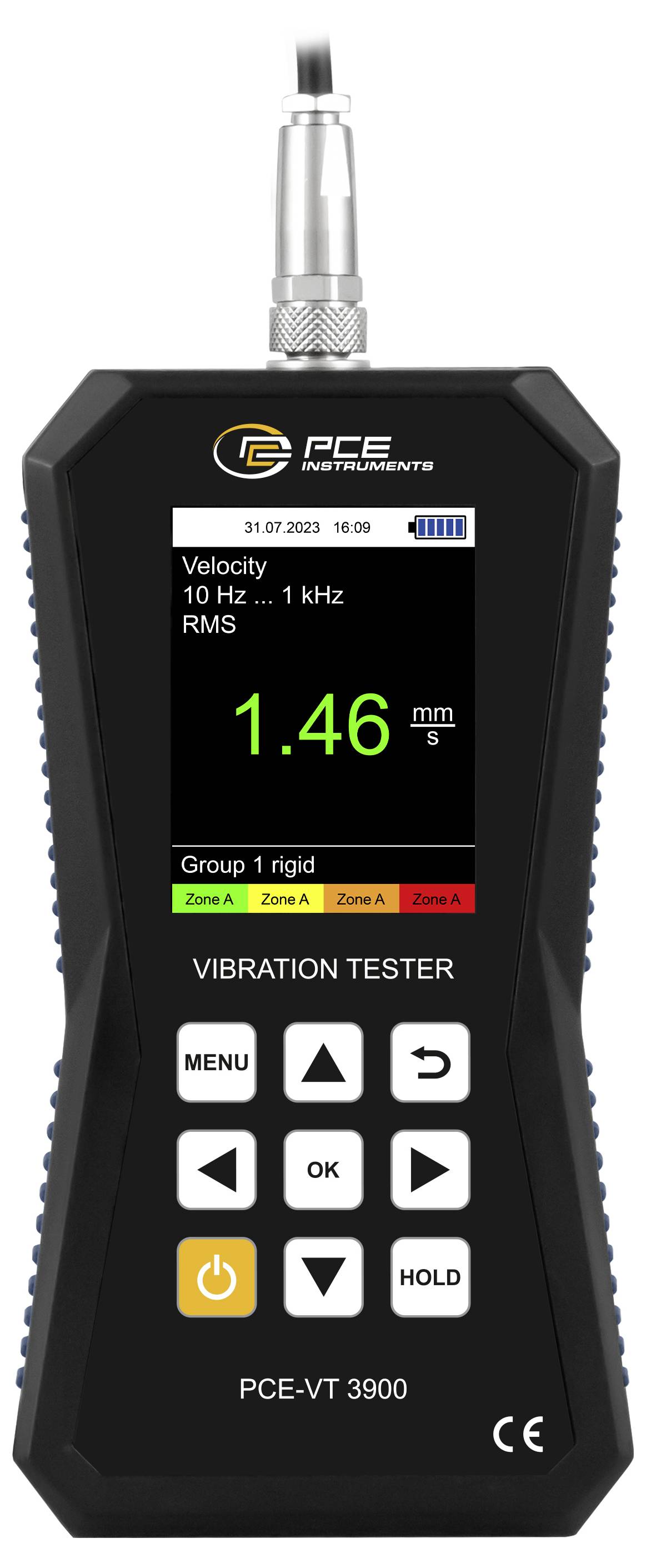

Le vibromasseur est un instrument de mesure idéal pour un contrôle rapide et précis des pièces vibrantes, des machines et des installations. Ce vibromasseur détermine la trajectoire de vibration via le capteur de vibration externe (plage de mesure 0,000 ... 3,9 mm), la vitesse de vibration (plage de mesure 0,00 ... 399,9 mm/s) et l'accélération des vibrations (plage de mesure 0,0 ... 399,9 m/s²). Différents paramètres de mesure sont disponibles pour le vibromasseur, tels que RMS, pointe, pointe-pointe et facteur de crête. Le vibromasseur est équipé d'un mode qui permet d'évaluer automatiquement une mesure selon les valeurs limites de la norme ISO 10816-3. Le vibromasseur analyse les valeurs mesurées et affiche sur l'écran une évaluation appropriée du bien-mauvais. La batterie installée sur le vibromasseur a une capacité de 2500 mAh et peut être rechargée directement via l'interface micro-USB intégrée.
En plus du mode de mesure normal, le vibromasseur dispose d'un mode FFT. En mode FFT, le spectre de fréquence de la vitesse de vibration ou de l'accélération de vibration mesurée est calculé et affiché. Dans une représentation graphique, les lignes FFT calculées sont affichées dans une vue globale de la bande de fréquences complète et en parallèle dans une vue zoom pour représenter chaque ligne.
Une fonction supplémentaire est la mesure d'itinéraire. La mesure d'itinéraire est spécialement conçue pour les mesures récurrentes à des endroits de mesure identiques. Cela permet une mesure ordonnée de différents points de mesure. C'est pourquoi, en raison de ses nombreuses fonctions de mesure, le vibromasseur trouve son application dans les travaux de maintenance et de réparation des machines.
Avec la mémoire interne de l'appareil de mesure des vibrations, les données de mesure affichées des différentes fonctions de mesure peuvent être enregistrées. L'interface micro-USB intégrée permet, après une mesure, de transférer les données de mesure enregistrées sur l'appareil de mesure des vibrations sur un PC. Le logiciel de mesure des vibrations permet ensuite une analyse graphique et tabulaire des valeurs mesurées. Pour un traitement ultérieur des données de mesure, celles-ci peuvent être exportées via le logiciel sous forme de fichier CSV. Afin de maintenir l'appareil de mesure des vibrations toujours à jour, une mise à jour automatique du firmware peut également être effectuée via le logiciel, en plus de l'analyse des données de mesure.
Ce texte a été traduit par une machine.
En plus du mode de mesure normal, le vibromasseur dispose d'un mode FFT. En mode FFT, le spectre de fréquence de la vitesse de vibration ou de l'accélération de vibration mesurée est calculé et affiché. Dans une représentation graphique, les lignes FFT calculées sont affichées dans une vue globale de la bande de fréquences complète et en parallèle dans une vue zoom pour représenter chaque ligne.
Une fonction supplémentaire est la mesure d'itinéraire. La mesure d'itinéraire est spécialement conçue pour les mesures récurrentes à des endroits de mesure identiques. Cela permet une mesure ordonnée de différents points de mesure. C'est pourquoi, en raison de ses nombreuses fonctions de mesure, le vibromasseur trouve son application dans les travaux de maintenance et de réparation des machines.
Avec la mémoire interne de l'appareil de mesure des vibrations, les données de mesure affichées des différentes fonctions de mesure peuvent être enregistrées. L'interface micro-USB intégrée permet, après une mesure, de transférer les données de mesure enregistrées sur l'appareil de mesure des vibrations sur un PC. Le logiciel de mesure des vibrations permet ensuite une analyse graphique et tabulaire des valeurs mesurées. Pour un traitement ultérieur des données de mesure, celles-ci peuvent être exportées via le logiciel sous forme de fichier CSV. Afin de maintenir l'appareil de mesure des vibrations toujours à jour, une mise à jour automatique du firmware peut également être effectuée via le logiciel, en plus de l'analyse des données de mesure.
Ce texte a été traduit par une machine.
Modèle
- Pour la mesure mobile des vibrations
- Plage de mesure jusqu'à 399,9 m/s²
- Analyse FFT
- Mesure de route
- Mémoire manuelle des valeurs de mesure
- Évaluation automatique ISO 10816-3
- Mémoire interne
- Écran LC 2,48"
- Accu rechargeable
- Interface micro-USB

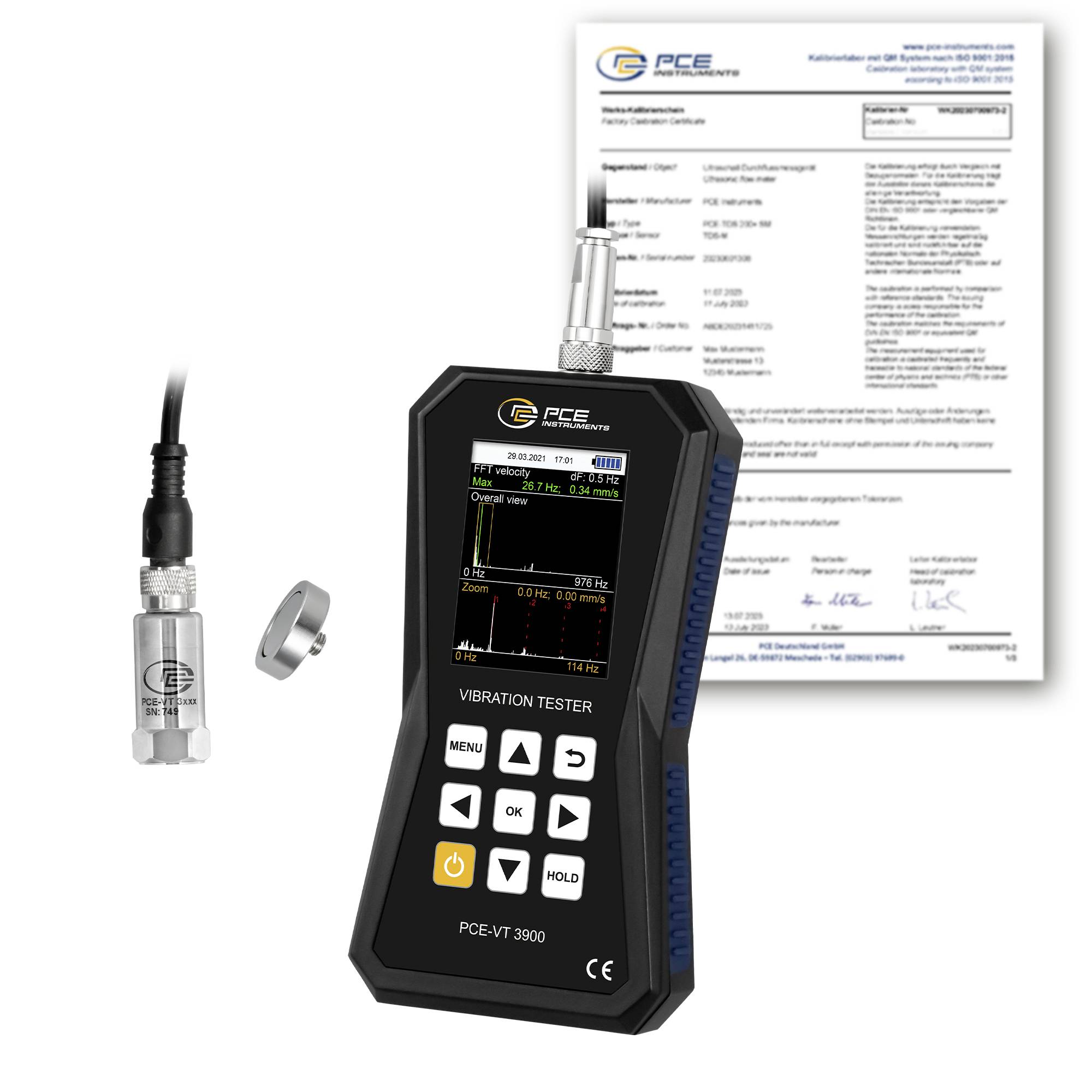

Contenu de la livraison
- 1 x vibromasseur PCE-VT 3900-ICA
- 1 X capteur

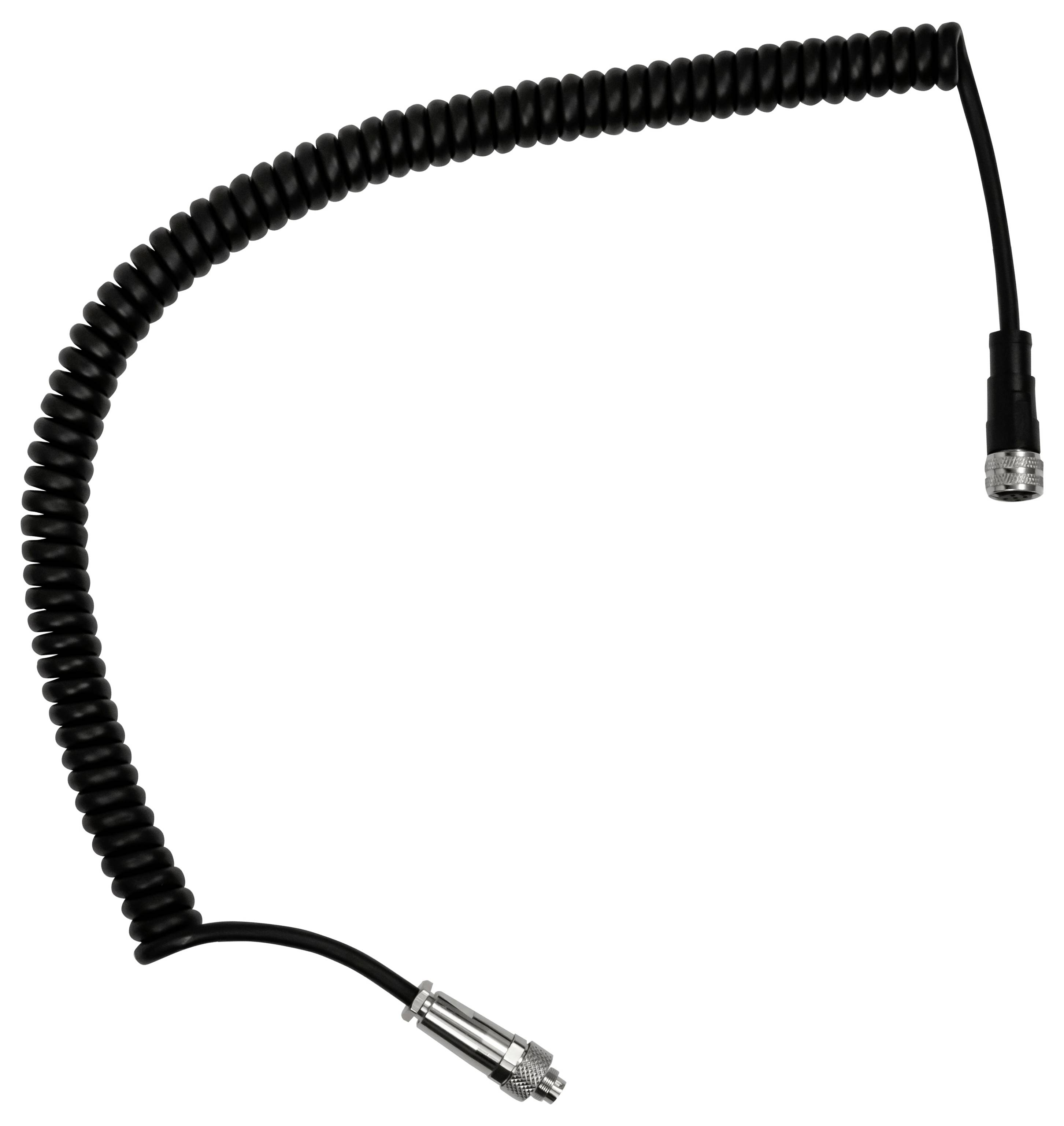

- 1 x câble spiral
- 1 x adaptateur magnétique
- 1 x câble micro-USB
- 1 x clé USB avec logiciel et instructions
- 1 x guide de démarrage rapide
- 1 x sacoche de service
- 1 x certificat d'étalonnage ISO
Avertissement
Technique de mesure des vibrations de PCE PCE-VT 3900-ICA avec certificat d'étalonnage ISO pour la mesure et l'affichage professionnels avec mémoire & logiciel & analyse FFT etc. Développée par nos ingénieurs pour une utilisation universelle comme vibromasseur |Accéléromètre |Collecteur de données pour les vibrations
