PCE Instruments PCE-PVS 10-DPD-U Accéléromètre 0,1 %
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 615.12 / pièce(s))
CHF 615.12
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Beschl.aufnehmer PCS-PVS 10-DPD-U + affichage
- PCE Instruments PCE-PVS 10-DPD-U
- Contenu: 1 pc(s)
Caractéristiques techniques
- Capteur d'accélération PCE-PVS 10Plage de mesure : + 12,7 mm/s.Gamme de fréquences 3 ... 1500 HzSortie 2 conducteurs 4... 20 mASensibilité < 5%Limite de choc : 1000 gAlimentation électrique 12 ... 24 V DC en boucle de courantIsolation contre la masse > 108 ohmsImpédance < de sortie 100 ohmsForme de construction, raccordement verticalConnexions électriquesBroche A : + 4... 20 mABroche B : - 4... 20 mAType de raccordement 2 broches MIL-C-5015Température de fonctionnement -40 ... à 85 °CDimensions : Ø 22 x 51Filetage de montage M6Instrument de mesure à encastrer PCE-DPD-UEntrée2, 3 conducteurs PT100, PT500, PT1000, Ni100, Ni200, Ni1000Thermocouples de type K, J, E, N, L, R, S, B, T, CPotentiomètre: 500... 20 kohmsRésistance : 5k... 50 kohmsSignaux de processus : 4... 20 ma, 0... 10 VFréquence : 0 ... 100 HzTension DC : 60 mV, 200 mV 2 V, 20 V, 200 V, 600 V.Courant DC : 20 ma, 5 A.TENSION AC : 2 V, 20 V, 200 V, 600 V.Courant AC : 20 ma, 5 A.Taux de mesure 3 / secondeRésolution 16 bitsPrécision: 0,1 %résistance intérieureMesure de tension : 1 MΩMesure du courant : 12 ΩECHELLE 21 pointsAffichage LED à 4 chiffres à 7 segments, tricolorePlage d'affichage : 1999 ... 9999 µFSorties relais, Anaog, série avec cartes de sortie en optionTempérature ambiante en fonctionnement : 0 °C... 55 °C stockage : -20 °C 0...+70 °CDimensions affichage numérique 96 mm x 48 mm x 91 mmDécoupe de panneau 92 mm x 45 mm (selon DIN)Tension d'alimentation 18 ... 265 V AC/DCIndice de protection avant : IP 65Poids : 200 gClips de montage avec vis de serrage, raccordement électrique via bornierBoîtier affichage numérique boîtier plastique robuste
- Précision de base
0,1 %
- Type de produit
Accéléromètre
- Fonction de mesure
accélération
fréquence
tension DC
tension AC
courant / intensité
Courant DC
Courant AC
résistance
tension
- Affichage
LED
- Alim.
265 V/AC
- Dim.
(L x l x H) 48 x 91 x 91 mm
- Poids
1200 g
- Largeur
91 mm
- Hauteur
91 mm
- Longueur
48 mm
- Type
PCE-PVS 10-DPD-U
Documents & téléchargements
Fiche technique
Fiche technique 2813625 PCE Instruments PCE-PVS 10-DPD-U Accéléromètre 0,1 %
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2813625 PCE Instruments PCE-PVS 10-DPD-U Accéléromètre 0,1 %
Description
Capteur d'accélération pour la surveillance de la vitesse vibratoire / 4... Sortie 20 ma / connecteur MIL-C-5015 / 3... Largeur de bande de 1500 Hz / incl Indicateur de montageLe transducteur d'accélération a été conçu pour la surveillance continue de la vitesse vibratoire. Le transducteur d'accélération est disponible dans différentes versions. En fonction du type de capteur d'accélération, il existe une distinction entre la forme et la plage de mesure. Le transducteur d'accélération mesure la vitesse de vibration dans la plage de ± 12,7 mm/s ou ± 25,4 mm/s dans la plage de fréquence comprise entre 3 Hz et 1500 kHz. La vitesse de vibration mesurée est de 4... Courant de process 20 ma émis. Le capteur de vibrations est relié en boucle de courant à un contrôleur ou à un indicateur de processus via un connecteur MIL-C-5015. En fonction de la forme, la douille de raccordement est montée verticalement ou horizontalement sur le transducteur d'accélération. Le transducteur d'accélération peut être utilisé avec une tension de 12... 24 V/DCAffichage de montage PCE-DPD-U affichage universel pour différents signaux / 4 chiffres / cartes de sortie en option / structure modulaire / IP65 avant L'instrument de mesure à encastrer est configurable comme voltmètre AC et DC (jusqu'à 600 VAC / DC), ampèremètre AC et DC (jusqu'à 5 AAC / DC). En outre, l'instrument de mesure intégré affiche les valeurs mesurées des signaux de processus (ma, VDC), des thermocouples, des capteurs de température résistifs (PT, ni, PTC et NTC), résistances, potentiomètre et fréquence. L'instrument de mesure encastrable est configurable à l'aide des touches frontales. L'instrument de mesure est monté dans une découpe de panneau avec la taille standard 96 x 48 mm (1/8 DIN). La valeur mesurée peut être modifiée à 4 chiffres (9999 / -1999). De même, une fonction d'accès rapide aux points de consigne d'alarme, une commande externe pour l'activation de fonctions prédéfinies, le mode Eco pour une faible consommation, une double échelle sélectionnable, 5 niveaux de luminosité configurables sur l'instrument de mesure à encastrer sont disponibles. Un seul bloc d'alimentation universel 18 ... 265 V AC/DC fait de l'instrument de mesure à encastrer un instrument de mesure de process facile à utiliser. Les modules optionnels pour la sortie et la commande (relais, sortie analogique, Modbus RTU) sont à la disposition de l'utilisateur de l'instrument de mesure à encastrer.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Capteur d'accélération PCE-PVS 10 :Montage horizontal ou verticalSortie de signal de processConnecteur MIL-C-5015Raccord de process M6Différentes plages de mesureConstruction robusteInstrument de mesure à encastrer PCE-DPD-U :Frontseitig IP 65Différentes unités possiblesAffichage numérique pour le processus industrielSorties en optionAffichage numérique à 4 chiffresDe nombreux capteurs peuvent être raccordés

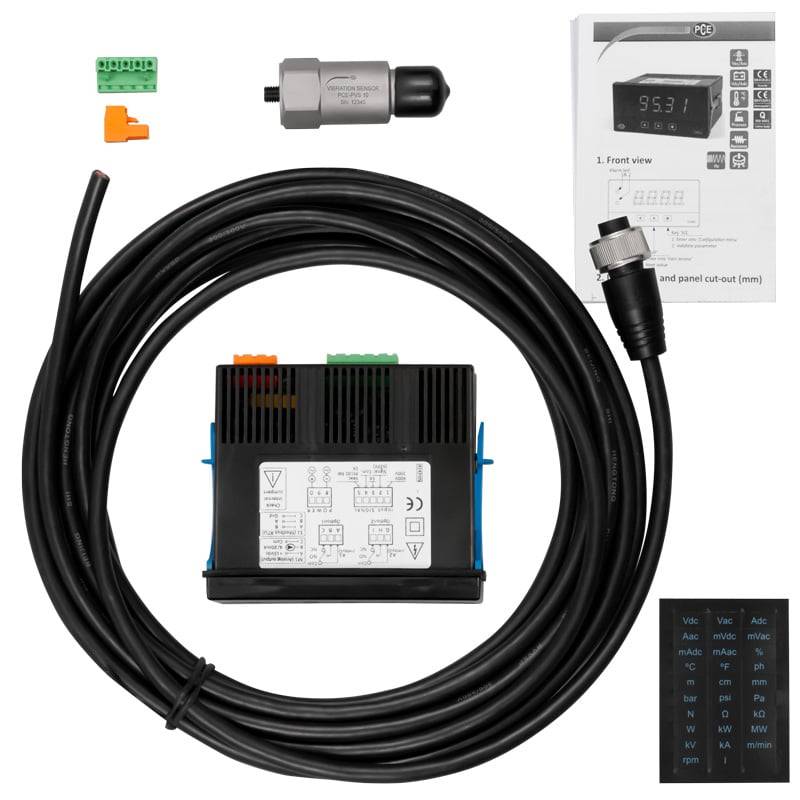

Contenu de la livraison
- 1 x transducteur d'accélération PCE-PVS 10-DPD-U inclus Affichage1 x fiche mâle MIL-C 5015 sur câble de 5 M. 2 x bornes2 x modes d'emploi
