Name: PCE Instruments PCE-PA 8000 Analyseur de réseau triphasé avec fonction enregistreur, avec pince ampèremétrique
Brand: PCE Instruments
SKU: 2452550
Availability: InStock

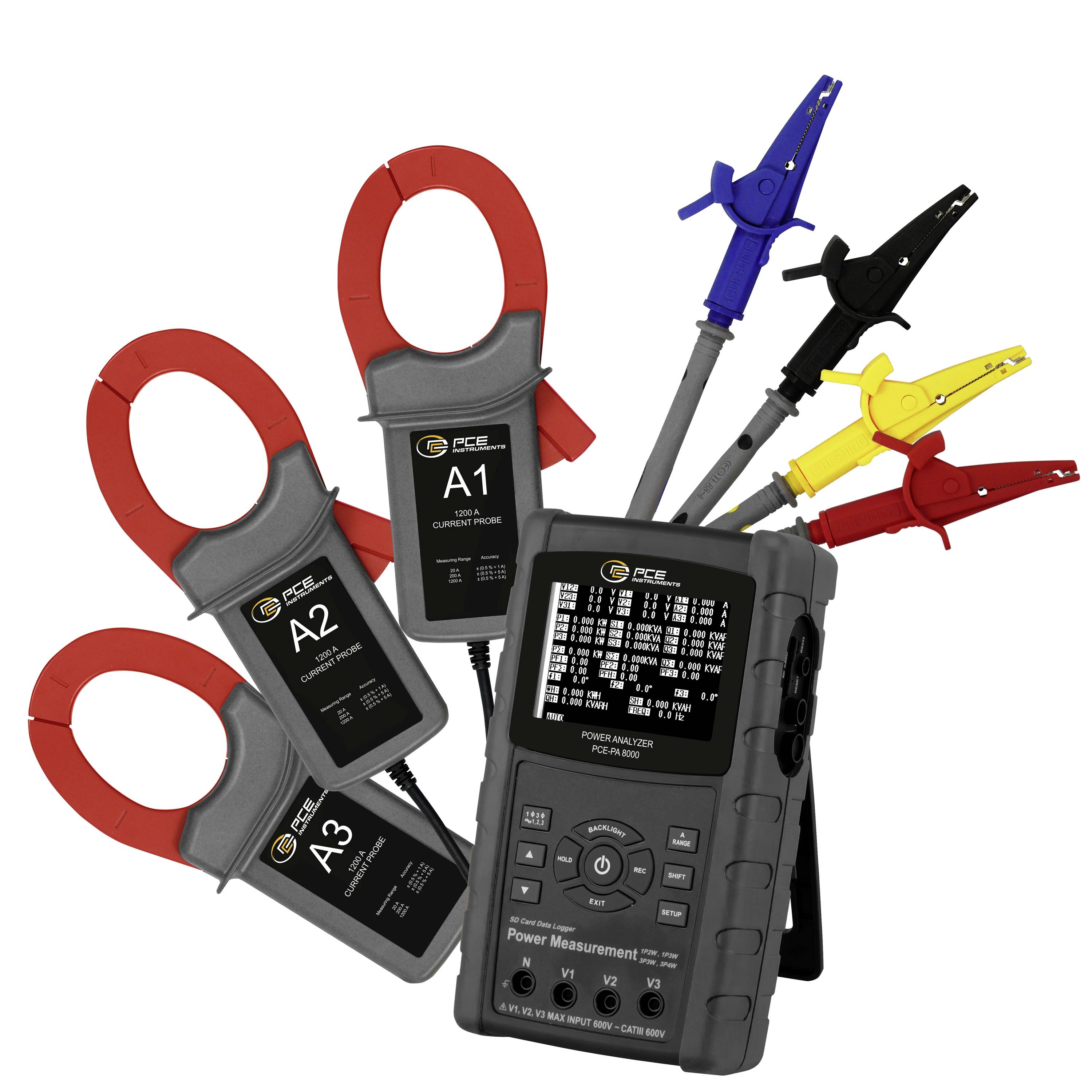

PCE Instruments PCE-PA 8000 Analyseur de réseau triphasé avec fonction enregistreur, avec pince ampèremétrique-0

PCE Instruments PCE-PA 8000 Analyseur de réseau triphasé avec fonction enregistreur, avec pince ampèremétrique-1

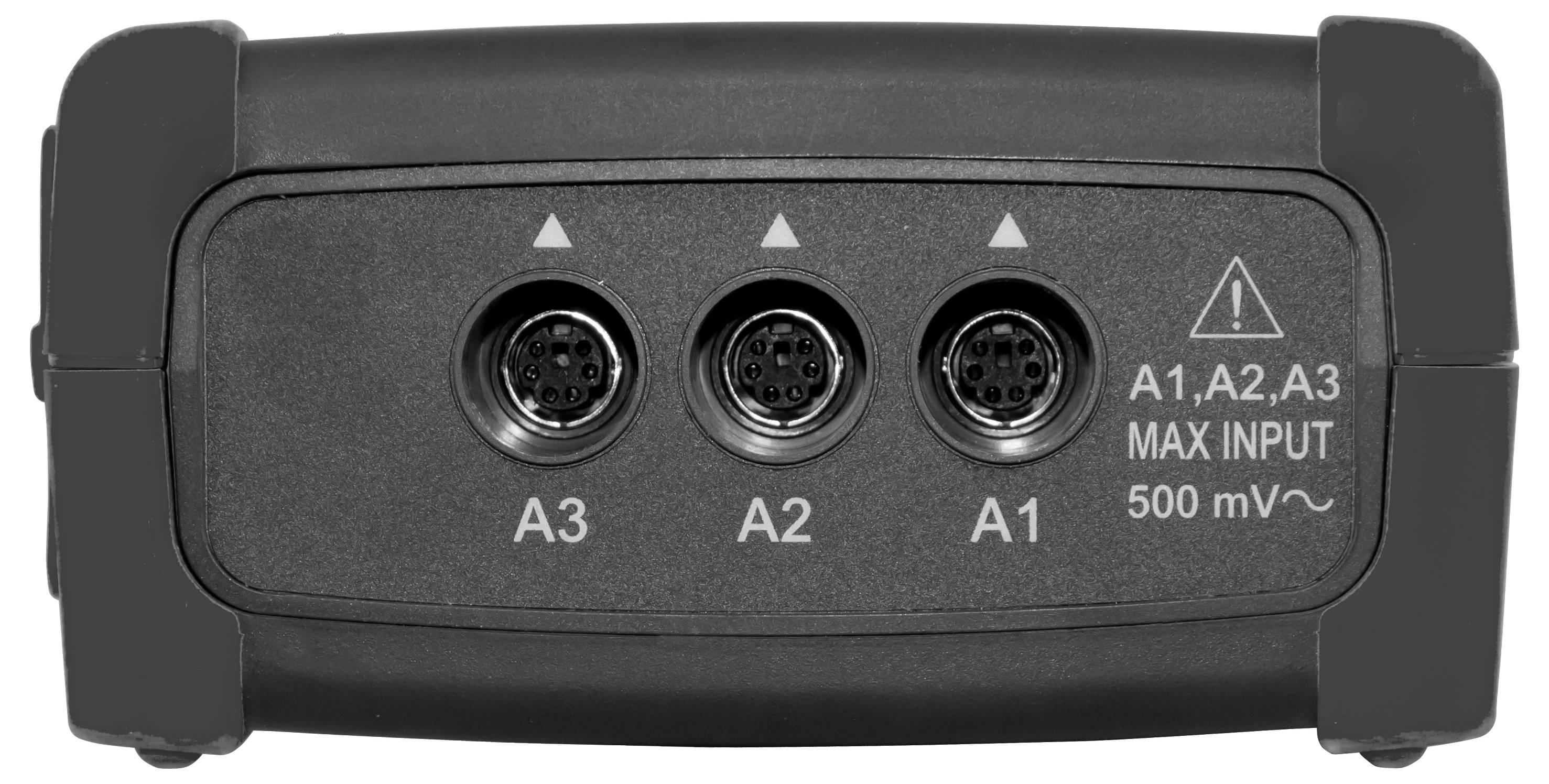

PCE Instruments PCE-PA 8000 Analyseur de réseau triphasé avec fonction enregistreur, avec pince ampèremétrique-2

PCE Instruments PCE-PA 8000 Analyseur de réseau triphasé avec fonction enregistreur, avec pince ampèremétrique-3

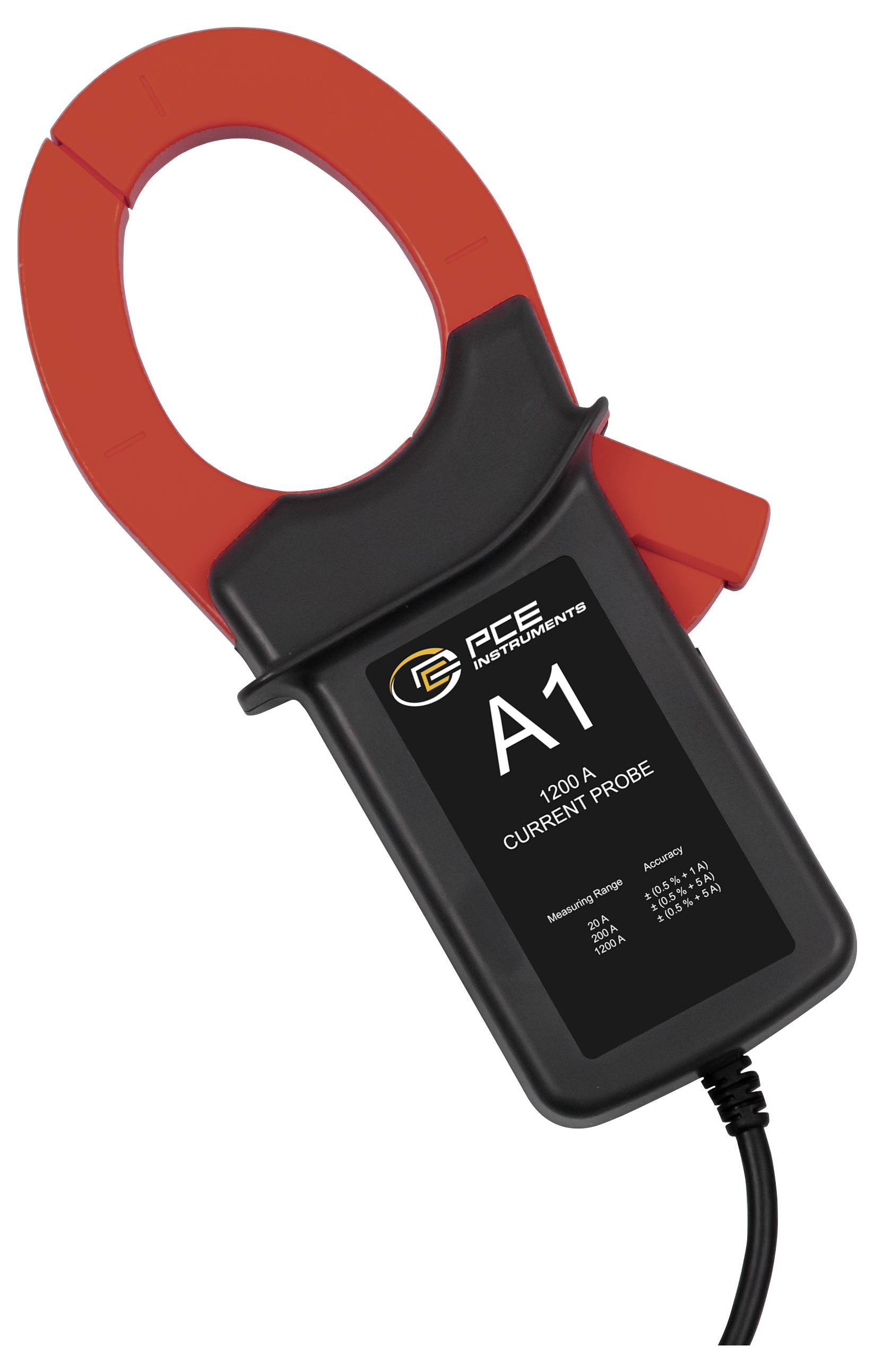

PCE Instruments PCE-PA 8000 Analyseur de réseau triphasé avec fonction enregistreur, avec pince ampèremétrique-4

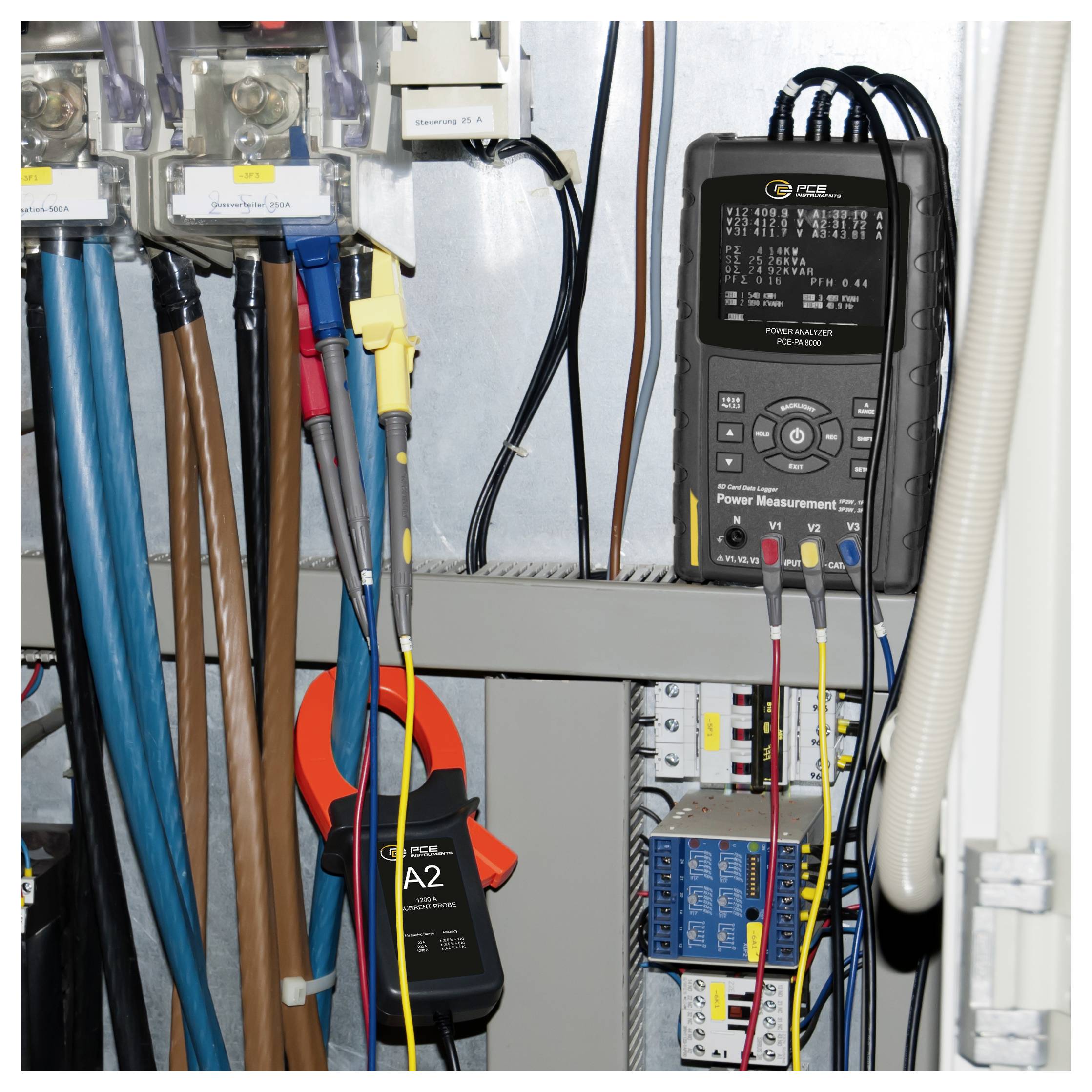

PCE Instruments PCE-PA 8000 Analyseur de réseau triphasé avec fonction enregistreur, avec pince ampèremétrique-5

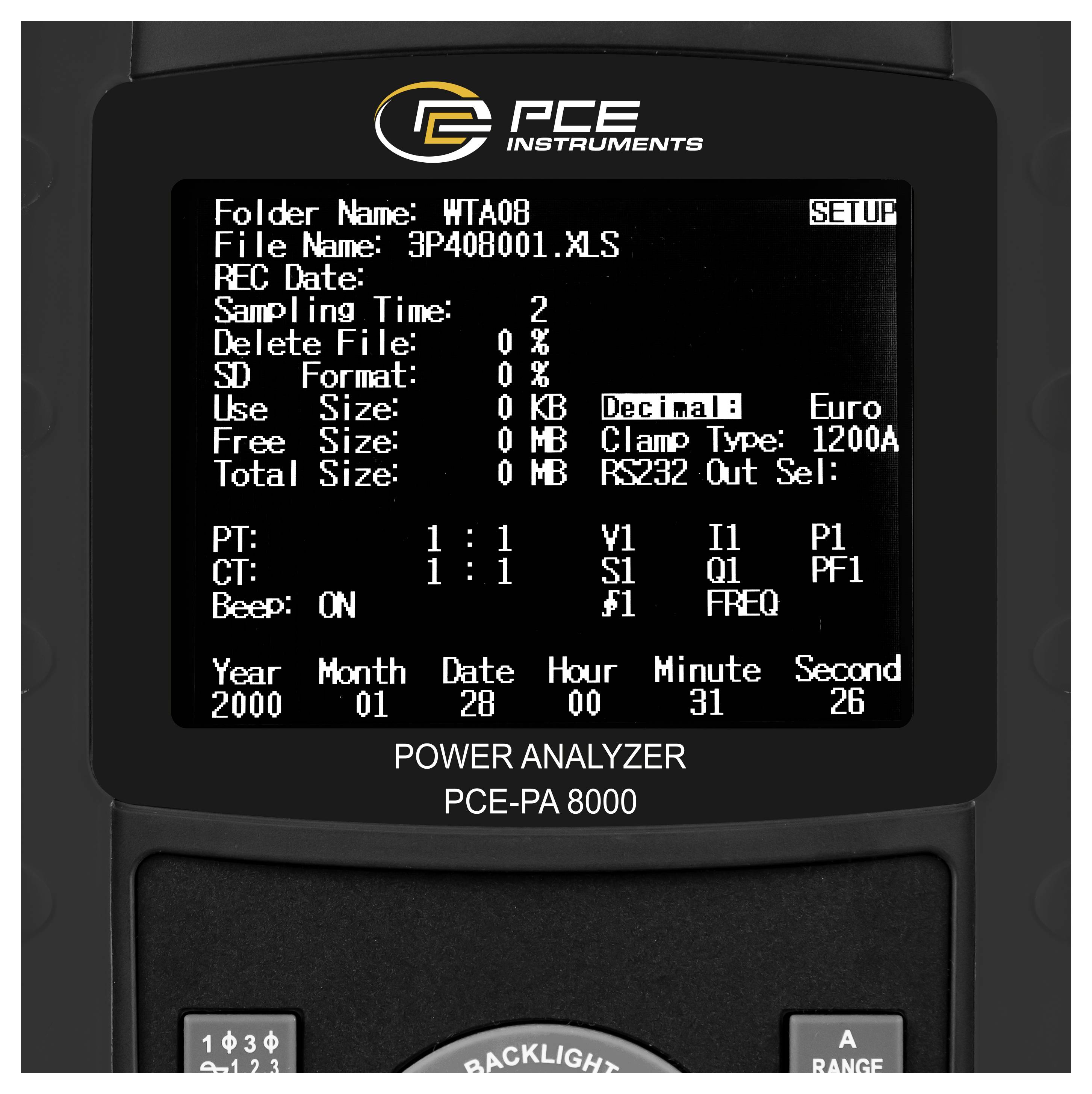

Affichage d'un analyseur de puissance avec le nom de dossier 'WTA08', le nom de fichier '3P408001.XLS', connexion RS232, paramètres de format de données et plus.

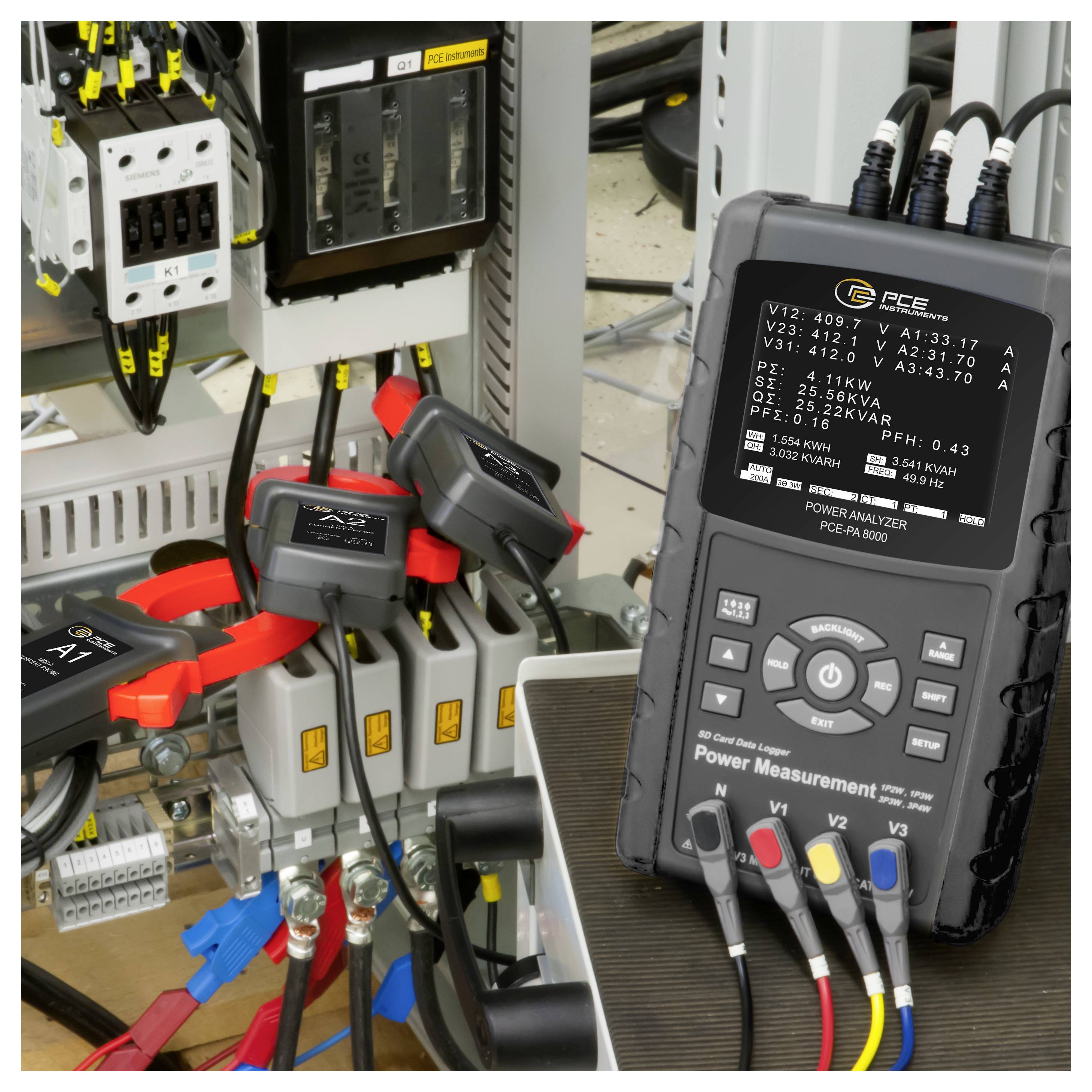

Armoire électrique avec différents câbles et un appareil de mesure connecté pour la surveillance de la tension et du courant.

1/8

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 2 novembre

34 pièce(s)

Nombre

pièce(s)

Total (CHF 1'549.95 / pièce(s))

CHF 1'549.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 130.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Appareil de mesure de puissance PCE-PA 8000

3 analyse de puissance de phase en 3phases/4conducteurs, 3phases/3conducteurs, 1phase/2conducteurs, 1phase/3conducteurs
Mesure True RMS du courant et de la tension
Mesure de la puissance active, réactive et réactive
Détermination de l'angle de phase et du facteur de puissance

Caractéristiques techniques

Mesure de tension (AC V) Plage de mesure 10 V... 600 V (phase à neutre) 10 V... 600 V (phase à phase) Résolution 0,1 V. Précision : + 0,5 V (0,5 % + 0,5 V) Mesure du courant (AC A) Gamme de mesure 20 A Résolution 0,001 A (< 10 A) 0,01 A (=10 A) Précision : + 0,1 A (0,5 % + 0,1 A) Gamme de mesure 200 A Résolution 0,01 A (< 100 A) 0,1 A (= 100 A) Précision : + 0,5 A (0,5 % + 0,5 A) Gamme de mesure 1200 A Résolution 0,1 A (< 1000 A) 1 A (= 1000 A) Précision de la mesure (0,5 A + 5 A) Puissance active plage de mesure résolution précision 0 kW... 9,999 KW 10 KW... 99,99 KW 100 KW... 999,9 KW 1 MW... 9,999 MW 0,001 KW 0,01 KW 0,1 KW 0,001 MW ± (1 % + 0,008 KW) + (1 % + 0,008 KW) + (1 % + 0,8 KW) + (1 % + 0,008 MW) Puissance apparente plage de mesure résolution précision 0 KVA... 9,999 KVA 10 KVA... 99,99 KVA 100 KVA... 999,9 KVA 1 MVA... 9,999 MVA 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) + (1 % + 0,08 KVAR) + (1 % + 0,8 KVAR) + (1 % + 0,008 MVAR) Puissance réactive plage de mesure résolution précision 0 KVAR... 9,999 KVAR 10 KVAR... 99,99 KVAR 100 KVAR... 999,9 KVAR 1 MVAR... 9,999 MVAR 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) + (1 % + 0,08 KVAR) + (1 % + 0,8 KVAR) + (1 % + 0,008 MVAR) ENERGIE active plage de mesure résolution précision 0 KWH... 9,999 KWH 10,00 KWH ... 99,99 KWH 100,0 KWH ... 999,9 KWH 1 MWH... 9,999 MWH 0,001 kWh 0,01 kWh 0,01 kWh 0,001 MMH ± (2 % + 0,008 kWh) ± (2 % + 0,08 kWh) ± (2 % + 0,8 kWh) ± (2 % + 0,008 MWh) ENERGIE apparente plage de mesure résolution précision 0 KVAH... 9,999 KVAH 10,00 KVAH... 99,99 KVAH 100,0 KVAH... 999,9 KVAH 1 MVAH... 9,999 MVAH 0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh + (2 % + 0,008 KVAh) + (2 % + 0,08 KVAh) + (2 % + 0,8 KVAh) + (2 % + 0,008 MVAh) Plage de mesure d'énergie clignotante résolution précision 0 KVARH... 9,999 KVARH 10,00 KVARH... 99,99 KVARH 100,0 KVARH 999,9 KVARH 1 MVARH... 9,999 MVARH 0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 MVARh + (2 % + 0,008 KVARh) + (2 % + 0,08 KVARh) + (2 % + 0,8 KVARh) + (2 % + 0,008 MVARh) Facteur de puissance plage de mesure 0... 1 Résolution 0,01 Précision Angle de phase plage de mesure -180°... 180° Résolution : 0,1°. Précision de 1° Plage de mesure de fréquence 45 Hz... 65 Hz Résolution : 0,1 Hz Précision 0,1 Hz Spécifications générales Ecran LCD à matrice de points 3,7" (320 * 240 pixels) avec rétroéclairage LED Dimensions électriques mesurables AC V, AC A, puissance active, puissance apparente, puissance active, Facteur de puissance, angle de phase, fréquence de réseau Plages de mesure de tension 10 V... 600 V AC, sélection automatique de la plage Plages de mesure de courant 0,2 A... 1200A AC, sélection automatique/manuelle de la plage TYPE DE SÉCURITÉ IEC1010CAT III 600 V. Résistance d'entrée AC V 10 MOhm Fréquence de travail pinces de courant 40 Hz... Fréquence de travail testée 1 kHz pinces de courant 45 Hz... 65 Hz Protection contre la surcharge AC A AC V 720 V RMS 1300A avec pince ampèremétrique Mémoire de données carte SD Intervalle d'enregistrement de 2 secondes... 7200 secondes Fonction enregistreur de données stockage en temps réel sur carte SD Sortie de données via USB ou RS232 en fonction du câble de connexion Température de fonctionnement 0 °C... 50 °C Humidité ambiante< 80 % HR Alimentation électrique 8 x piles AA 1,5 V, bloc d'alimentation 9 V. Consommation de courant appareil de mesure : 300 ma DC Pince ampèremétrique : 34 ma DC Diamètre maximal de câble : 50 mm Poids : Appareil de mesure : 948 g (piles incluses) Pince ampèremétrique : 467 g (câble inclus) Dimensions de l'appareil de mesure : pince ampèremétrique 225 x 125 x 64 mm : 210 x 64 x 33 mm Mâchoire de serrage : 86 mm (extérieur)

Type de produit: Analyseur de réseau

Catégorie de mesure: CAT III 600 V

Détection de phase: oui (intégré)

: d'usine (sans certificat)

Dim.: (L x l x H) 225 x 125 x 64 mm

Poids: 948 g

Type de mesure: triphasé

Spécificités: avec fonction enregistreur
avec pince ampèremétrique

Largeur: 125 mm

Hauteur: 64 mm

Longueur: 225 mm

Interfaces: USB

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2452550 PCE Instruments PCE-PA 8000 Analyseur de réseau triphasé avec fonction enregistreur, avec pince ampèremétrique

Description

Appareil de mesure HVAC PCE-PA 8000 avec mémoire de données sur carte SD, interface PC avec l'ampèremètre avec pinces de courant PCE-PA 8000, il est possible de mesurer et d'enregistrer la puissance dans un circuit monophasé et triphasé. L'ampèremètre PCE-PA 8000 permet de réaliser des mesures à long terme. Les données de mesure mémorise l'appareil de mesure sur une carte SD enfichable au format XLS. Ainsi, les données de mesure peuvent être facilement évaluées sur l'ordinateur. L'intervalle de l'enregistrement peut être sélectionné de 2 à 7200 secondes. L'appareil de mesure de l'énergie est capable de réaliser des mesures d'énergie et de déterminer le facteur de puissance et l'angle de phase. Les pinces de courant de l'analyseur de puissance PCE-PA 8000 peuvent être utilisées pour des diamètres de conducteur jusqu'à 50 mm. L'appareil de mesure est donc parfaitement adapté pour une utilisation dans le réseau d'alimentation en énergie. Le grand écran 3,7" permet de lire toutes les valeurs mesurées en un seul coup d'œil. Ainsi, une analyse rapide des valeurs de mesure instantanées est possible et offre une vue d'ensemble du courant, de la tension et de la puissance absorbée.

Ce texte a été traduit par une machine.
