Name: PCE Instruments PCE-DPD-F2 Afficheur numérique
Brand: PCE Instruments
SKU: 2452776
Availability: BackOrder

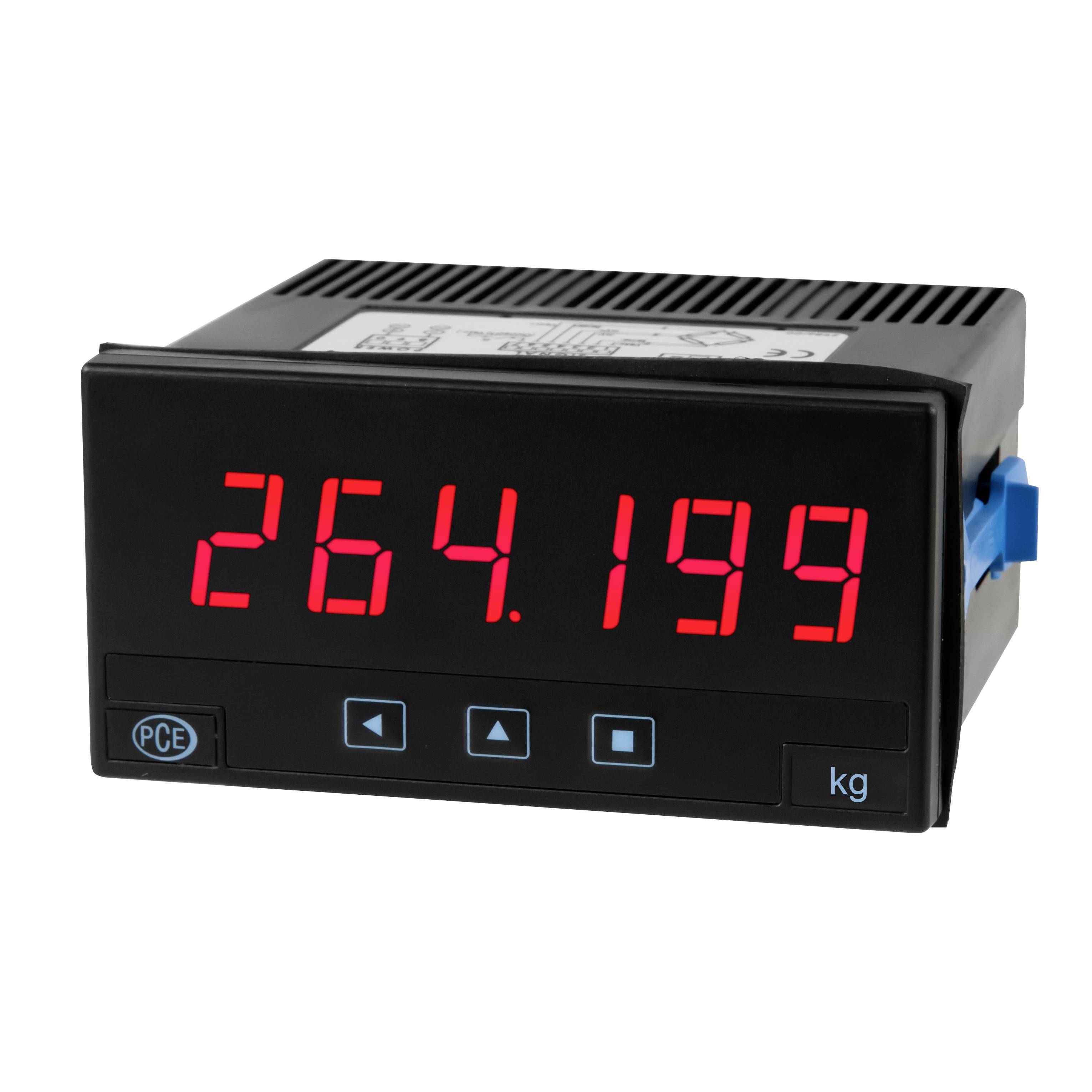

Afficheur numérique de panneau affichant '264.199' en chiffres LED rouges, avec l'étiquette d'unité 'kg' et des boutons de contrôle bleus sur un boîtier noir.

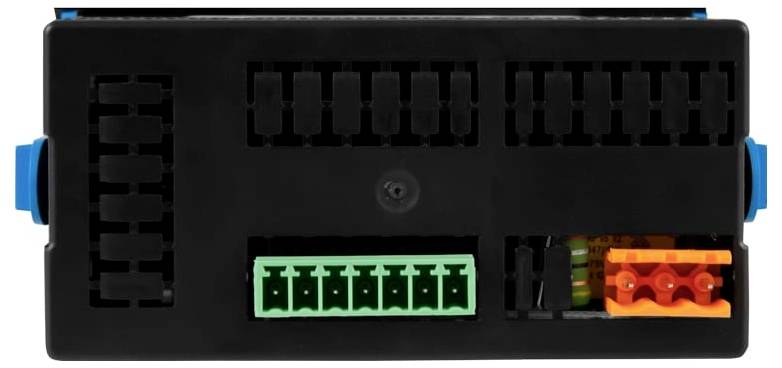

Module de commande électronique noir avec connecteurs étiquetés sur les ports, incluant une douille multi-broches verte et une douille orange à l'avant.

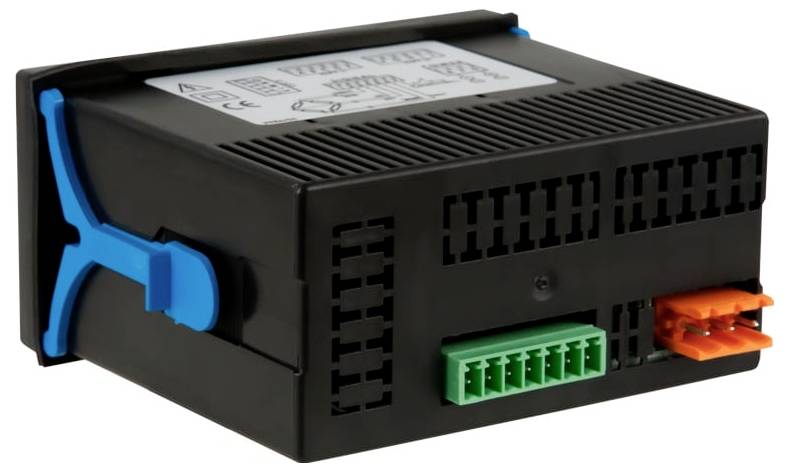

Module de commande électronique noir avec loquet latéral bleu et connecteurs de bornes verts et orange sur le devant.

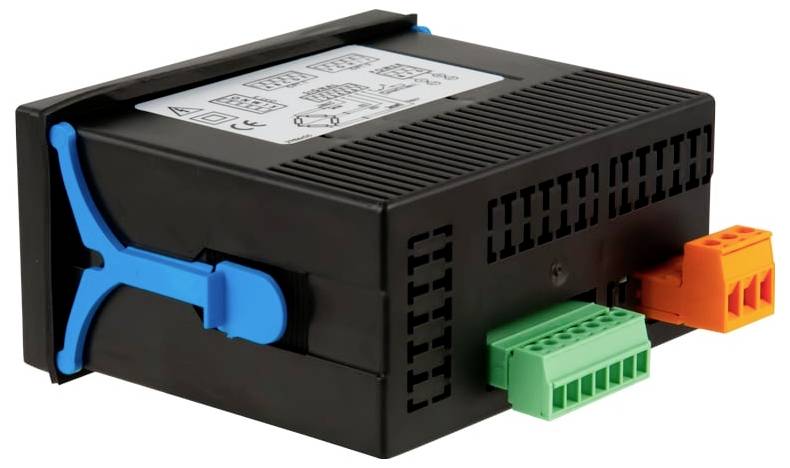

Module de commande électronique noir avec loquet latéral bleu et connecteurs de fiche verts et orange, montré sur fond blanc.

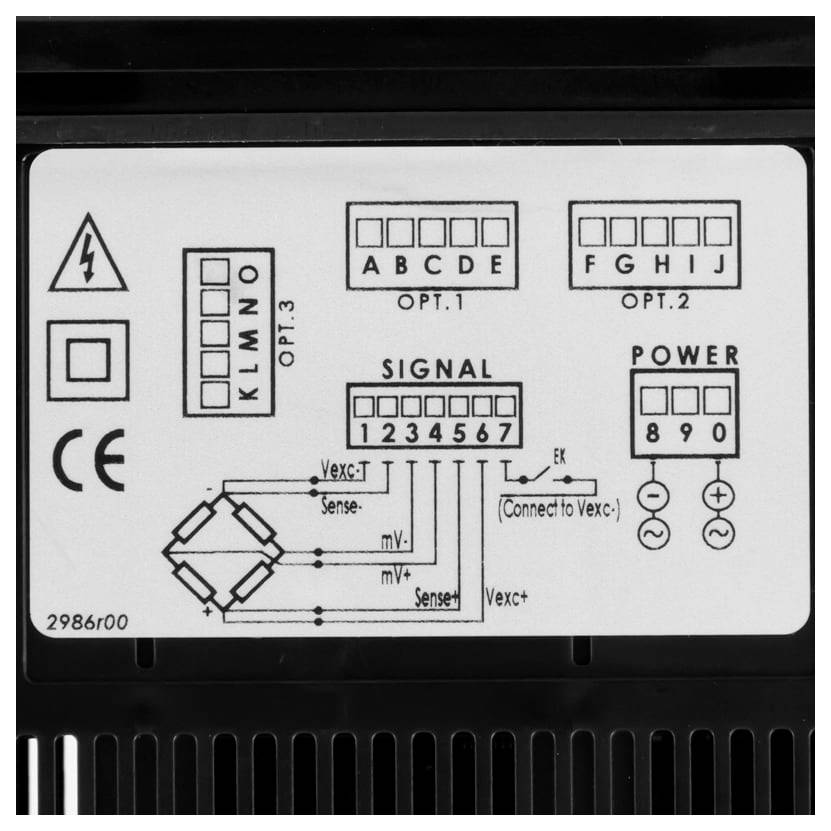

Diagramme étiqueté pour un module électronique montrant les assignations de bornes pour les connexions OPT.1, OPT.2, OPT.3, SIGNAL et POWER.

1/5

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 23 novembre

2 pièce(s)

Nombre

pièce(s)

Total (CHF 375.95 / pièce(s))

CHF 375.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Plus que 2 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Plage d'entrée de signal Précision à 25 °C. Sensibilité en mV/ V à 5 V. Sensibilité en mV/V à 10 V. 0 ... (100 VDC) ± 0,05 % % de la valeur Mo 20 mV/V 10 mV/V 0 ... 30 mV DC ± 0,05 % % de la valeur Mo 6 mV/V 3 mV/V 0 ... 20 mV DC ± 0,05 % % de la valeur Mo 4 mV/V 2 mV/V 0 ... 15 mV DC ± 0,05 % % de la valeur Mo 3 mV/V 1,5 mV/V 0 ... 10 mV DC ± 0,05 % % de la valeur Mo. 2 mV/V 1 mV/V 0 ... 5 mV DC ± 0,05 % % de la valeur Mo. 1 mV/V 0,5 mV/V Tension d'entrée maximale 30 V dans toutes les plages de mesure Tension d'alimentation des cellules de mesure 5 V ou 10 V. Courant maximal : 140 mA Nombre maximal de cellules de mesure (pour les cellules de mesure 350 ohms, 140 ma max.) Alimentation 5 V : 1 ... 8 cellules de mesure Alimentation 10 V : 1 ... 4 cellules de mesure Affichage LED à 6 chiffres à 7 segments Unités (utilisables par l'utilisateur) g, kg, t, pc, mg, lb, N, kN Couleur : rouge Hauteur des chiffres 14 mm Plage d'affichage -199999... 999999 Point décimal réglable après chaque chiffre représenté Affichage des sous-valeurs et des survaleurs clignotantes de l'affichage Taux de mesure (réglable) / temps de réponse 16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17 ms. Fréquence d'actualisation affichage 16 Hz Connexions électriques assemblages à vis 1. 2,5 mm² Alimentation électrique 11 ... 60 V DC / 24/48 V AC Puissance absorbée max. 1 W sans cartes de sortie Max. 4 W avec cartes de sortie Degré de protection avant : IP65 Montage du panneau de commutation Taille découpe de panneau 92 x 44 mm Dimensions 96 x 48 x 91 mm Poids : 150 g env. Température de fonctionnement 0 ... 50 °C Température de stockage -20 ... 70 °C Temps de chauffe env. 15 minutes

Type de produit: Afficheur numérique

Plage de mesure (min.): 0 V

Type: PCE-DPD-F2

Gamme de mesure (max.): 30 V

Technologie d'écran: LED

Affichage (nombre de points): 999999

Dim.: (L x l x H) 91 x 96 x 48 mm

Poids: 150 g

Eclairage écran: rouge

Profondeur d'encastrement: 91 mm

Couleur: rouge

Largeur: 96 mm

Hauteur: 48 mm

Longueur: 91 mm

Interfaces: borne à vis

Hauteur chiffres: 14 mm

: d'usine (sans certificat)

Documents & téléchargements

Fiche technique

Fiche technique 2452776 PCE Instruments PCE-DPD-F2 Afficheur numérique

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2452776 PCE Instruments PCE-DPD-F2 Afficheur numérique

Description

Affichage de la force PCE-DPD-F2 pour les jauges de contrainte avec mV/V / cartes de sortie modulaires / affichage LED 6 chiffres / alimentation 230 V ou 24 V l'affichage de l'installation est utilisé pour indiquer la force et le poids déterminés par les capteurs de force et les cellules de pesage avec des jauges de contrainte. Le signal de sortie de la cellule de mesure n'est pas important car l'affichage DMS permet de représenter le poids correct en mV/V en fonction de la sensibilité réglée. L'affichage DMS représente les valeurs mesurées sur un écran LED à 6 chiffres. La plage de mesure pourrait ainsi théoriquement être comprise entre -199999... 999999. En fonction de la mise à l'échelle souhaitée et réglée, une étiquette d'unité correspondante peut être appliquée sur l'écran d'installation. L'affichage DMS peut alimenter directement la cellule de mesure raccordée avec des jauges de contrainte. La tension d'alimentation peut être comprise entre 5 V et 10 V. En fonction de la tension sélectionnée, jusqu'à 8 ou 4 cellules de force ou de pesage peuvent être connectées à l'écran numérique DMS. Cet affichage numérique pour mV/V est particulièrement adapté au concept de sortie modulaire. Différentes cartes de sortie interchangeables sont disponibles ici en fonction du cas d'utilisation.
