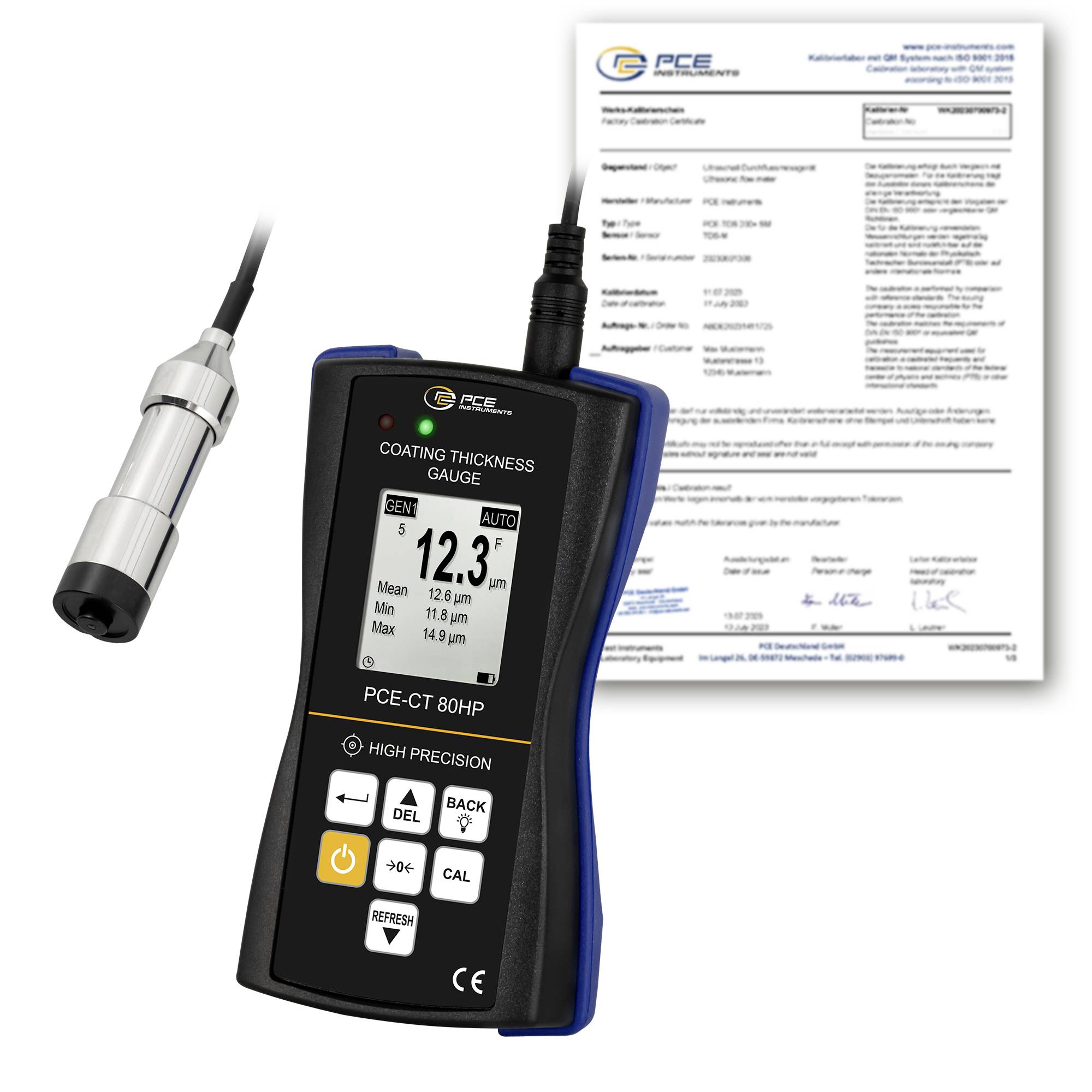

PCE Instruments PCE-CT 80HP-FN2-ICA Appareil de mesure d'épaisseur de couche 0 - 2000 µm étalonné (ISO)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 1’091.54 / pièce(s))
CHF 1’153.34
-5 %
CHF 1’091.54
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
PROFESSIONNEL. CALIBRÉ. ÉQUIPEMENT. PCE-CT 80HP-FN2-ICA
- Rainure en V pratique sur les têtes de mesure
- Haute précision pour les petits revêtements
- Seuils de valeur réglables
- Mémoire de données pour 2000 valeurs de mesure
- Plage de mesure allant jusqu'à 0 ... 2000 µm
- En option avec certificat d'étalonnage ISO
- Avec certificat d'étalonnage
Caractéristiques techniques
- Plage de mesure Fe : 0 ... 2000 µm ; NFe : 0 ... 2000 µm
- Précision après étalonnage du film ±(1,0 % en MW. + 1 µm)
- Précision à zéro ±(1,5 % en MW. + 1 µm)
- Diamètre de la sonde Ø17 mm
- Autres spécifications
- Résolution de 0,1 µm (<100 µm), 1 µm (>100 µm)
- Matériaux mesurables
- Substrats Fe tels que: Substrats Fe tels que: Acier et fer
- NFE Stubstaten tels que: NFE substrats tels que: Aluminium et cuivre
- Min. Rayon de courbure convexe 5 mm
- Min. Rayon de courbure concave 25 mm
- Min. Surface de mesure Ø17 mm
- Min. Épaisseur de la couche 0,2 mm (sur mince. Matériaux)
- 0,05 mm (sur non-magn. Matériaux)
- Mode sonde autonome. Mode avec détection de matériau (Fe + NFe); Mode magnétique (Fe): Mode de courant de Foucault (NFe)
- Calibrage multi-points (1 ... 4 points pour chaque groupe); étalonnage du point zéro
- Unités µm, mm, mils

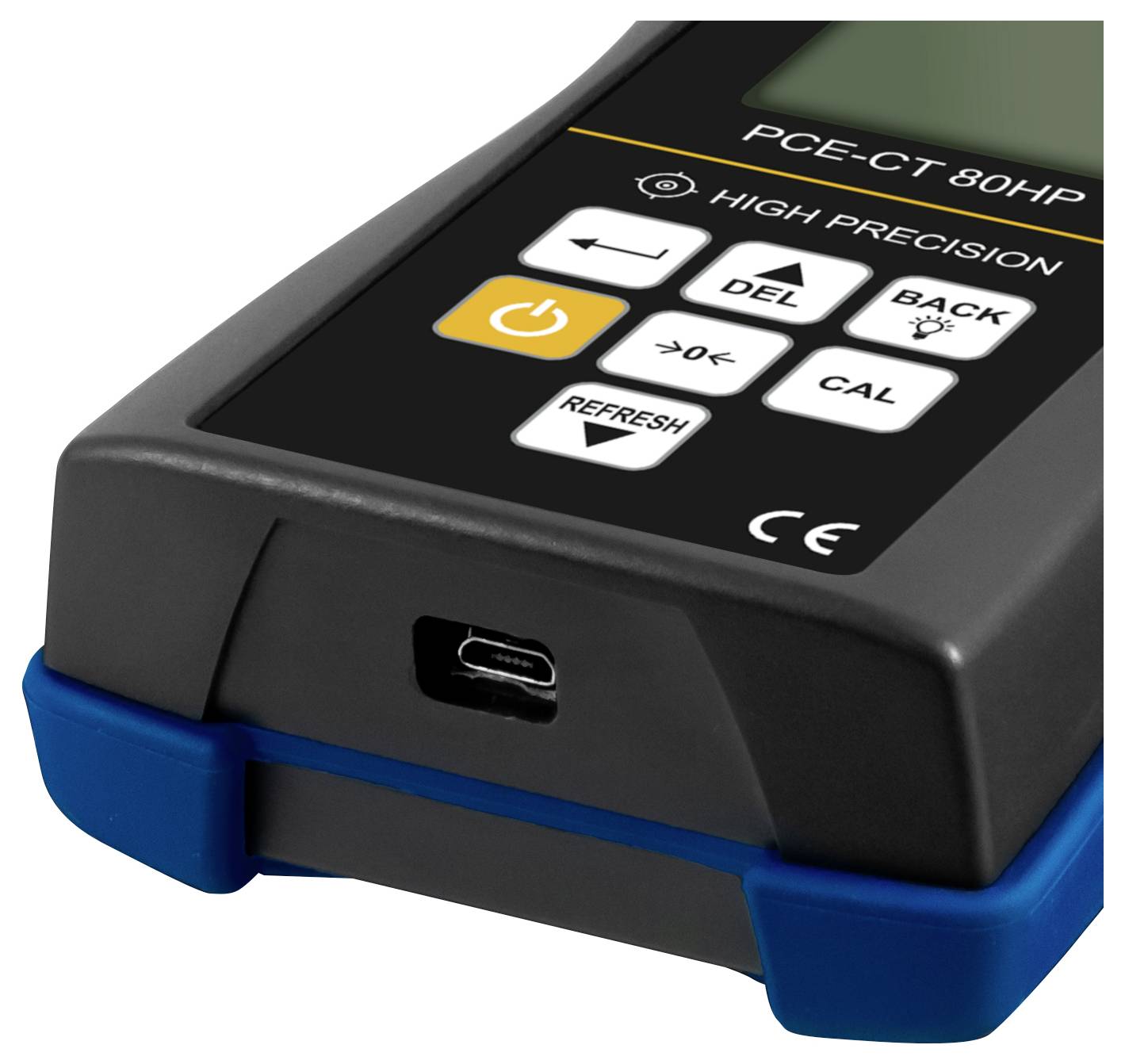

- Transfert de données USB 2.0
- Mémoire un groupe de mesure volatile (mode DIR); quatre groupes de mesure avec autom. Stockage et 2000 valeurs de mesure max. (Mode GEN)
- Fonctions statistiques Nombre d. Mesures, Moyenne, Minimale, Maximum, Écart type
- Affichage de l'alarme en cas de dépassement des limites d'alarme supérieure et inférieure réglables
- Arrêt automatique : Autom. Mode d'arrêt (3 min.)
- Alimentation électrique 3 piles AAA 1,5 V
- Affichage 128 x 128 px Affichage LCD
- Affichage supplémentaire de l'état de la batterie, détection d'erreurs
- Conditions de fonctionnement 0 ... +50 °C ; 20 ... 90 % r. F. non condensé
- Conditions de stockage -10 ... +60 °C ; 20 ... 90 % r. F. non condensé
- Dimensions 143 x 71 x 37 mm (L x l x h)
- Poids avec capteur et piles: 271 g
- Type de produit
Appareil de mesure d'épaisseur de couche
- Type de mesure
Acier
Aluminium
Laiton
Zinc
Fonte
Fonte grise
Cuivre
Matériau non ferreux
Matériau ferreux
Couches isolantes sur métaux non-magnétiques
- Plage de mesure
0 - 2000 µm
ISO
- Alim.
4.5 V
- Dim.
(L x l x H) 143 x 71 x 37 mm
- Poids
271 g
- Affichage
LCD
- Résolution
0.1 µm
- Précision
1 %
- Contenu
1 pc(s)
- Plage de mesure (max.)
2000 µm
- Plage de mesure (min.)
0 µm
- Méthode de mesure
Aimant
courant de Foucault
- Largeur
71 mm
- Hauteur
37 mm
- Longueur
143 mm
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812841 PCE Instruments PCE-CT 80HP-FN2-ICA Appareil de mesure d'épaisseur de couche 0 - 2000 µm étalonné (ISO)
Description

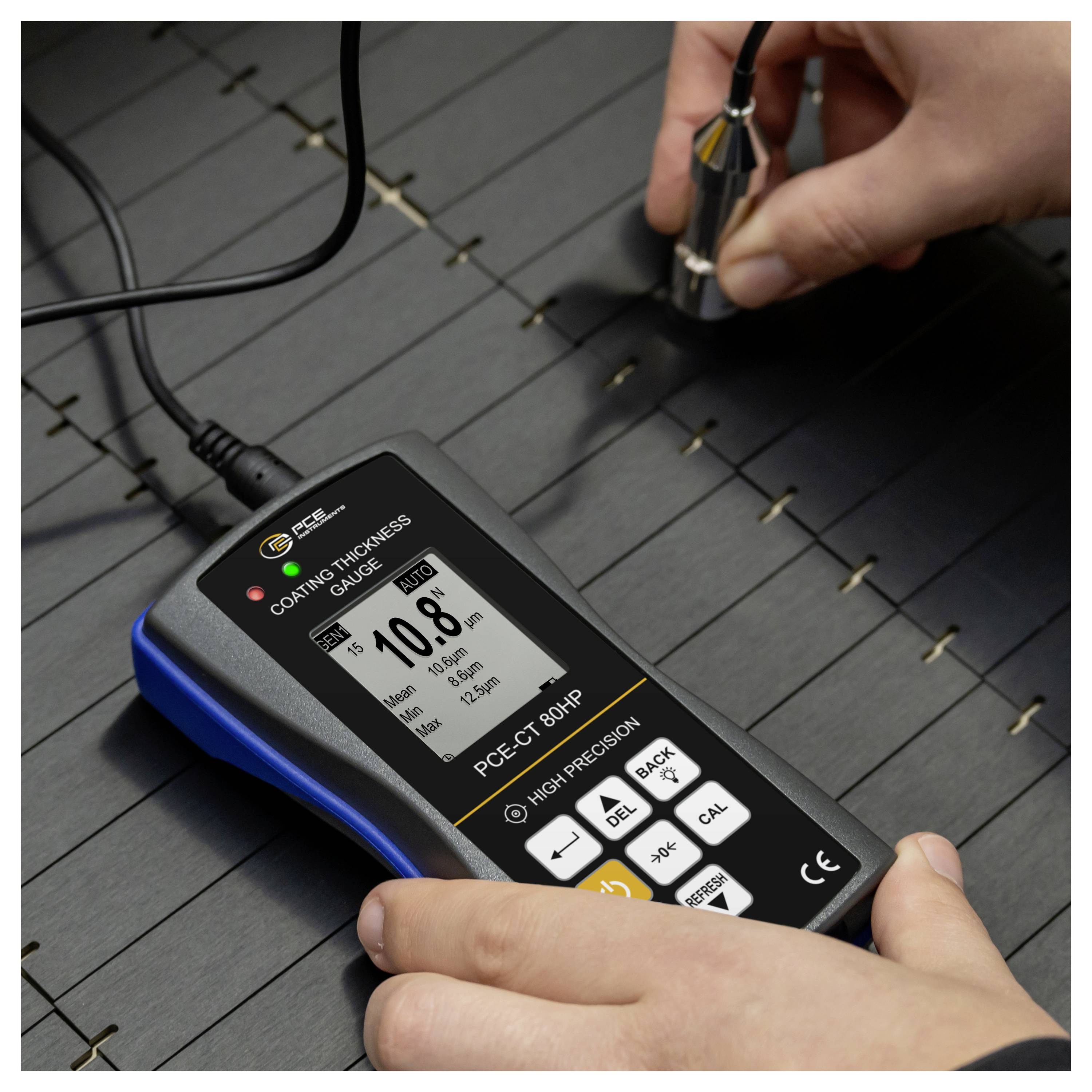

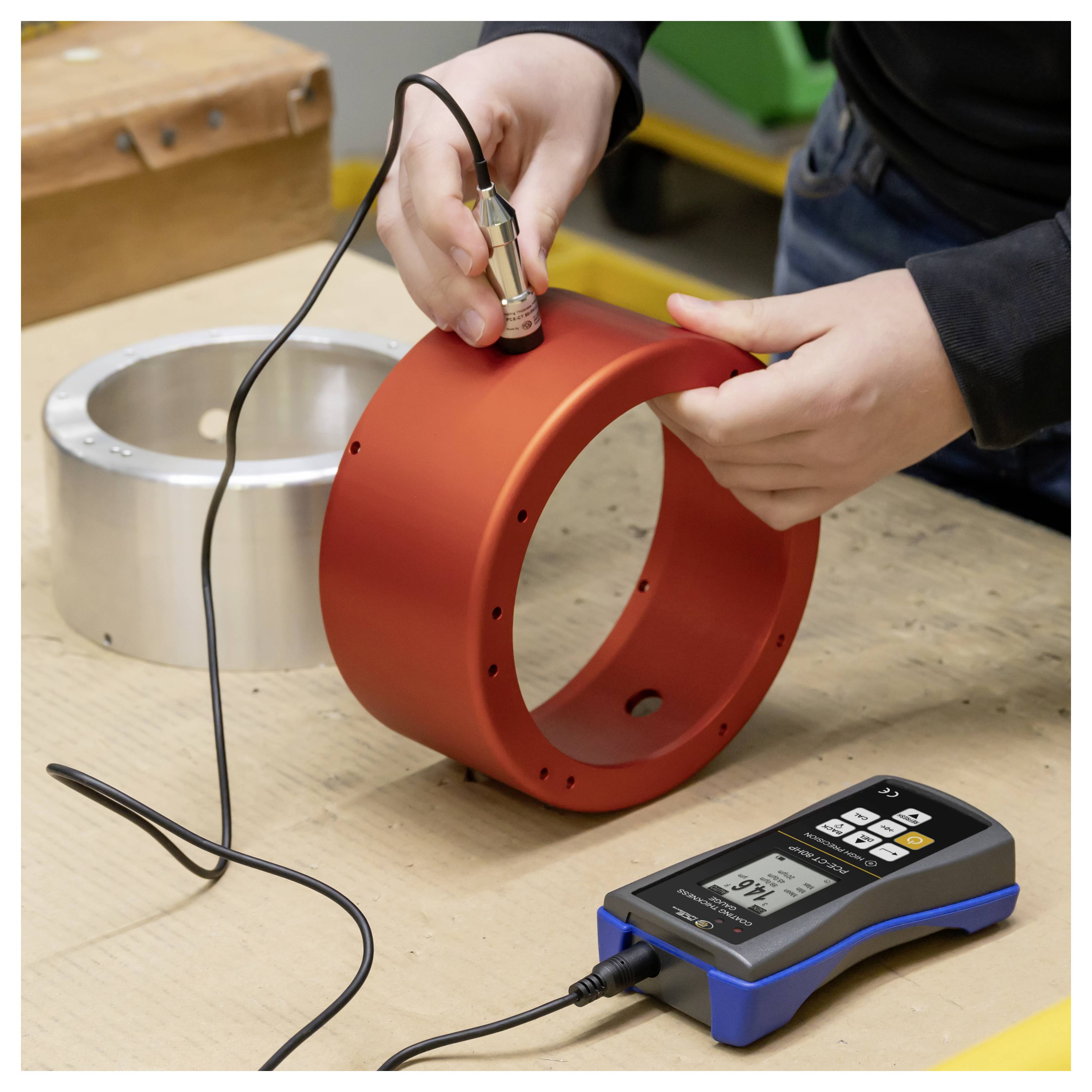

Le mesureur d'épaisseur de couche peut déterminer de manière fiable l'épaisseur des plastiques, vernis et autres revêtements, par exemple, sur des métaux ferreux et non ferreux. Avec une plage de mesure allant jusqu'à 0 à 2000 µm sur des métaux ferreux, l'appareil de mesure d'épaisseur de couche couvre une large gamme de tâches de mesure. En raison de la précision jusqu'à ±(1,0 % v.MW. +0,5 µm), le mesureur d’épaisseur de couche est un instrument de mesure très précis. Le capteur de l'appareil de mesure d'épaisseur de couche a une rainure en V. Grâce à cette rainure en V, il est possible d'effectuer des mesures sur des surfaces convexes à l'aide du mesureur d'épaisseur de couche. En plus des surfaces convexes, des mesures peuvent également être effectuées sur des surfaces concaves à l'aide du mesureur d'épaisseur de couche.
Pendant les mesures, les valeurs mesurées peuvent être enregistrées sur l'appareil de mesure d'épaisseur de couche. Une mémoire de 2.000 valeurs de mesure maximum est disponible pour l'appareil de mesure d'épaisseur de couche. Après un passage de mesure, les valeurs mesurées peuvent être transférées à un ordinateur à l'aide du logiciel. Pour un traitement ultérieur des valeurs mesurées, elles peuvent être exportées au format CSV.
La fonction d'alarme de valeur limite de l'appareil de mesure d'épaisseur de couche permet d'enregistrer une plage de consigne réelle. Si l'élément d'essai est situé dans la zone enregistrée de l'appareil de mesure de l'épaisseur de couche, cela est signalé par une LED verte. Si la valeur mesurée se trouve en dehors de la plage définie, cela est signalé par une LED rouge de l'appareil de mesure de l'épaisseur de couche. En raison de la fonction d'alarme de valeur limite, l'appareil de mesure d'épaisseur de couche est utilisé, par exemple, pour le contrôle d'entrée et de fin pour l'assurance de la qualité.
Pour une protection particulière de l'électronique, le boîtier de l'appareil de mesure d'épaisseur de couche est en outre caoutchouté. En option, l'appareil de mesure d'épaisseur de couche peut être équipé d'un certificat de calibrage ISO.
Ce texte a été traduit par une machine.
Pendant les mesures, les valeurs mesurées peuvent être enregistrées sur l'appareil de mesure d'épaisseur de couche. Une mémoire de 2.000 valeurs de mesure maximum est disponible pour l'appareil de mesure d'épaisseur de couche. Après un passage de mesure, les valeurs mesurées peuvent être transférées à un ordinateur à l'aide du logiciel. Pour un traitement ultérieur des valeurs mesurées, elles peuvent être exportées au format CSV.
La fonction d'alarme de valeur limite de l'appareil de mesure d'épaisseur de couche permet d'enregistrer une plage de consigne réelle. Si l'élément d'essai est situé dans la zone enregistrée de l'appareil de mesure de l'épaisseur de couche, cela est signalé par une LED verte. Si la valeur mesurée se trouve en dehors de la plage définie, cela est signalé par une LED rouge de l'appareil de mesure de l'épaisseur de couche. En raison de la fonction d'alarme de valeur limite, l'appareil de mesure d'épaisseur de couche est utilisé, par exemple, pour le contrôle d'entrée et de fin pour l'assurance de la qualité.
Pour une protection particulière de l'électronique, le boîtier de l'appareil de mesure d'épaisseur de couche est en outre caoutchouté. En option, l'appareil de mesure d'épaisseur de couche peut être équipé d'un certificat de calibrage ISO.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 x mesureur d'épaisseur de couche PCE-CT 80HP-FN2-ICA
- 3 piles AAA 1,5 V
- 1 x mallette de transport
- 1 x jeu de films standard
- 1 x plaques d'étalonnage (Fe et NFe)
- 1x mode d'emploi
- 1 x certificat d'étalonnage ISO
