PCE Instruments Capteur à ultrasons PCE-TDS 200 MR-ICA Tension de fonctionnement (gamme): 5 V Plage de mesure: 0 - 32 m/

Le débitmètre à ultrasons a une plage de mesure de ±32 m/s. Avec une précision de ±1,5 % en MW. Pour un diamètre de tube de DN ≥50, ±3,5 % en MW. Pour un diamètre de tube de DN <50 et une reproductibilité de ±0,5 % en MW. Le débitmètre à ultrasons est un instrument de mesure particulièrement précis. Pour l'installation des capteurs sur le débitmètre à ultrasons, une aide à l'installation est disponible. L'aide à l'installation affiche graphiquement la qualité du signal du débitmètre à ultrasons. De plus, il est indiqué graphiquement si les capteurs du débitmètre à ultrasons sont positionnés à la bonne distance les uns des autres. Pour effectuer la mesure du débit avec le débitmètre à ultrasons, après avoir entré les spécifications du tube et du fluide, la vitesse du flux, le débit volumique et le volume sont affichés. Lors de l'affichage des valeurs de mesure, les unités les plus diverses sont disponibles pour le débitmètre à ultrasons. Par exemple : cube, l, gal, igl, mgl, cf, bal, ib et ob.

Lors d'une mesure, il est possible d'enregistrer les valeurs mesurées via la fonction d'enregistreur de données du débitmètre à ultrasons. Les conditions de démarrage et d'arrêt ainsi que l'intervalle de stockage de 1 seconde à 12 heures peuvent être réglés sur le débitmètre à ultrasons. Un point de mémoire contient une seule fois toutes les grandeurs de mesure du débitmètre à ultrasons. Les valeurs mesurées sont stockées sur la mémoire installée de 32 GB sur le débitmètre à ultrasons. 10 millions de points de mesure peuvent être enregistrés sur le débitmètre à ultrasons.

Avec le logiciel en option, les valeurs de mesure enregistrées peuvent être lues par le débitmètre à ultrasons. Pour l'analyse, les valeurs mesurées du débitmètre à ultrasons peuvent être affichées sous forme de tableau et de graphique. Pour un traitement ultérieur des valeurs mesurées du débitmètre à ultrasons, elles peuvent être exportées au format .csv. Alternativement, un rapport PDF peut être créé via le logiciel. Pour une utilisation simplifiée, le débitmètre à ultrasons peut être réglé via le logiciel. Une vue en direct des valeurs mesurées du débitmètre à ultrasons est également possible avec le logiciel.

Pour déterminer la quantité de chaleur avec le débitmètre à ultrasons, deux thermocouples supplémentaires sont nécessaires. Ils sont disponibles sur le PCE-TDS 200+. Les deux thermocouples du débitmètre à ultrasons sont raccordés au débit avant et arrière d'un système de tuyauterie. Sur la base de la différence de température et du débit mesuré, le débitmètre à ultrasons peut déterminer la quantité de chaleur. Si nécessaire, le débitmètre à ultrasons peut calculer et afficher les coûts simultanément, pendant la mesure, par unité de chaleur. Ainsi, le débitmètre à ultrasons trouve son application, par exemple lors de la vérification du système de chauffage.

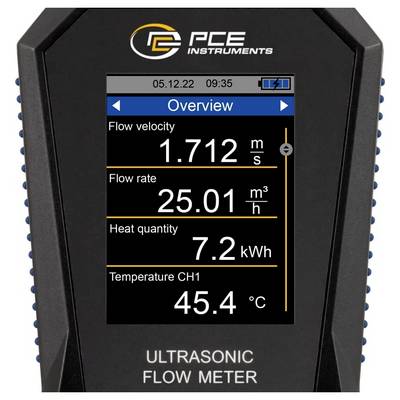

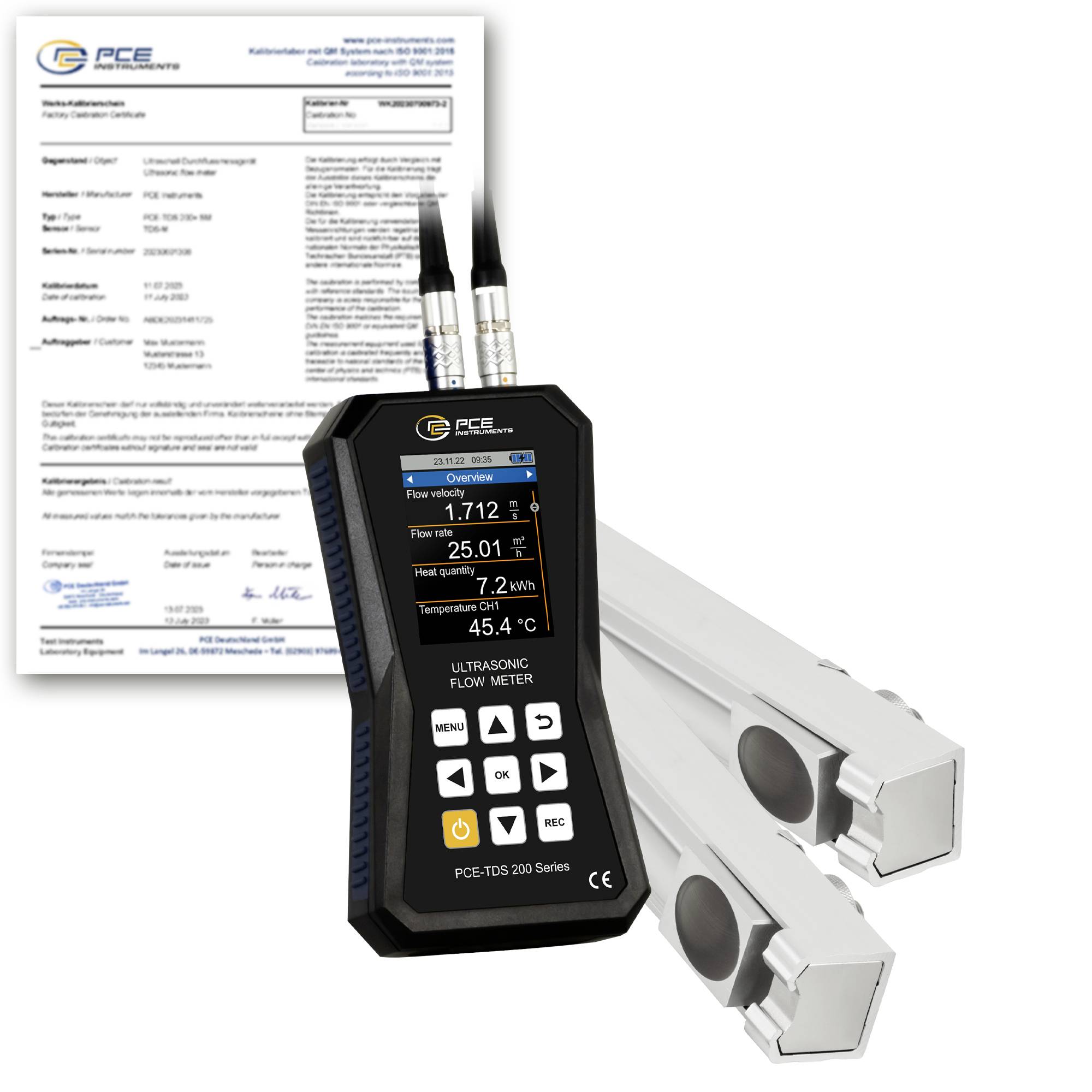

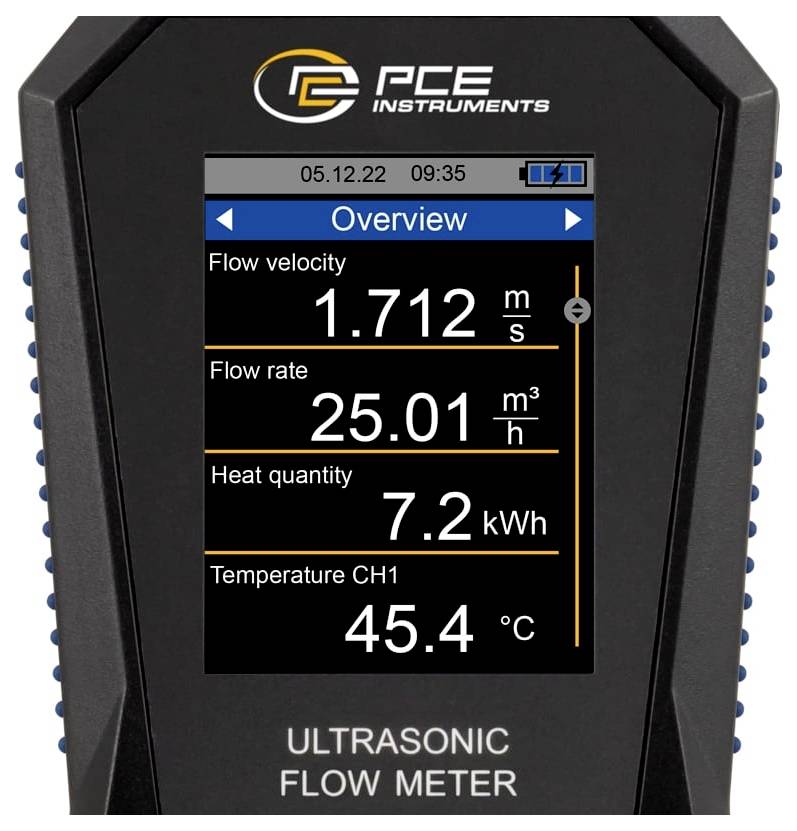

L'écran couleur LC du débitmètre à ultrasons a une taille de 2,8" et est donc facile à lire. En option, le débitmètre à ultrasons peut être équipé d'un certificat d'étalonnage ISO ou DAkkS.

CAPTEUR PCE-TDS 200 MR

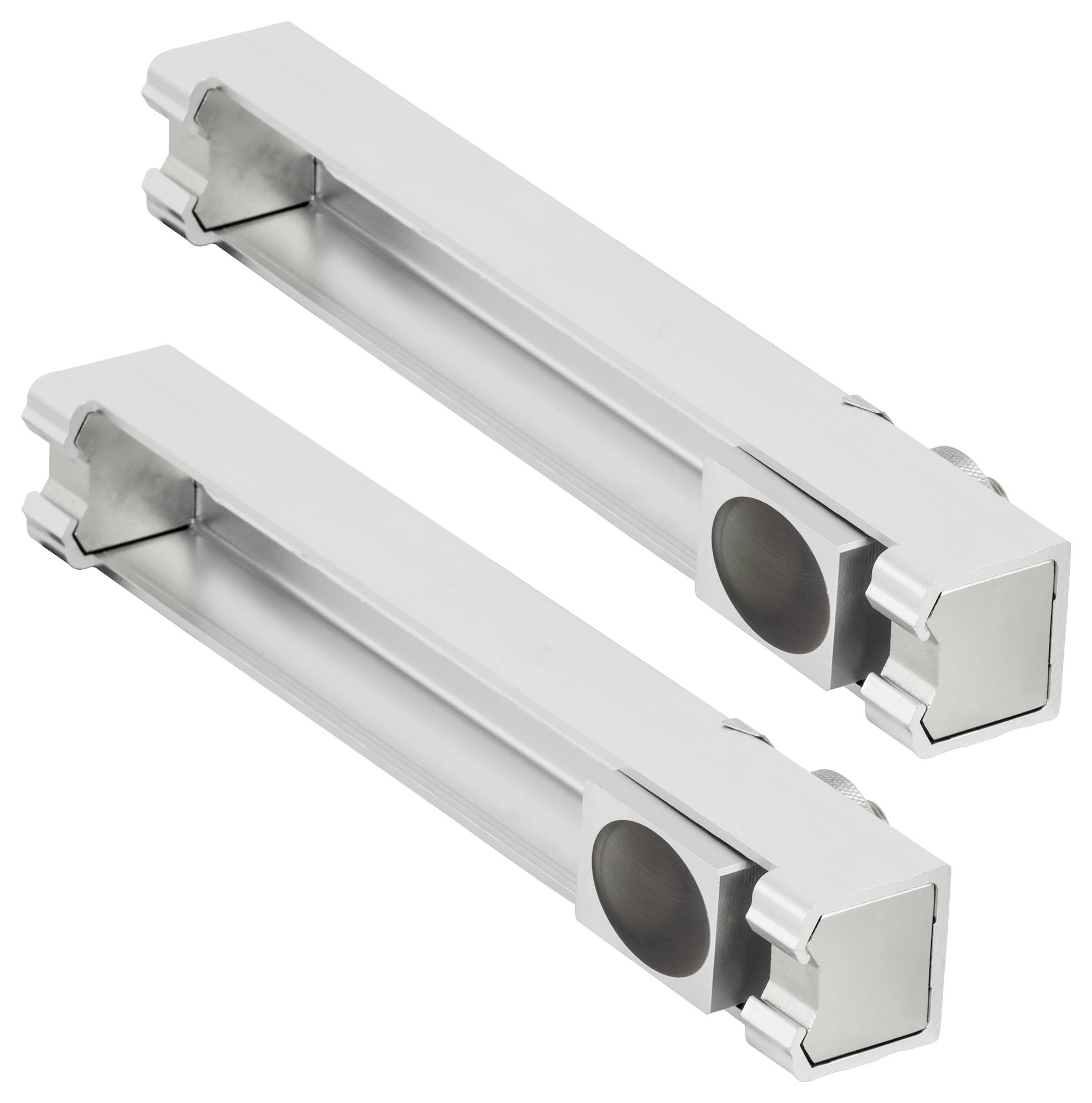

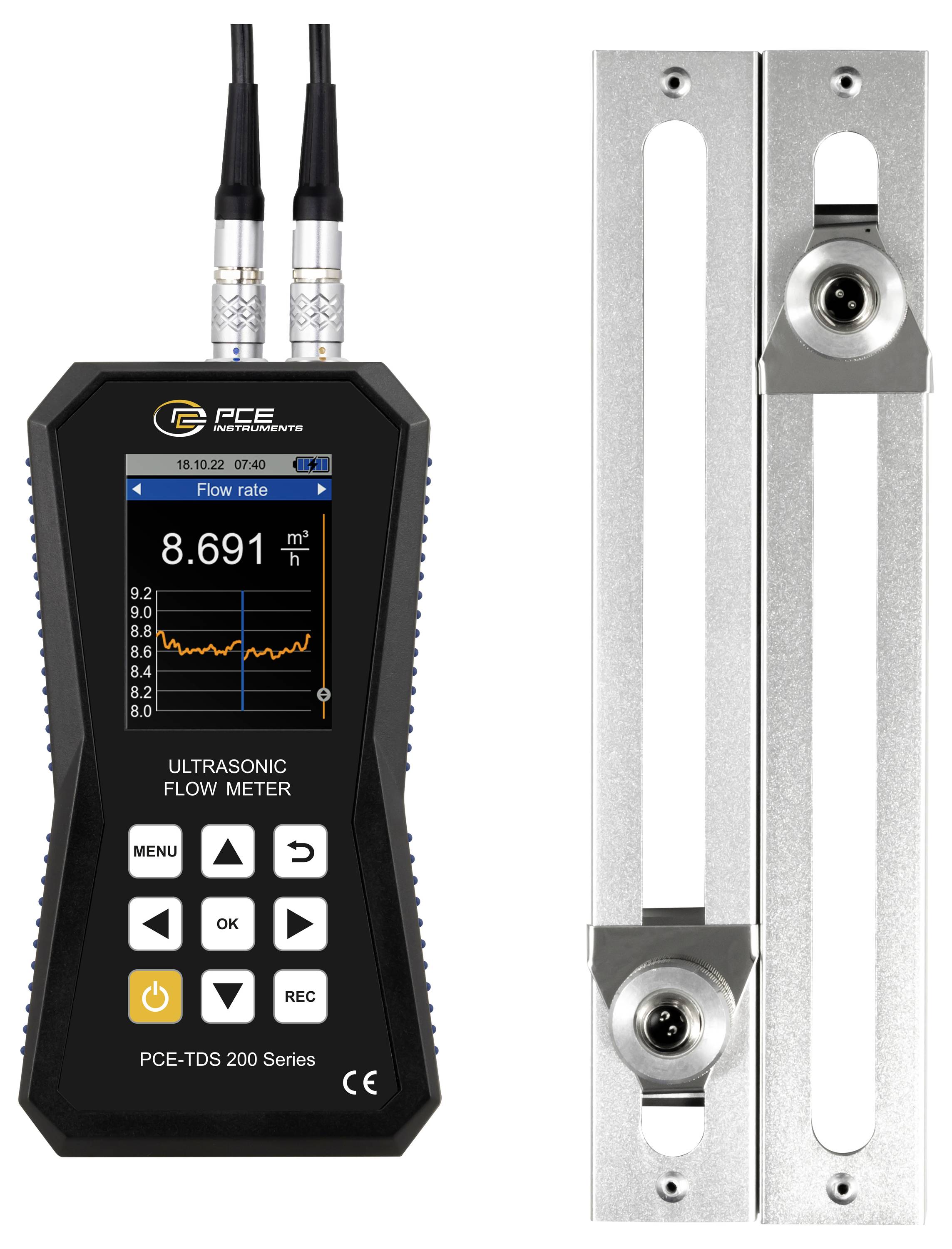

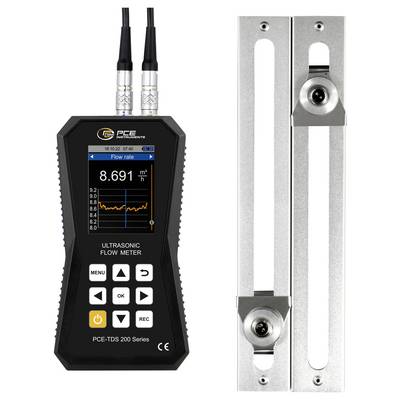

Capteurs On Rail séparés pour les tailles de tuyaux DN 50 … 700 / 57 … 720 mm. La résistance à la température est comprise entre -30 … 160 °C. Le capteur sur le rail respectif se trouve sur un rail et peut donc être positionné de manière appropriée. Sous les rails, il y a des aimants qui permettent de s'accrocher de manière autonome aux tuyaux contenant un métal ferreux.
