Name: Panasonic ST4-A1-J02V
Brand: Panasonic
SKU: 507106
Availability: BackOrder

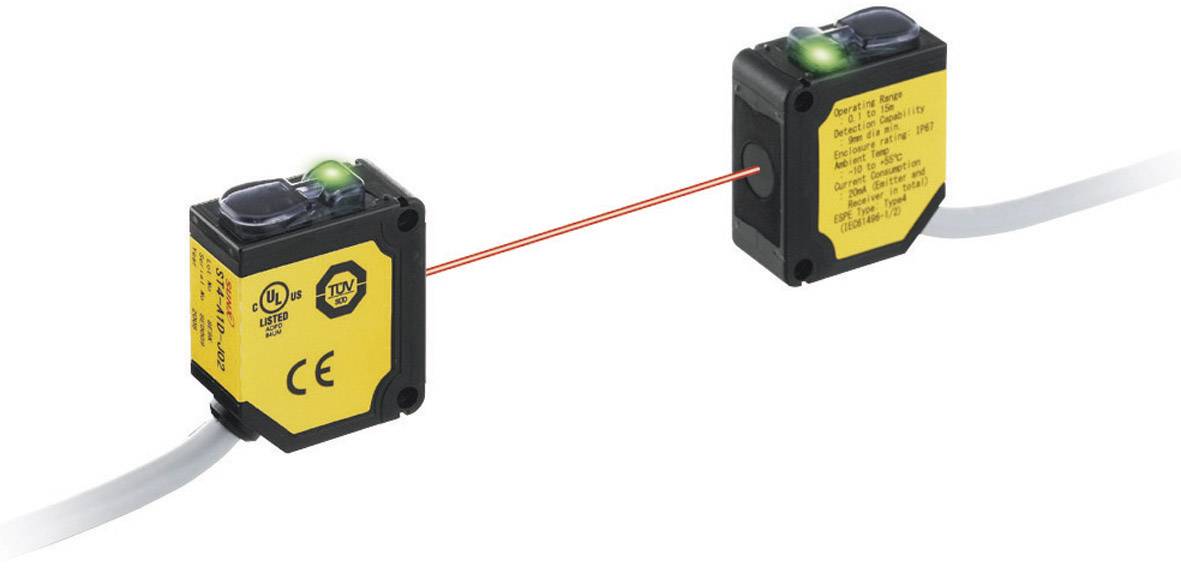

'Capteur photoélectrique à boîtier jaune émettant un rayon laser rouge vers un détecteur situé en face.'

Photo non contractuelle

Type de produit

Barrière photoélectrique

Longueur

28 mm

Hauteur

31 mm

Type

ST4-A1-J02V

Domaine d'application

Protection des personnes

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 331.95 / pièce(s))

CHF 331.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrière immatérielle ST4, type 4

Notre service pour vous

Caractéristiques techniques

Plus petit objet détectable : diam. 9 mm
Diode émettrice : LED infrarouge (870 nm)
Catégorie de sécurité : EN 61496-1/2 (type 4) / ISO 13849-1 (catégorie 4, PLe) / IEC 61508-1 à 7 (SIL 3)

Type de produit: Barrière photoélectrique

Type: ST4-A1-J02V

Domaine d'application: Protection des personnes

Consommation électrique max.: 11 mA

Taille du plus petit objet à détecter (Ø): 9 mm

Branchement: connecteur

Longueur de câble: 0.2 m

Type d'émetteur: Led infrarouge

Longueur d’onde: 870 nm

Portée (min.): 0.1 m

Portée (max.): 15 m

Niveau de performance: PL e

Niveau d'intégrité de la sécurité: SIL 3

Catégorie de sécurité: 4

Rayons: 1

Contenu: 1 pc(s)

: IP67

Longueur: 28 mm

Largeur: 14 mm

Hauteur: 31 mm

Dim.: (L x l x H) 28 x 14 x 31 mm

Température min.: -10 °C

Température max.: +55 °C

Modèle: Barrière immatérielle de sécurité

Consommation électrique: (tête de capteur) émetteur 11 mA/récepteur 9 mA

Type: ST4-A1-J02V

Portée: 0.1 - 15 m

Certification: CE/TÜV

Température de fonctionnement: -10 - +55 °C

Connexion: Câble avec connecteur/0,2 m

Documents & téléchargements

Fiche technique

Fiche technique 507106 Panasonic ST4-A1-J02V

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 507106 Panasonic ST4-A1-J02V

Description

Chez les barrières immatérielles à faisceau unique ST4, les têtes de capteurs (émetteur et récepteur) sont de forme compacte et séparées du contrôleur. Ainsi, l'appareil peut être intégré dans des applications précises aux zones dangereuses inhabituelles (très petites ouvertures, forme de la pièce inhabituelle, manque de place, obstacles). La portée est de 15m. Avec potentiomètre pour le réglage de la puissance d'émission. Montage en série de 6 systèmes maximum. Affichage LED bicolore (rouge/vert) pour indiquer l'interruption du faisceau, pour le contrôle des fonctionnalités lors du fonctionnement ainsi que pour l'alignement du faisceau lors du montage. Fonctions d'inhibition différentes. L'alimentation se fait par l'intermédiaire de l'unité de commande.
Application : protection au niveau de lieux d'accidents (par ex. au niveau d'une presse, dans la zone de manipulation d'une machine, au niveau d'une station de montage), sécurité des portes, sécurité des accès (par ex. d'une cellule robotisée ou d'une zone de montage).
