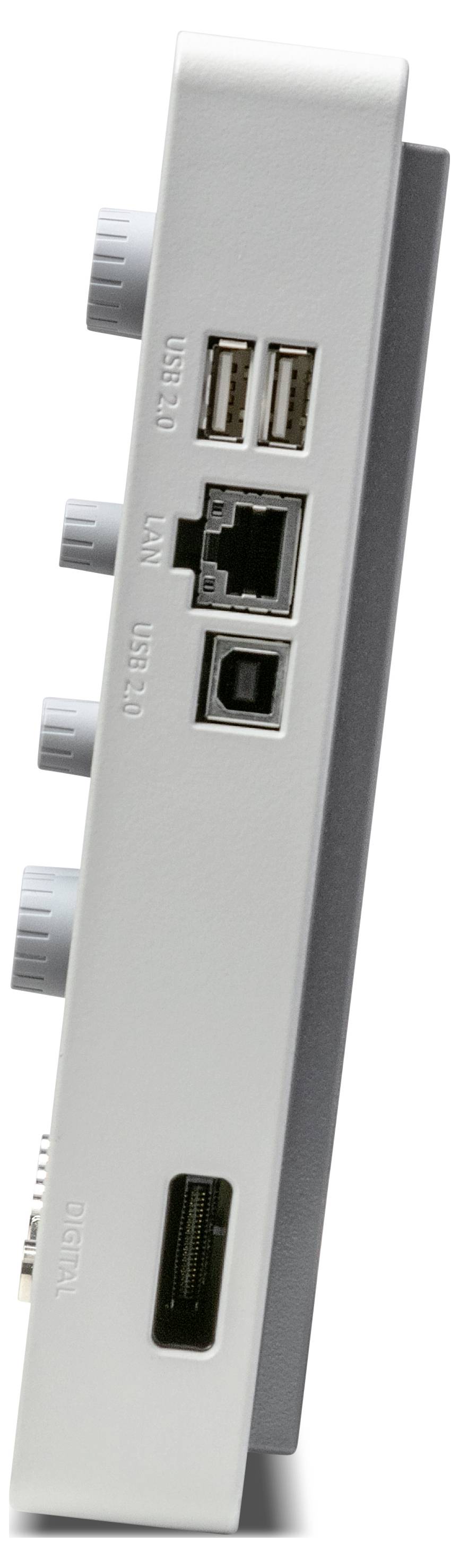

Oscilloscope numérique Tektronix MSO24-EDU 2-BW-100 100 MHz 1.25 Géch/s 10000 kpts signal mixte (MSO)

Oscilloscope compact et polyvalent pour le débogage quotidien

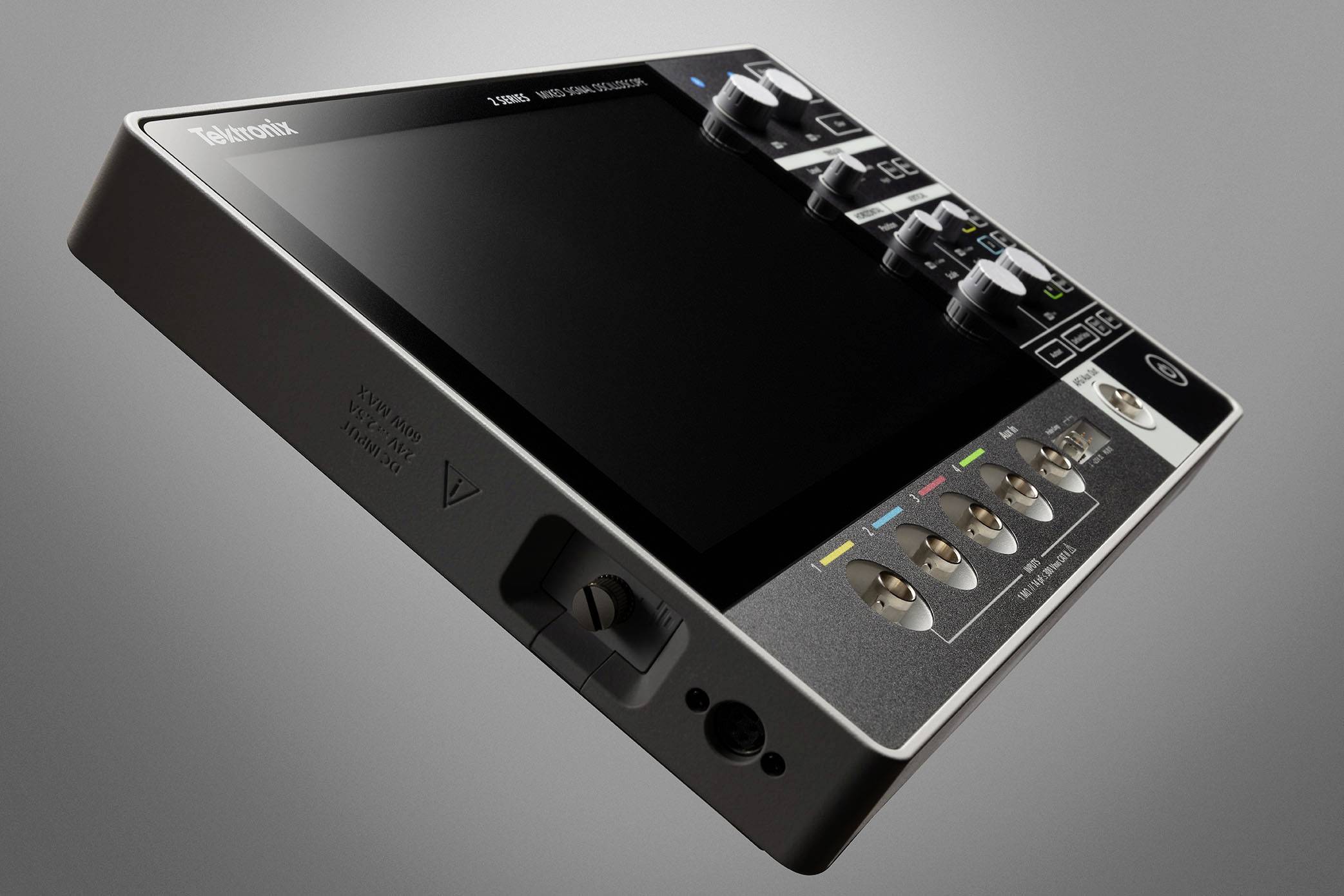

La série MSO 2 dispose de 4 canaux analogiques, d'une bande passante de 100 MHz, d'un taux d'échantillonnage de 1,25 GS/s, d'un MSO 16 canaux, d'un AFG de 50 MHz, générateur de motifs binaires numérique 4 bits, déclencheur de confort et décodage de protocole - tout dans un boîtier compact d'une épaisseur de 1,5". La série MSO 2 est L'oscilloscope pour le débogage et le test électroniques, peu importe l'endroit où vous travaillez.
Avec un écran tactile capacitif et une interface utilisateur extrêmement intuitive, spécialement conçue pour le fonctionnement tactile, la série MSO 2 fait partie des oscilloscopes primés de nouvelle génération de Tektronix. L'interface utilisateur et l'interface programmatique peuvent être utilisées plus facilement avec n'importe quel oscilloscope de nouvelle génération.

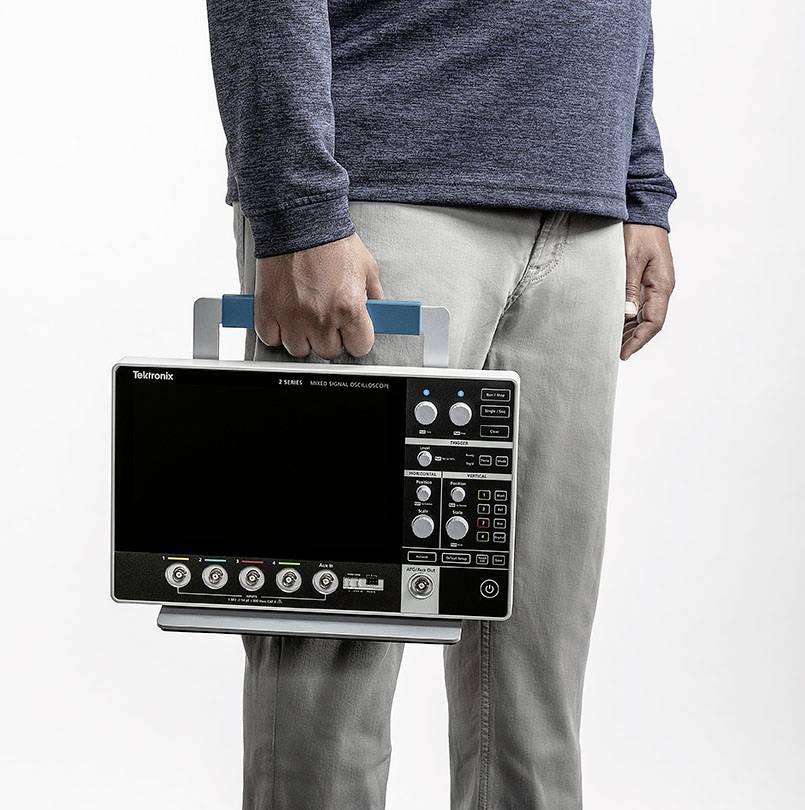

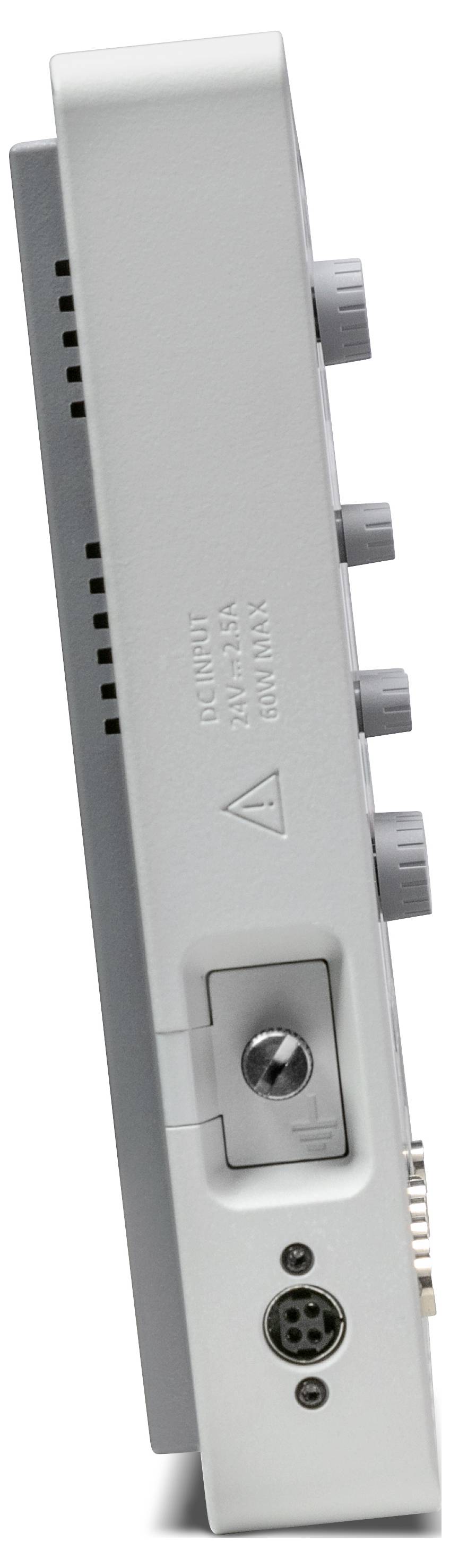

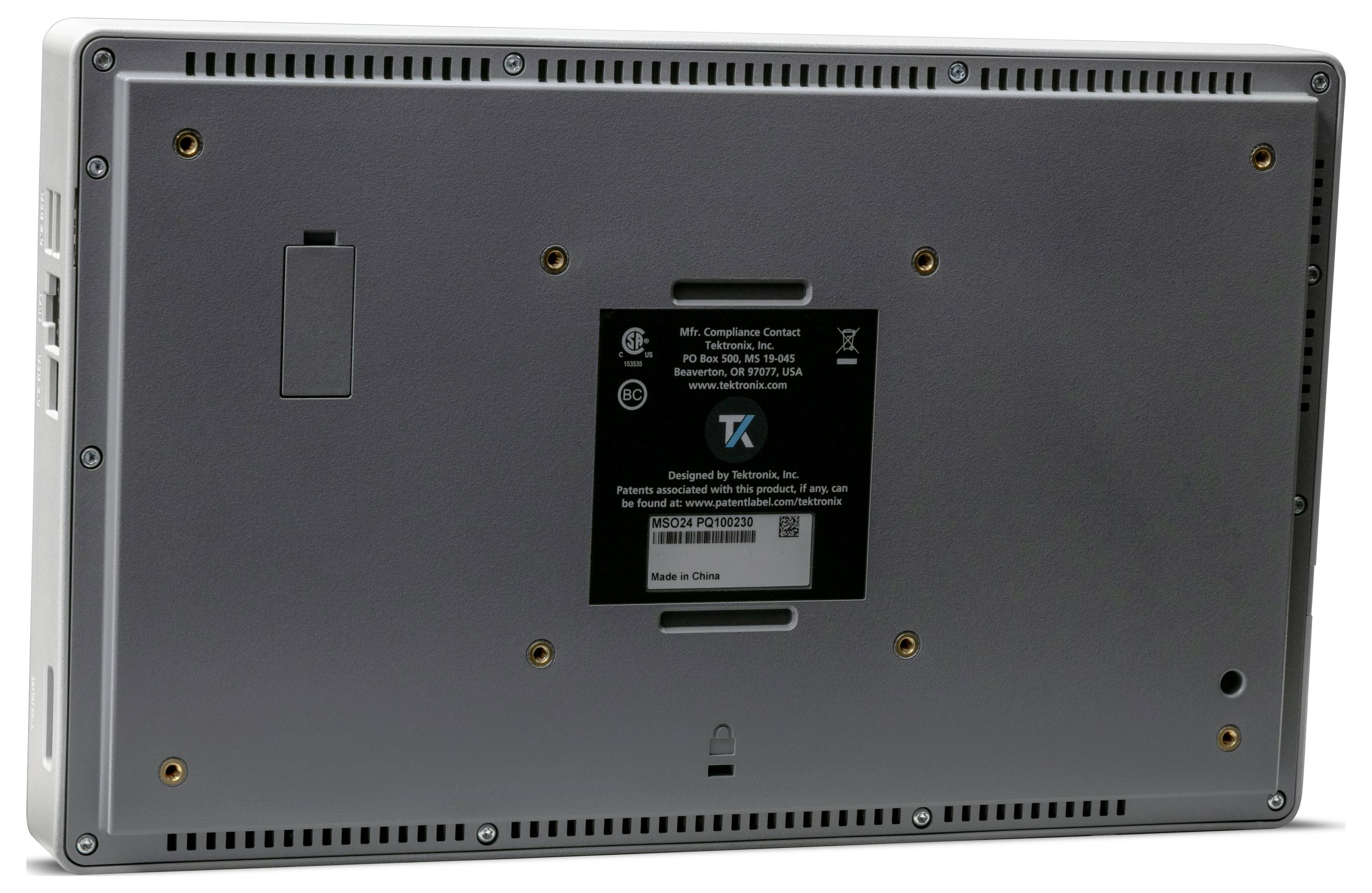

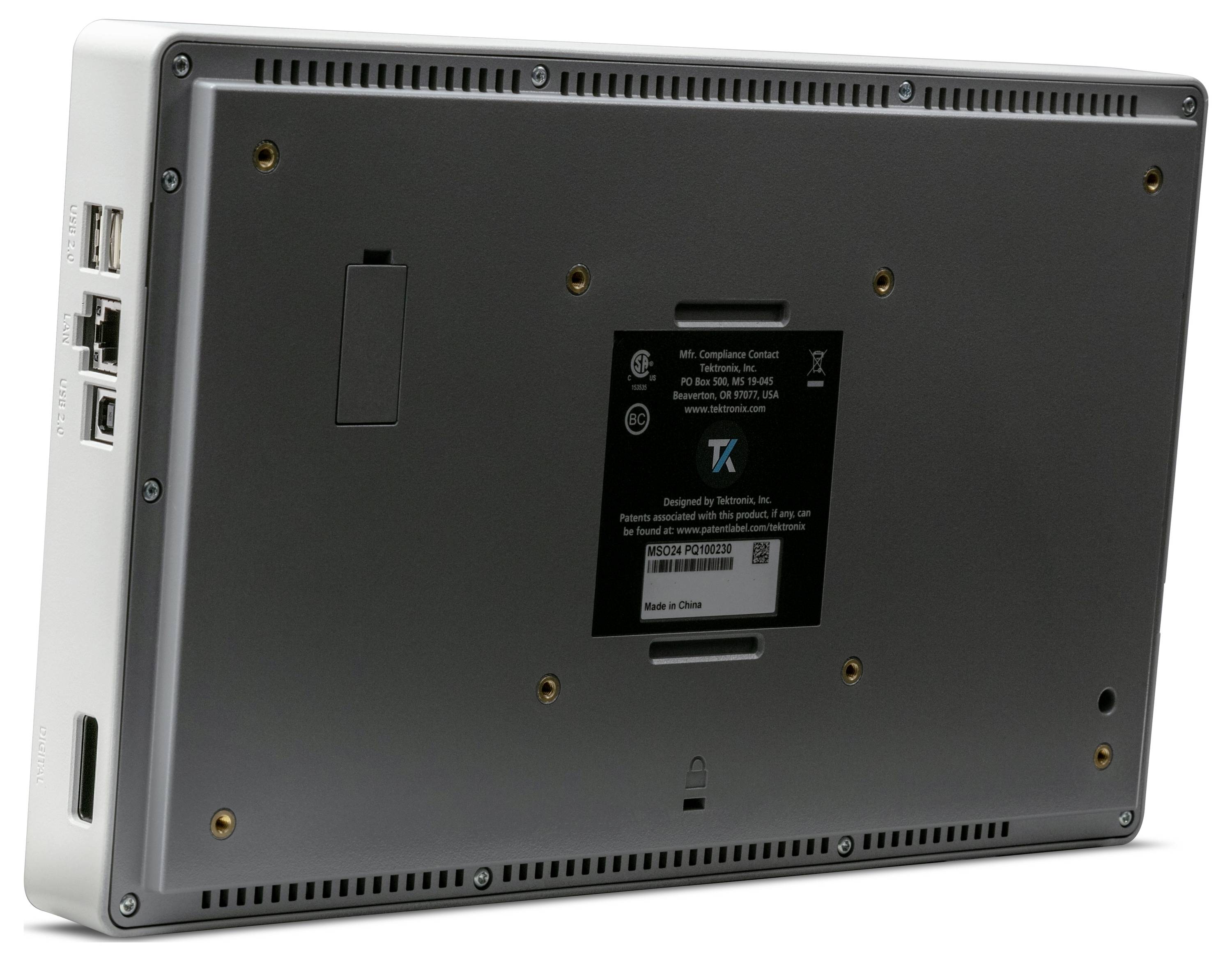

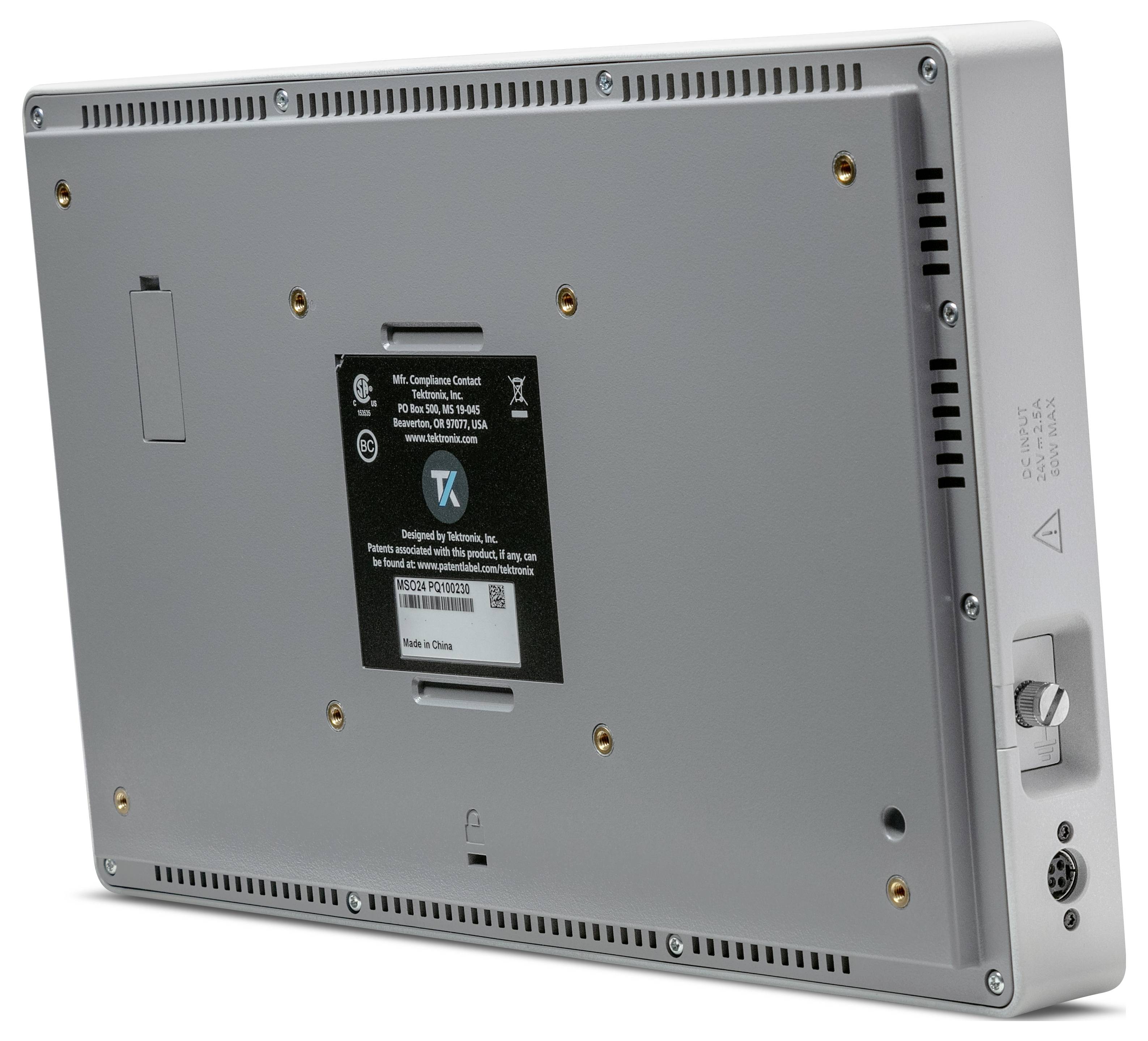

Le pack d'accus en option étend les possibilités de l'appareil, de sorte que le même appareil utilisé dans le laboratoire peut être utilisé sur le terrain.
Une large gamme de sondes compatibles et un jeu d'accessoires bien pensé font de la série MSO 2 l'appareil le plus puissant et le plus polyvalent de sa catégorie, adapté à une large gamme d'applications.

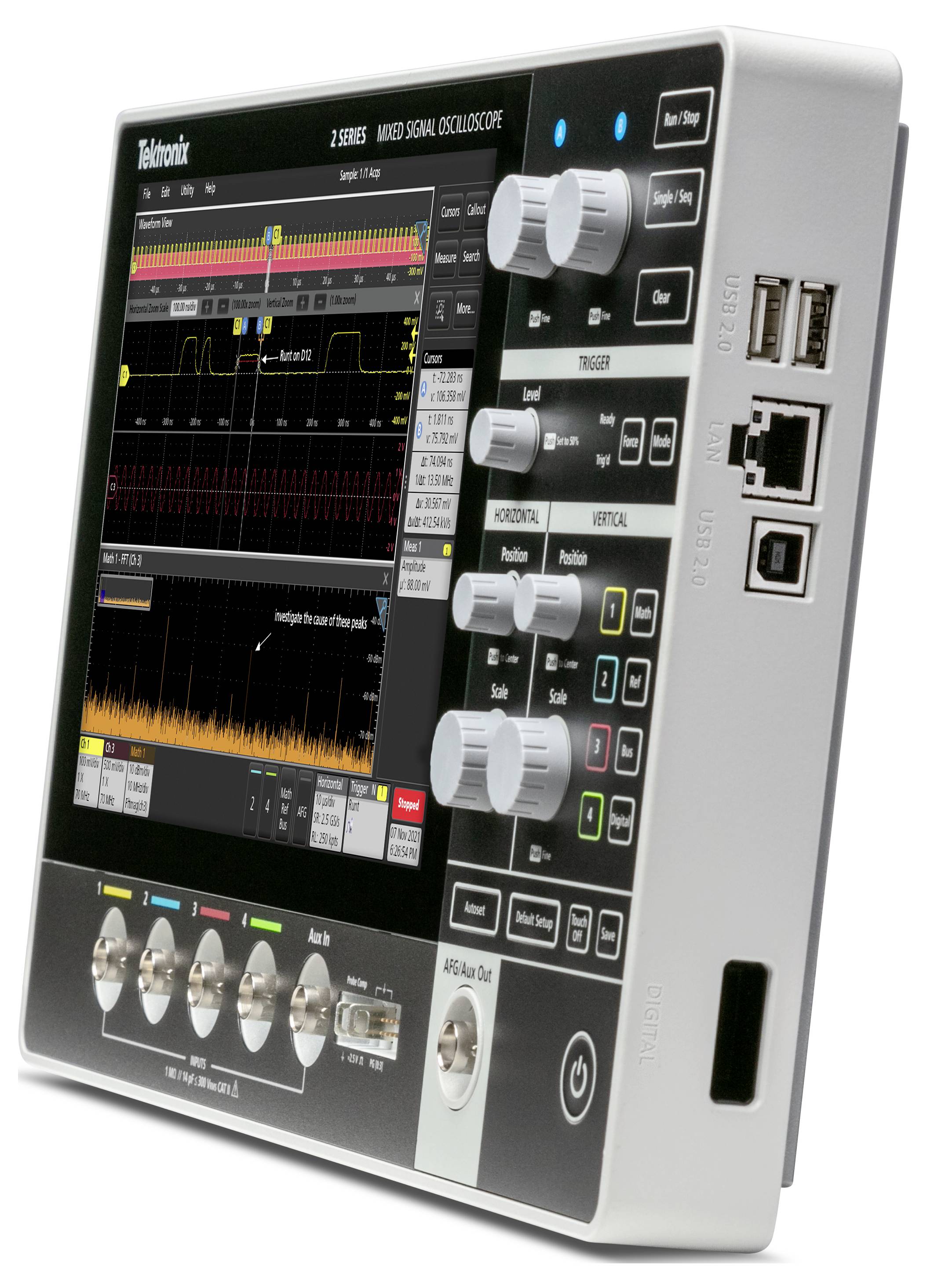

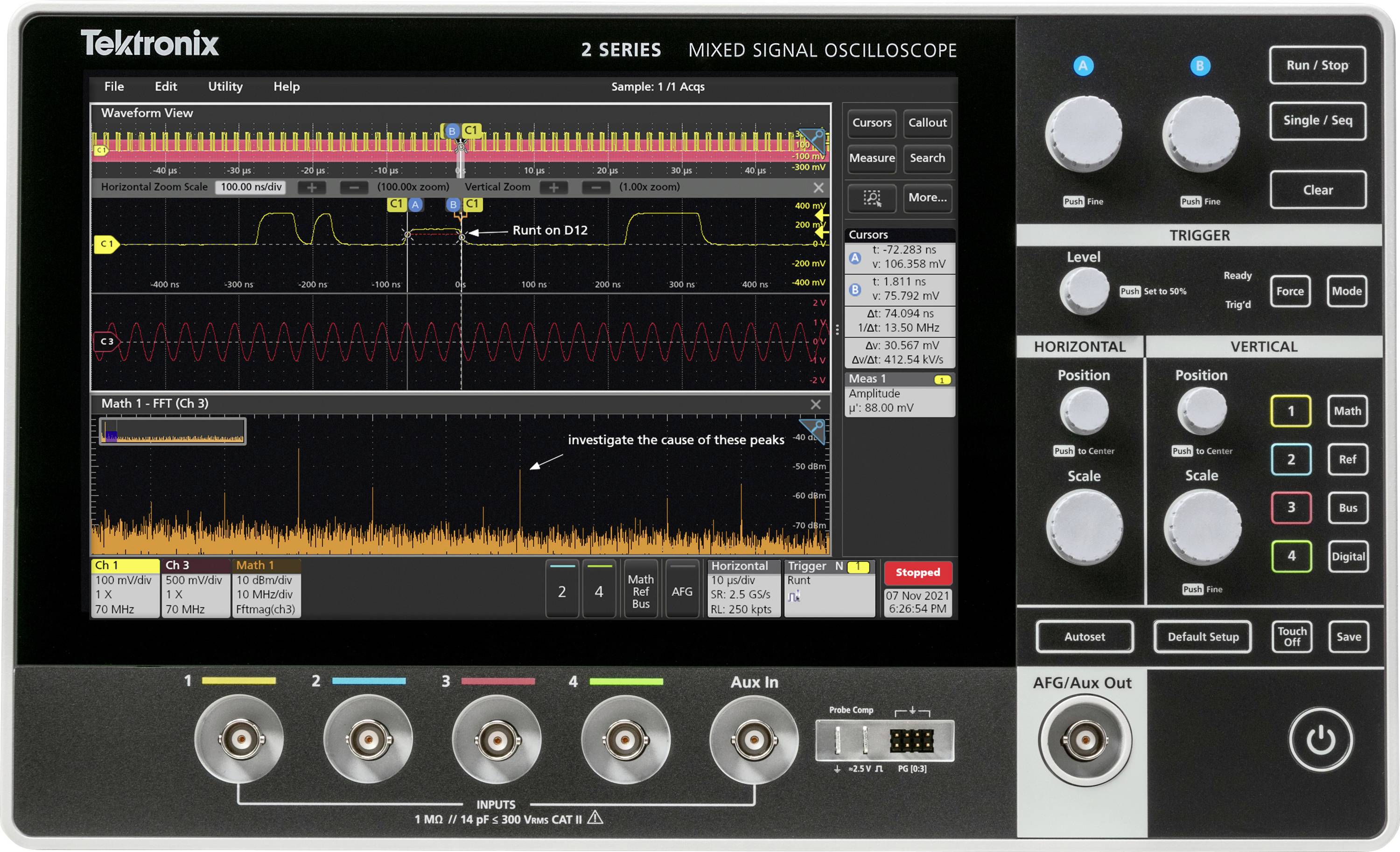

Écran tactile intuitif avec panneau avant simplifié

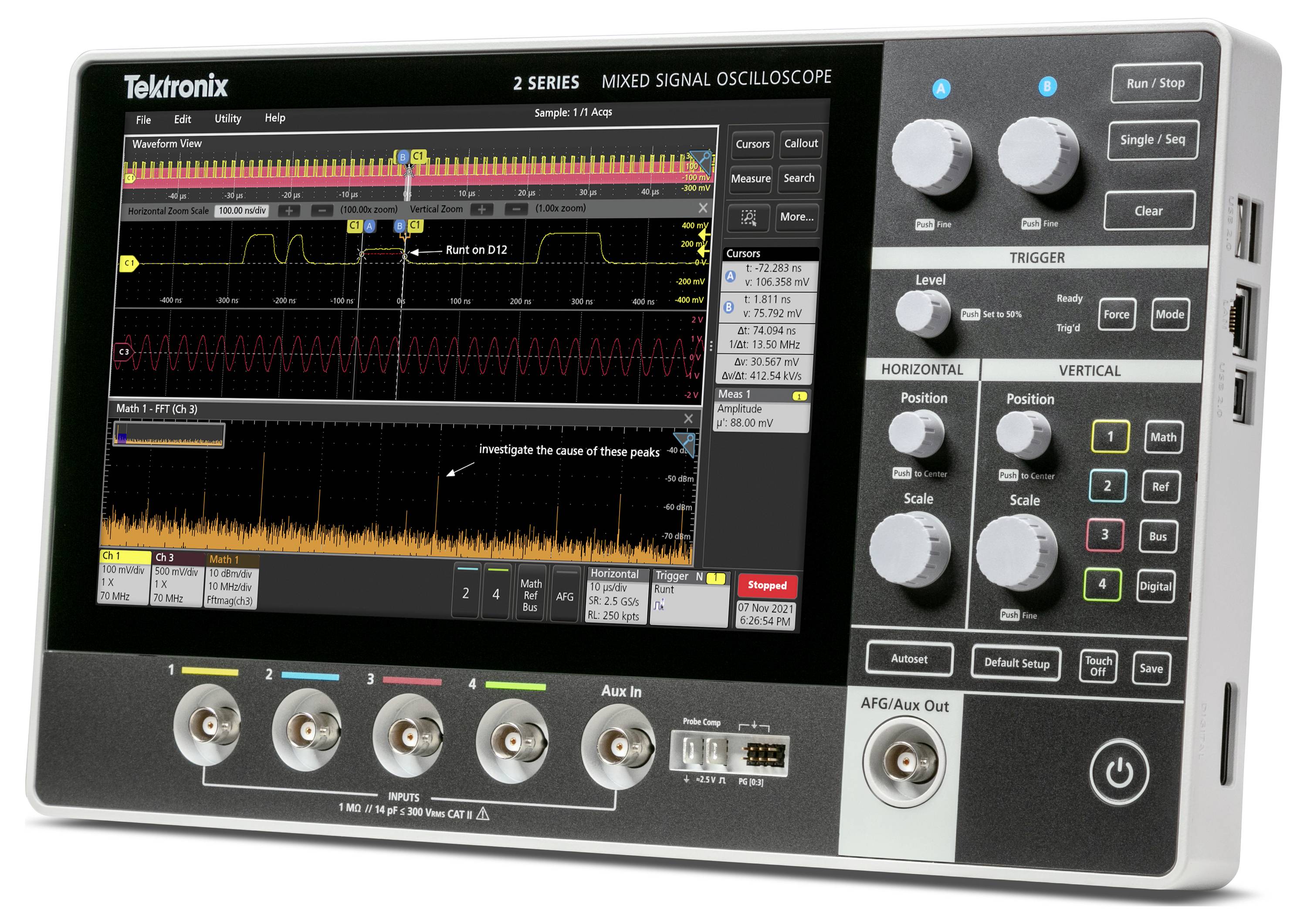

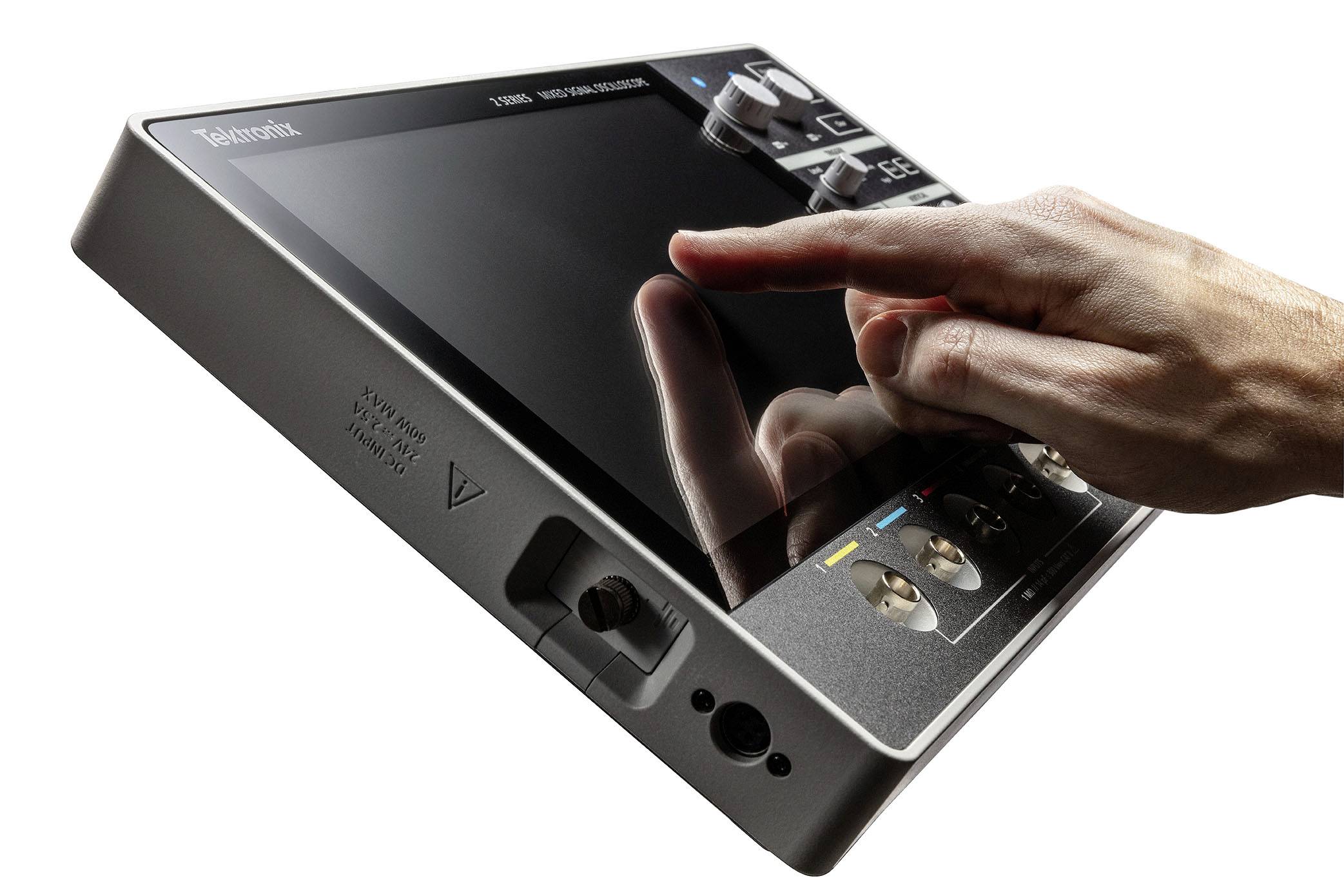

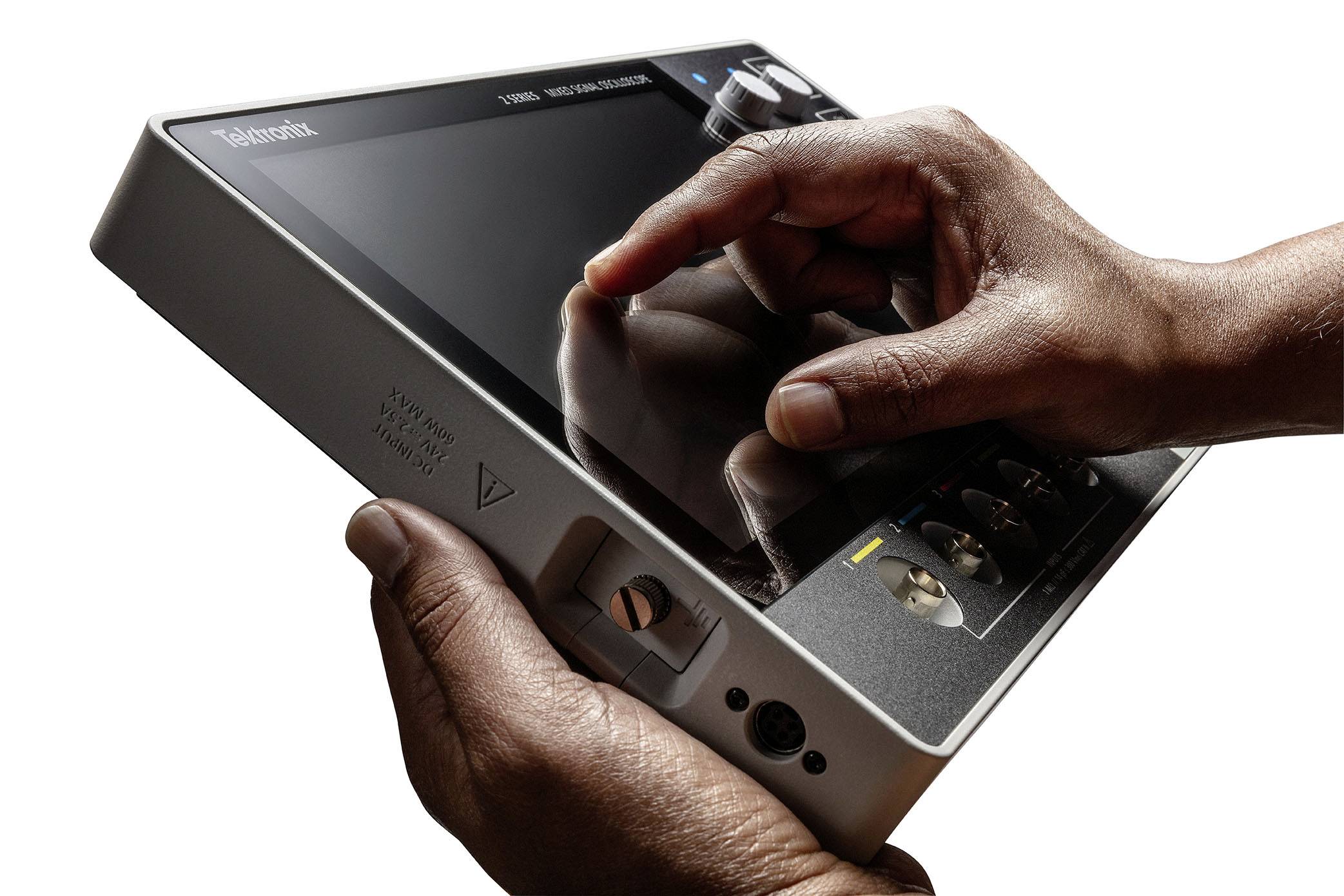

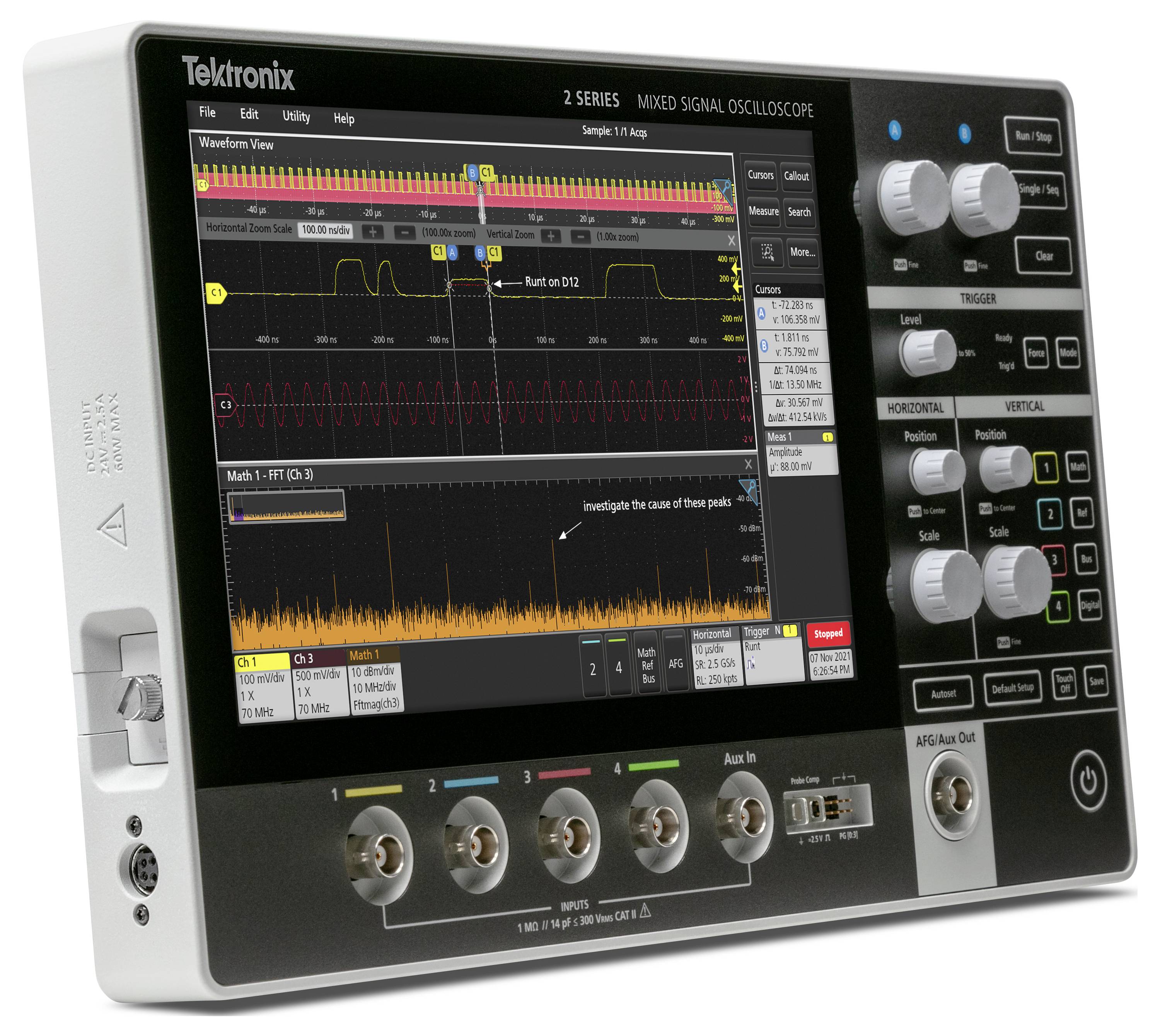

La série MSO 2 dispose de la même interface utilisateur primée que les oscilloscopes Tektronix de grande qualité et prend en charge les interactions avec écran tactile comme vous l'attendez d'un appareil grand public compatible avec la technologie.
Faites glisser les représentations de signaux vers la gauche/droite ou vers le haut/bas pour ajuster les positions horizontale et verticale ou pour les faire pivoter à travers une vue agrandie
En assembleur (pinch) ou en écartant les doigts, vous pouvez modifier l'échelle ou effectuer un zoom avant/arrière horizontal ou vertical.
Faites glisser votre doigt sur l'écran de droite pour afficher la barre des résultats ou de haut en bas pour afficher les menus en haut à gauche de l'écran.

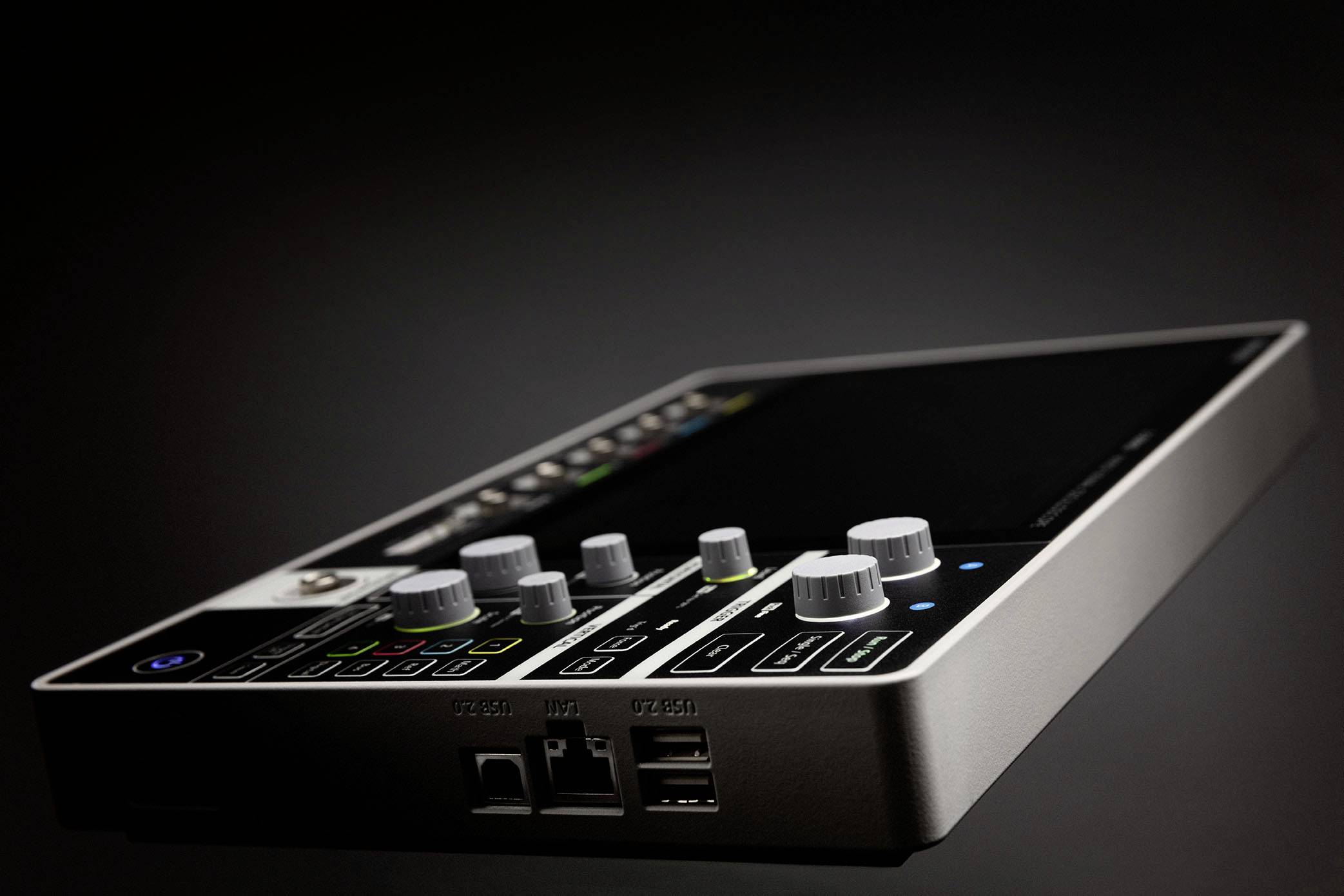

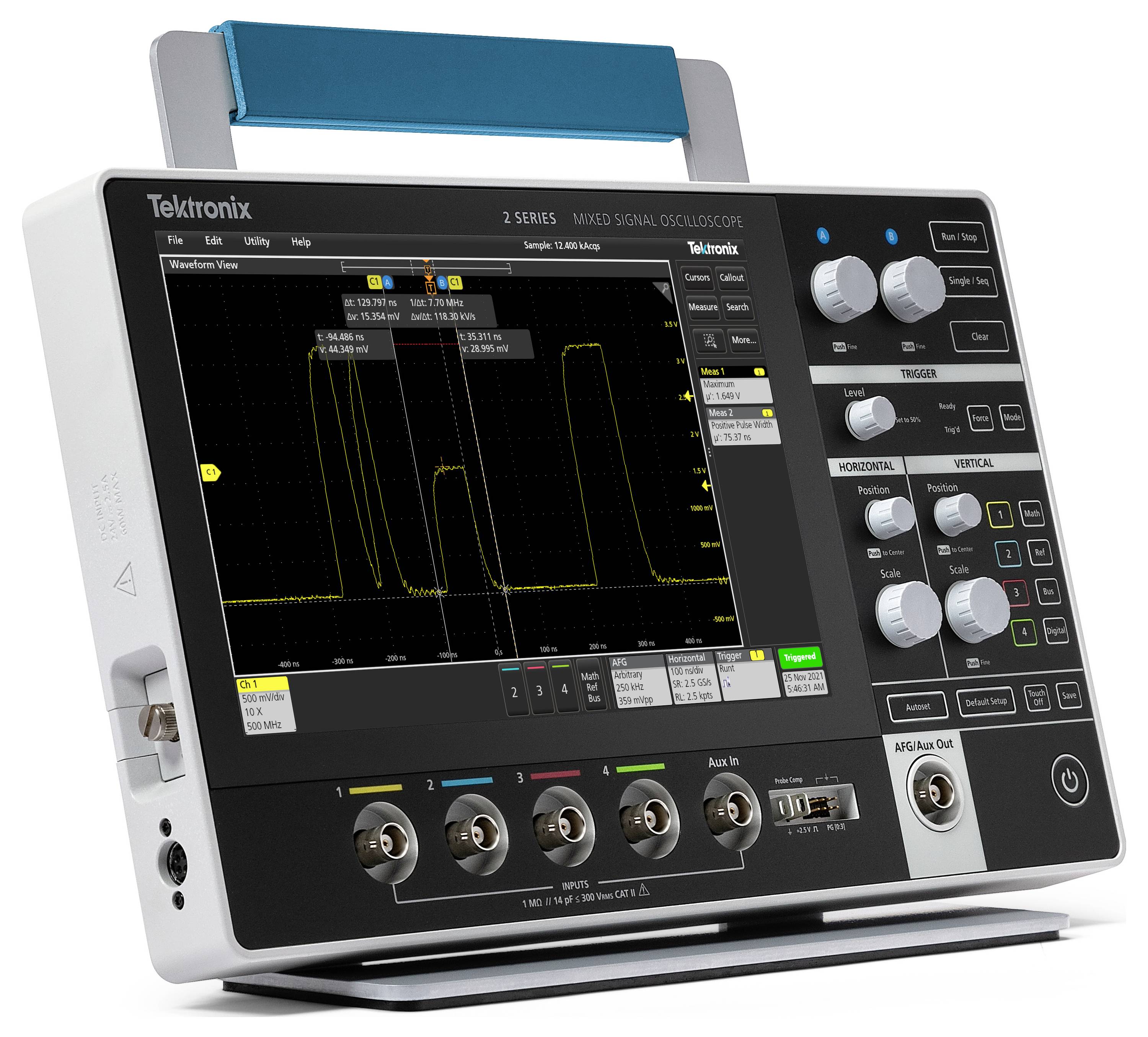

Le panneau avant simplifié comprend des boutons et des boutons importants avec des voyants LED à code couleur qui permettent un accès rapide et un réglage simple des réglages les plus utilisés.
Grâce à la technologie de commutation à membrane, il est robuste, adapté pour une utilisation dans des environnements difficiles et facile à nettoyer.
La combinaison d'un panneau avant optimisé et d'une interface tactile intuitive permet à tout nouveau technicien de comprendre et d'utiliser l'appareil de manière autonome.
De plus, une souris USB et un clavier sont pris en charge et peuvent être utilisés comme troisième méthode d'interaction avec l'appareil.

Interface particulièrement conviviale avec analyse complète pour un aperçu rapide l'interface utilisateur de la série MSO 2 a été conçue à partir de zéro pour un fonctionnement tactile. Toutes les informations clés sont représentées sous la forme d'une série de badges avec des indications visuelles pour montrer les associations. Un simple geste du doigt vous permet d'accéder instantanément à la configuration de l'appareil ou à la gestion de la forme d'un signal.
La série MSO 2 dispose dans cette classe d'un nouveau mode d'affichage révolutionnaire, le mode gerbage. Traditionnellement, toutes les formes d'onde ont été superposées sur une grille d'écran, ce qui was à des compromis indésirables.
L'échelle verticale et la position de chaque forme d'onde doivent être réglées de manière à ne pas se chevaucher, ce qui was à utiliser un petit pourcentage de la plage ADC, avec le résultat de mesures imprécises.
L'adaptation de l'échelle de forme de signal verticale et de la position de la forme entraîne des chevauchements, ce qui rend difficile la distinction des détails sur une forme unique.
En mode d'affichage empilé, chaque forme d'onde reçoit sa propre couche (grille supplémentaire), qui représente l'ensemble de la gamme ADC pour une visibilité et une précision maximales. De plus, des groupes de canaux peuvent être superposés pour permettre une comparaison visuelle des signaux.
La série MSO 2 offre un ensemble complet d'outils d'analyse standard comprenant :
Curseur de forme d'onde et écran avec position de lecture sélectionnable par l'utilisateur
37 mesures automatisées avec statistiques de mesure et Gating, avec la possibilité d'ajouter un nombre illimité de mesures, de naviguer d'un événement à l'autre et d'afficher immédiatement le résultat minimal ou maximal
Mathématiques de forme de signal de base et avancées, y compris traitement des équations arbitraires.
Analyse FFT de base avec options pour afficher la taille ou la phase, plusieurs options pour régler le type de fenêtre, la Gating et les unités.
Le grand écran de la série MSO 2 offre non seulement une surface suffisante pour les représentations de signaux, mais également pour les diagrammes, les tableaux de résultats de mesure, les tableaux de décodage de bus et bien plus encore. Vous pouvez agrandir, réduire et déplacer les différentes vues, comme c'est le cas pour votre application.

Déclenchement
La détection d'une erreur d'appareil n'est que la première étape. L'événement doit ensuite être enregistré pour déterminer la cause du problème. La série MSO 2 dispose d'un jeu complet de déclencheurs avancés, y compris Runt, logique, largeur d'impulsion, déclencheur, temporisation, temps de montée/descente, configuration et maintien, paquet série et données parallèles pouvant être utilisées pour capturer des événements rares complexes.

Répondre à l'événement
La fonction « répondre à l'événement... » intégrée à l'appareil permet aux utilisateurs de configurer l'oscilloscope de manière à ce qu'il réponde à certaines actions lorsqu'une condition particulière se produit, comme un événement déclencheur, une erreur de limite de mesure, un événement de recherche ou un test de masque. Cela permet une capture et une analyse simples des événements rares.

Navigation et recherche
Avec une longueur d'enregistrement de 10 Mio. De points, de nombreux événements, voire des milliers de paquets série, peuvent être enregistrés en une seule opération, tout en conservant la haute résolution nécessaire pour l'affichage plus large des détails de signal spéciaux.
La recherche d'un événement spécifique dans un enregistrement de signal volumineux peut prendre beaucoup de temps sans les outils de recherche appropriés.
La fonction de recherche vous permet de rechercher automatiquement les événements personnalisés dans vos captures. Tous les incidents de l'événement sont marqués par des repères de recherche pour faciliter la navigation. Les types de recherche incluent le flanc, la largeur d'impulsion, le timeout, le runt, la fenêtre, logique, configuration et maintien, temps de montée/descente et contenu des paquets bus parallèles/série. Vous pouvez également passer rapidement à la valeur minimale et maximale des résultats de recherche.

Calets
La documentation des résultats de test et des méthodes est importante lorsque des données sont transmises à une équipe, que des mesures sont créées ultérieurement ou que des rapports client sont fournis.
Avec quelques bouts de doigt sur l'écran, vous pouvez créer autant de calets personnalisés que vous le souhaitez pour documenter les détails spécifiques sur les formes d'onde. Vous pouvez personnaliser le texte, la position, la couleur, la taille de police et la police pour chaque texte.
