Murrelektronik 7000-P4221-P041000 Connecteur non confectionné pour capteurs/actionneurs M12 x 1 femelle, droit 10.00 m N

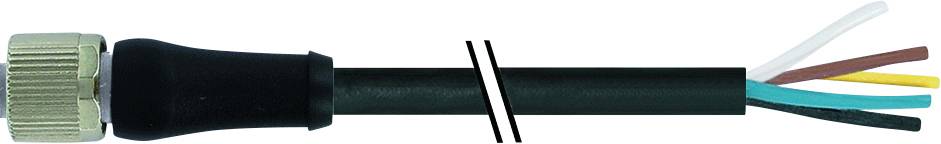

Illustration d'un câble avec une extrémité coupée révélant cinq conducteurs de couleurs différentes. Un connecteur métallique est visible à gauche.
Photo non contractuelle
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Forme
femelle, droit
Coté A
M12 femelle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
5
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 69.95 / pièce(s))
CHF 69.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Modèle : P4221
  • nombre/section de fils : 5× 1.5 mm²
  • valeurs de chaîne de traction : 5 Mio
  • isolation de fils : PP (br, blanc, bl, SW, gr, num)
  • rayon de courbure (déplacé) : 10× Ø extérieur
  • plage de température (déplacé) : -20...+80 °C
  • identification du câble : P04
  • poids du câble [g/m] : 129,80
  • (matériau) câble : câble :
  • câble : câble : câble : Ω
  • câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble :
  • 84 × 0,15 mm (classe de brins 6)
  • AWG : similaire à AWG 16
  • matériau (isolation des conducteurs) :
  • PP diam. De fils avec isolation : 2.3 mm, ±5%
  • couleur/numérotation des fils : sw, bl, blanc, br, gr, num
  • . Indice de fuite : 5 brins autour des remplisseur de noyaux.
  • Blindage : non
  • résistance chimique : bonne
  • résistance à l'huile, à l'essence et aux produits chimiques (en 60404-11) : Ignifuge selon UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2
  • tension de test : 10.0 kV
  • rayon de courbure (fixe) : 7.5× Ø extérieur
  • nombre de cycles de flexion (chaîne de traction) : max. 5 Mio (25 °C)
  • course de déplacement (chaîne de traction) : max. 5 m (horizontal)
  • vitesse de déplacement (chaîne de traction) : max. 3.3 m/s
  • (
  • tension de mesure de traction : 5 kV max.
  • Filetage à vis (M12 × 1 mm). Couple de serrage 0,6 Nm,
  • matériau auto-autobloquant (verrouillage) : zinc moulé sous pression, nickelé mat
  • degré de pollution : 3
Type

7000-P4221-P041000

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

Coté A

M12 femelle droit

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

5

Longueur de câble

10.00 m

Materiau de la gaine

PUR

Tension nominale

1000 V/AC

Courant nominal

16 A

Courant nominal - arrondi

16 A

Ø extérieur

8.2 mm

Section de câble (câblage capteur/actioneeur)

1.5 mm²

Type de filetage côté du raccordement

M12 x 1

Type de filetage connexion des câbles et montage

M12 x 1

Couleur du câble

noir

Codification

L

Matériau du contact

alliage de cuivre

Revêtement du contact

doré

IP65

IP67

Spécificités

Gaine PUR

codage L

Température min.

-25 °C

Température max.

+85 °C

Référence fabricant

7000-P4221-P041000

Contenu

1 pc(s)

Diamètre de câble

8.7 mm

Conforme à la norme RoHS

oui

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2312458 Murrelektronik 7000-P4221-P041000 Connecteur non confectionné pour capteurs/actionneurs M12 x 1 femelle, droit 10.00 m N

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2312458 Murrelektronik 7000-P4221-P041000 Connecteur non confectionné pour capteurs/actionneurs M12 x 1 femelle, droit 10.00 m N

Description


Câble de puissance M12
Prise femelle
Codage L
Droit
5 broches
Section de conducteur : 5 x 1,5 mm²
Tension d'alimentation : 63 V CC
intensité de fonctionnement par contact : 12 A
Matériau de gaine : PUR
Longueur du câble : 10 m
Indice de protection IP65/67
Compatible avec les chaînes porte-câbles



Le câble de puissance M12 5 broches 7000-P4221-P041000 de Murrelektronik est équipé d'une prise femelle droite à codage L et présente une longueur de 10 m. Son intensité de fonctionnement est de 12 A par contact et sa tension d'alimentation s'élève à 63 V CC. Son indice de protection élevé IP65/IP67 et sa gaine résistante en PUR lui assurent une grande résistance aux huiles et produits chimiques. Le câble de puissance M12 7000-P4221-P041000 peut ainsi répondre à une grande variété d'utilisations.
