Murrelektronik 7000-46041-8021500 Connecteur confectionné pour capteurs/actionneurs M12 x 1 mâle, droit, femelle, droit

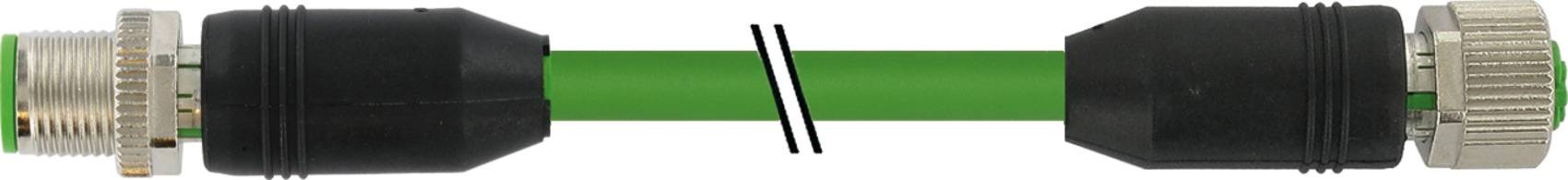

Deux connecteurs sur un câble vert, séparés par un marquage noir au milieu qui représente une séparation.
Un conduit vert avec deux connecteurs noirs à ses extrémités, représenté dans un schéma en coupe.

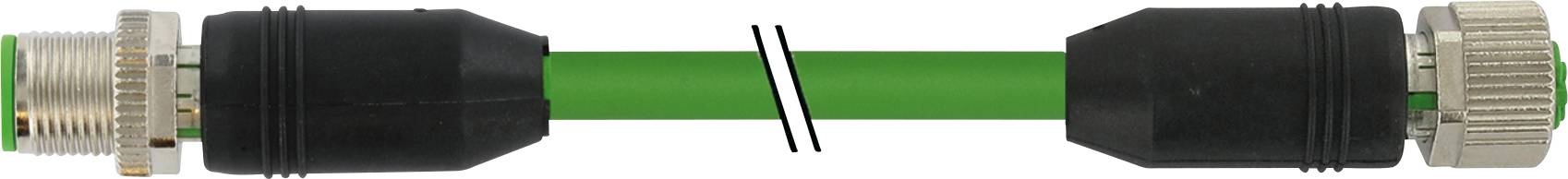

Un tuyau vert est relié par deux raccords noirs et un raccord gris.
1/3
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
mâle, droit
femelle, droit
Coté A
M12 mâle droit
Coté de raccordement B
M12 femelle droit
Nombre de pôles
6
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
11 pièce(s)
Total (CHF 97.95 / pièce(s))
CHF 97.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Format : 46041
  • nombre de fils/section : 4× 0,5 + 2× 0,25 mm²
  • nombre de chaînes de traction : 5 Mio
  • isolation de fils : TPE (bl, blanc, noir), (gr, rs)
  • rayon de courbure (déplacé) : 10× Ø extérieur
  • plage de température (déplacé) : -40...+80 °C
  • identification du câble : 802
  • poids du câble [g/m
  • ] conducteur : 0,70
  • mm (fil de
  • câble : 0,70 mm) 28× 0,15 mm (0,5 mmmm²); 32× 0,1 mm (0,25 mm²); (classe de brins 6)
  • AWG: Similaire AWG 20 (0,5 mm²); similaire AWG 24 (0,25 mm²)
  • matériau (isolation des conducteurs):
  • TPE-E diam., isolation: 1,5 mm 5% (0,5 mm²); 1,4 mm ± 5% (0,25 mmm),
  • noir, couleur
  • : bleu, noir, noir, noir et blanc, noir, noir, noir, couleur : noir, noir, noir, noir, noir, noir, noir et blanc, noir, noir, noir, noir, noir et blanc, noir et blanc, noir et blanc, noir, noir, noir, noir Oui
  • résistance chimique : très bonne résistance à l'huile selon VDE 0282 partie 10 + HD 22.10
  • tension d'essai : 1500 V (Ader/Ader) ; 1200 V (Ader/Schirm)
  • rayon de courbure (fixe) : 5× Ø extérieur
  • nombre de cycles de flexion (chaîne de traction) : max. 5 Mio (25 °C)
  • course (chaîne de traction) :
  • max. 10 m vitesse de déplacement (chaîne de traction) :
  • max. 2 kV
  • /min. non
  • verrouillage des fentes : filetage (M12 × 1 mm). Couple de serrage 0,6 Nm,
  • matériau auto-autobloquant (verrouillage) : zinc moulé sous pression, nickelé mat
  • type de fixation : inséré, vissé
  • degré de pollution : 3
Type

7000-46041-8021500

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

mâle, droit

femelle, droit

Coté A

M12 mâle droit

Coté de raccordement B

M12 femelle droit

Nombre de pôles

6

Longueur de câble

15.00 m

Materiau de la gaine

PUR

Tension nominale

300 V/AC

Courant nominal

4 A

Courant nominal - arrondi

4 A

Ø extérieur

6.6 mm

Section de câble (câblage capteur/actioneeur)

0.5 mm²

Type de filetage côté du raccordement

M12 x 1

Type de filetage connexion des câbles et montage

M12 x 1

Couleur du câble

vert

Codification

A

Matériau du contact

alliage de cuivre

Revêtement du contact

doré

IP65

IP66K

IP67

Spécificités

Gaine PUR

codage A

Température min.

-25 °C

Température max.

+85 °C

Référence fabricant

7000-46041-8021500

Contenu

1 pc(s)

Diamètre de câble

7.9 mm

Conforme à la norme RoHS

oui

UKCA

oui
