Murrelektronik 7000-17041-1140500 Connecteur non confectionné pour capteurs/actionneurs M12 x 1 femelle, droit 5.00 m No

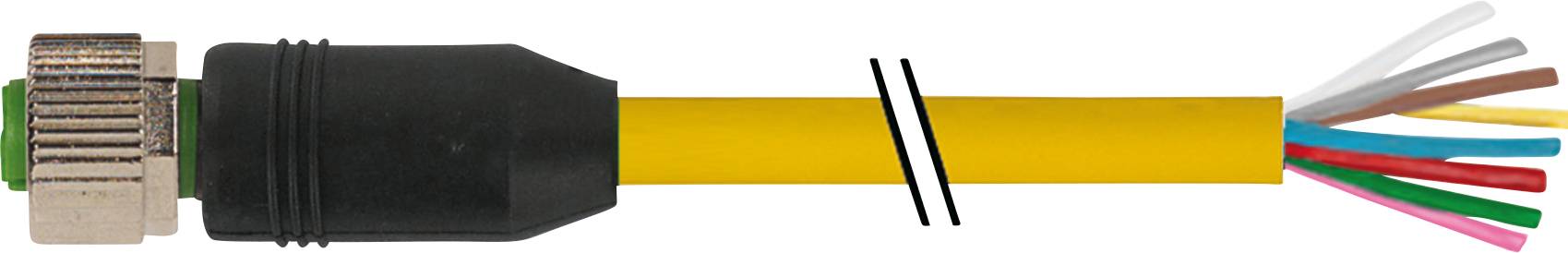

Un câble doté de plusieurs conducteurs colorés et d'une fiche métallique à son extrémité, adapté aux connexions électroniques.
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Forme
femelle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12 femelle droit
Coté de raccordement B
extrémités ouvertes
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 31.95 / pièce(s))
CHF 51.95
-38 %
CHF 31.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Modèle : 17041
  • nombre/section de fils : 8× 0,25 mm²
  • valeurs de chaîne de traction : 10 Mio
  • isolation de fils : PP (blanc, br, GN, ge, gr, rs, bl, RT)
  • rayon de courbure (déplacé) : 10× Ø
  • extérieur de la plage de température (déplacé) : -25...+80 °C
  • identification du câble : 114
  • poids du câble [g/m] : 51,70
  • km matériau conducteur : fil nu
  • : câble : câble : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : longueur : : longueur : longueur : : : longueur : longueur : longueur : : longueur : : : : : : : longueur : : longueur : : longueur : longueur : : : : : : : : : longueur : longueur : longueur : longueur : longueur : longueur : longueur : : : : : : longueur : longueur : longueur : longueur : longueur : : : : : : : : : longueur : longueur : longueur : longueur : : : longueur : longueur : : : : longueur : longueur : : : : : : : : : longueur : longueur : longueur : : : : : longueur : longueur : longueur : longueur : Ω
  • 32 × 0,1 mm (classe de brins 6)
  • AWG : similaire à AWG 24
  • matériau (isolation des conducteurs) :
  • PP diam. De fils avec isolation : 1.2 mm ±5%
  • couleur/numérotation des fils : br, blanc, rouge, blanc, rs, gr, ge, vert
  • , vert : 8 brins autour des remplisseur de noyaux.
  • Blindage : non
  • chimique : bonne résistance à l'huile, à l'essence et aux produits chimiques (8404-11)
  • Ignifuge selon UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2
  • tension d'essai : 2500 V AC
  • rayon de courbure (fixe) : 5× Ø extérieur
  • nombre de cycles de flexion (chaîne de traction) : max. 10 Mio (25 °C)
  • course de déplacement (chaîne de traction) : max. 10 m (horizontal)
  • vitesse de déplacement (chaîne de traction) : max. 3 m/s
  • (
  • tension de mesure de traction max. : 10 m/m) : 10 m/s (accélération max.
  • 0.8 kV verrouillage des fentes : filetage (M12 × 1 mm). Couple de serrage 0.6 Nm,
  • matériau auto-autobloquant (verrouillage) : zinc moulé sous pression, nickelé mat
  • degré de pollution : 3
Type

7000-17041-1140500

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 femelle droit

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

8

Longueur de câble

5.00 m

Materiau de la gaine

PUR

Tension nominale

300 V/AC

Courant nominal

2 A

Courant nominal - arrondi

2 A

Section de raccordement (max.)

0.25 mm²

Ø extérieur

5.8 mm

Section de câble (câblage capteur/actioneeur)

0.25 mm²

Connexion

femelle

Type de filetage côté du raccordement

M12 x 1

Type de filetage connexion des câbles et montage

M12

Couleur du câble

jaune

Codification

A

Matériau du contact

cuivre

Section max.

0.25 mm²

Section (min.)

0.25 mm²

IP65

IP66K

IP67

Spécificités

Gaine PUR

codage A

Température min.

-25 °C

Température max.

+85 °C

Type de fermeture

à vis

Référence fabricant

7000-17041-1140500

Contenu

1 pc(s)

Diamètre de câble

5.8 mm

Conforme à la norme RoHS

oui

UKCA

oui
