Motrona 7379.5021 Module E/S Nombre d'entrées numériques: 1

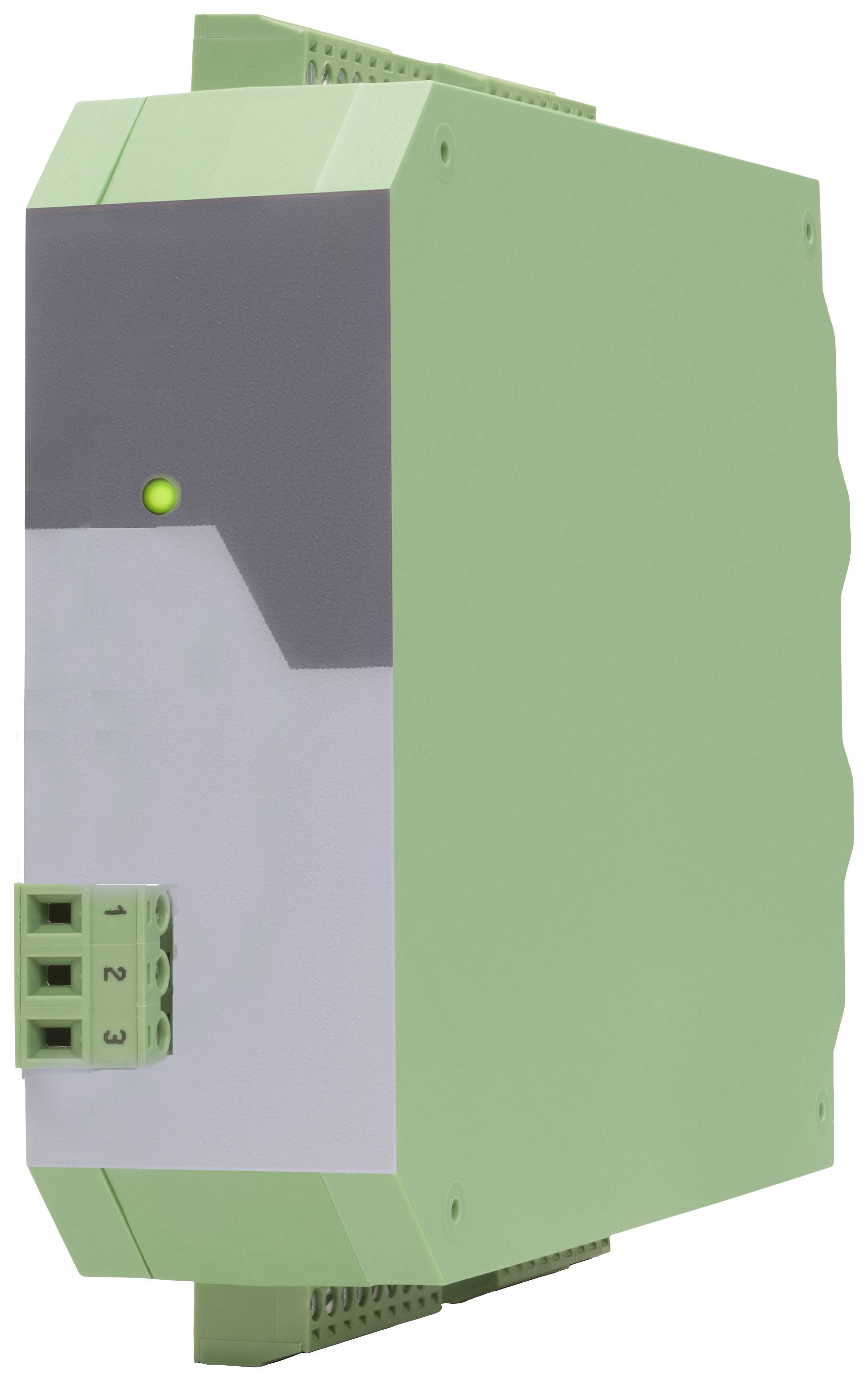

Un appareil électronique vert avec un voyant LED lumineux et trois connexions numérotées sur la façade.
Type de produit
Module E/S
Type
7379.5021
Tension de fonctionnement
24 V/DC
Alim.
12 à 30 V/DC
Hauteur
109 mm
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le jeu. 5 novembre
2 pièce(s)
Nombre
Total (CHF 253.95 / pièce(s))
CHF 253.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite
Plus que 2 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Convertisseur DMS vers IO-Link

  • Entrée DMS avec lecture arrière
  • Configuration :
  • Tension : +/- 5 mV, +/- 10 mV, +/- 20 mV, +/- 40 mV, +/- 80 mV
  • Résolution 16 bits
  • Précision : +/- 0,01 % / 10 K.
  • Tension d'alimentation DMS : 3-10 VDC max. 50 ma

Caractéristiques techniques

  • Type de raccordement : bornes à vis, 1,5 mrn2/ AWG 16
  • Tension d'alimentation tension d'entrée : 24VDC (18... 30 VDC - via le port maître 10-Link)
  • Alimentation électrique circuit de protection : protection contre l'inversion de polarité
  • Alimentation en tension consommation de courant : env. 75 ma (non chargé)
  • Entrée DMS nombre : 1 avec lecture arrière
  • Configuration d'entrée DMS : tension
  • Sensibilité d'entrée DMS : +1- 5mV, +/-10mV, +/-20e, +/-4OmV, +/-80mV
  • Résolution d'entrée DMS : 16 bits
  • Précision d'entrée DMS : +/- 0,01 % / 10 K.
  • Tension d'alimentation DMS entrée : 3-10 VDC
  • Courant de sortie d'entrée DMS : max. 50 ma
  • Entrées de commande (uniquement avec l'option « CO ») nombre : format : 3
  • Entrées de commande (uniquement avec l'option « CO ») fréquence : HTL, PNP (Low 0... 3 V, High 9... 30 V) max. 1 kHz
  • Entrées de commande (uniquement avec l'option « CO ») temps de réponse : env. 1 ms.
  • Entrées de commande (uniquement avec l'option « CO ») durée de transmission (10 Link) : toutes les 2 ms - (10 Link durée de cycle)
  • Entrées de commande (uniquement avec l'option « CO ») charge : max. 2 ma à 24 VDC
  • Sorties de contrôle (uniquement avec l'option « CO ») nombre : 2
  • Sorties de contrôle (uniquement avec l'option « CO »)format : 5... 30 V (en fonction de la tension sur COM+), PNP
  • Sorties de commande (uniquement avec l'option « CO ») courant de sortie : max. 100 ma par sortie (pour une alimentation COM+ externe !)
  • Sorties de commande (uniquement avec l'option « CO ») temps de réponse : min. 1 ms (en fonction du « temps d'échantillonnage », etc Réglage « filtre »)
  • Sorties de contrôle (uniquement avec l'option « CO ») durée de transfert (10 Link) : toutes les 2 ms - (10 Link durée de cycle)
  • Assemblage / spécification : appareil /10 Link V1.1
  • Débit binaire I0-Link : COM 3 (230,4 Kbit/s)
  • Classe de port I0-Link : type A
  • Temps de cycle I0-Link : min. 2 ms.
  • I0-Link largeur de données : 16 octets (14 octets (données d'entrée) + 1 octet (état « CO ») + 1 octet (données de diagnostic))
  • Éléments d'affichage nombre : 1 LED
  • Eléments d'affichage fonction : 1 x vert pour le mode de fonctionnement ou 10 Link Status (pour l'option « CO »)
  • Matériau du boîtier : plastique
  • Montage du boîtier : sur rail DIN 35 mm (selon en 60715)
  • Dimensions du boîtier (L x H x P) (sans connecteurs) : 34 x 100 x 131 mm
  • Dimensions du boîtier (L x H x P) (avec connecteurs) : 34 x 109 x 140 mm
  • Poids du boîtier : env. 160 g
  • Boîtier indice de protection : IP20
  • Température ambiante de fonctionnement : -20 °C... +60 °C sans condensation
  • Température ambiante de stockage : -25 °C +70°C
  • Conditions ambiantes altitude : 2000 m max
  • Conditions ambiantes humidité : max. 80% d'humidité relative jusqu'à 30°C.
  • Conditions ambiantes degré de pollution : 2
  • MTBF en années (fonctionnement continu à 60 °C) : 92,9 A.
  • programmation
Type de produit

Module E/S

Type

7379.5021

Tension de fonctionnement

24 V/DC

Alim.

12 à 30 V/DC

Hauteur

109 mm

Longueur

140 mm

Largeur

34 mm

Nombre d'entrées numériques

1

Dim.

(L x l x H) 140 x 34 x 109 mm

Référence fabricant

7379.5021

Documents & téléchargements

Fiche technique

Fiche technique 2899374 Motrona 7379.5021 Module E/S Nombre d'entrées numériques: 1

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2899374 Motrona 7379.5021 Module E/S Nombre d'entrées numériques: 1

Description

Cet appareil est Ideal pour le raccordement d'un capteur DMS à pont complet dont le résultat de mesure est transmis de manière cyclique via les données de processus via IO Link.
Les différents paramètres de l'appareil peuvent être réglés et enregistrés via Diverser Engineering Tools ou en mode de fonctionnement via IO - Link. Grâce au mécanisme « Data Storrage » pris en charge, il est possible de remplacer facilement et sans problème des appareils à tout moment.

Ce texte a été traduit par une machine.

Modèle

  • Boîtier en plastique robuste pour une fixation directe sur rail DIN

Contenu de la livraison

  • Mode d'emploi
