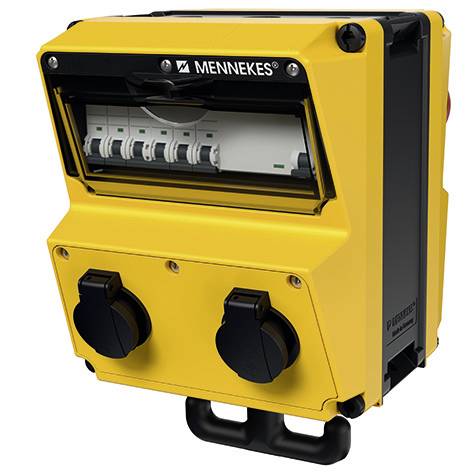

MENNEKES 970004GE Combinaison de prises CEE 1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Matériau des contacts : CuSn
- Version militaire : non
- Contact de traitement de surface : non traité
- Prise CEE - 16 A : 2x16A5p400V
- Prise CEE - 32 A : sans
- Prise CEE - 63 A : sans
- Prise CEE - 125 A : sans
- Nombre de prises à contact de protection CEE 7/3 (type F) : 4
- Protection : interrupteur LS
- Type de courant de défaut : A
- Disjoncteur FI : FI avec IFN 0,03 A (standard)
- Matériau du boîtier : plastique
- Possibilité d'alimentation/de raccordement : 1 câble (câble de raccordement)
- Type de raccordement : autre
- Manipulation : dépendante
- Type de produit
Combinaison de prises CEE
IP44
- Couleur
jaune
- Dim.
(l x H x P) 225 x 370 x 330 mm
- Largeur
225 mm
- Hauteur
370 mm
- Contenu
1 pc(s)
- Profondeur
330 mm
Documents & téléchargements
Fiche technique
Fiche technique 3856808 MENNEKES 970004GE Combinaison de prises CEE 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3856808 MENNEKES 970004GE Combinaison de prises CEE 1 pc(s)
Description
Combinaison de prises Mennekes AMAXX dépendante connexion filaire indice de protection IP 44 boîtier : 1 boîtier AMAPLAST 260x225 mm (HxB) plombable avec oeillets de suspension, crochet de poignée en bas et cadre de chaîne fourni, cadre de boîtier noir, dessus de boîtier jaune, avec vis de couvercle à double filetage, protection sur rails supports pré-coulissants sous des volets transparents, ouverture vers le bas et fermeture par cadenas avec douilles avec fixation générale, sens de montage/protection : pos. 01 2 prises CEE 16A 5P 400V 2 interrupteurs LS 16 3P C pos.02 4 prises de contact de protection 16A 2P+E 230V 4 interrupteurs LS 16A 1P C pos. 2302 1 disjoncteur FI 40A 4P IFN = 0,03A entrée de câble/possibilité de raccordement : 1 M 32 en haut (fermé) 1 M 25 en haut (fermé) 1 M 20 en haut (fermé) pour un câble jusqu'à 5 x 10 mm²
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
