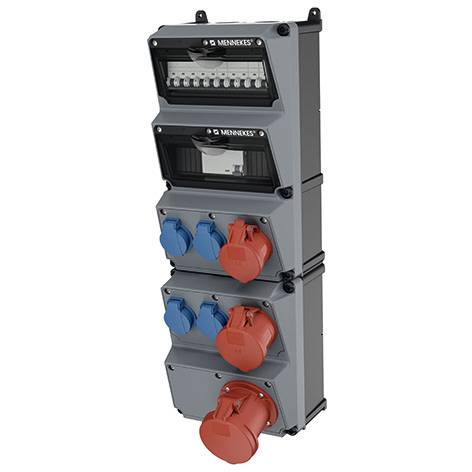

MENNEKES 950041 Combinaison de prises CEE 1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Matériau des contacts : CuSn
- Version militaire : non
- Contact de traitement de surface : non traité
- Prise CEE - 16 A : 1x16A5p400V
- Prise CEE - 32 A : 1x32A5p400V
- Prise CEE - 63 A : 1x63A5p400V
- Prise CEE - 125 A : sans
- Nombre de prises à contact de protection CEE 7/3 (type F) : 4
- Protection : interrupteur LS
- Type de courant de défaut : A
- Disjoncteur FI : FI avec IFN 0,03 A (standard)
- Possibilité d'alimentation/de raccordement : 2 câbles (boucle/boucle)
- Manipulation : montage mural
- Type de produit
Combinaison de prises CEE
IP44
- Couleur
gris
- Dim.
(l x H x P) 230 x 700 x 260 mm
- Largeur
230 mm
- Hauteur
700 mm
- Contenu
1 pc(s)
- Profondeur
260 mm
Documents & téléchargements
Fiche technique
Fiche technique 3854557 MENNEKES 950041 Combinaison de prises CEE 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3854557 MENNEKES 950041 Combinaison de prises CEE 1 pc(s)
Description
Combinaison Mennekes AMAXX prête à l'emploi avec connexion filaire indice de protection IP 44 boîtier : 1 boîtier AMELAN 650 x 225 mm (HxB) plombable, avec fixation extérieure et intérieure partie inférieure noire haut gris RAL 7000 avec fixation latérale avec vis de couvercle à double filetage protection sur rail de support amovible sous rabat transparent ouverture vers le bas et fermeture par cadenas avec fixation latérale avec fixation par vis de sécurité/fermeture générale : pos. 01 1 prise CEE 63A 5p 400V HW/VN pos. 02 1 prise CEE 32A 5p 400V HW/VN 1 interrupteur LS 32A 3p C (Doepke) pos. 03 1 prise CEE 16A 5p 400V HW/VN 1 interrupteur LS 16A 3p C (Doepke) pos. 04 4 prises de protection 16A 2p+E 230V (Doepke A) pos. 16A 16P 16A 16P 16P 16P 16P 16P 16A 16P 16P 16P 16P 16P 16P 16P 16P 16A 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16A 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 16P 01-04 1 disjoncteur FI 63A 4p IFN= 0,03 A (Doepke HD) entrée de câble/possibilité de raccordement : 2 M 40 en haut et en bas (fermé) 2 M 20 en haut et en bas (fermé) borne pour 2 câbles jusqu'à 5 x 25 mmm² (flexible max. 16mmm²)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
