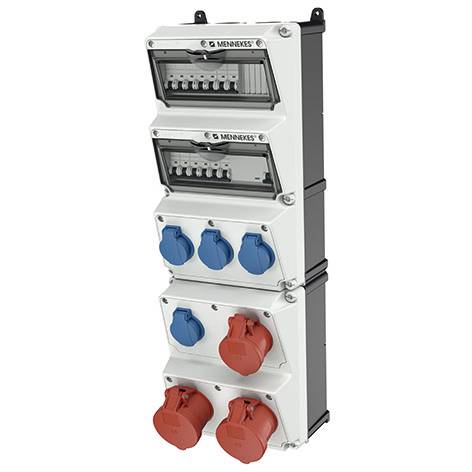

MENNEKES 950009 Combinaison de prises CEE 1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Matériau des contacts : CuSn
- Version militaire : non
- Contact de traitement de surface : non traité
- Prise CEE - 16 A : 1x16A5p400V
- Prise CEE - 32 A : 2x32A5p400V
- Prise CEE - 63 A : sans
- Prise CEE - 125 A : sans
- Nombre de prises à contact de protection CEE 7/3 (type F) : 4
- Protection : interrupteur LS
- Type de courant de défaut : A
- Disjoncteur FI : FI avec IFN 0,03 A (standard)
- Matériau du boîtier : plastique
- Possibilité d'alimentation/de raccordement : 2 câbles (boucle/boucle)
- Manipulation : montage mural
- Diamètre d'entrée de câble : M25
- Type de produit
Combinaison de prises CEE
IP44
- Couleur
gris
- Dim.
(l x H x P) 225 x 650 x 231 mm
- Largeur
225 mm
- Hauteur
650 mm
- Contenu
1 pc(s)
- Profondeur
231 mm
Documents & téléchargements
Fiche technique
Fiche technique 3855138 MENNEKES 950009 Combinaison de prises CEE 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3855138 MENNEKES 950009 Combinaison de prises CEE 1 pc(s)
Description
Combinaison Mennekes AMAXX prête à l'emploi blindage IP 44 boîtier : 1 boîtier AMAPLAST 650 x 225 mm (HxB) plombable, avec fixation extérieure et intérieure partie inférieure noire haut gris électrique RAL 7035, charnières latérales avec vis de couvercle à double filetage protection sur rail de support amovible sous actionnement transparent, ouverture vers le bas et fermeture par verrouillage avec fermeture par fermeture par fermeture par fermeture par fermeture par fermeture par fermeture par fermeture par fermeture par fermeture à l'ouverture de la porte-douille avec fermeture générale. pos. 01 2 prises CEE 32A 5p 400V 2 interrupteurs LS 32A 3p C pos. 02 1 prise CEE 16A 5p 400V 1 interrupteur LS 16A 3p C pos. 03 4 prises de contact de protection 16A 2p+E 230V 4 interrupteur LS 16A 1p C pos. 01-03 1 disjoncteur FI 63A 4p IFN= 0,03 A entrée/possibilité de raccordement : 2 M 40 en haut et en bas (fermé) chacun 2 M 20 en haut et en bas (fermé) borne pour 2 câbles jusqu'à 5 x 25 mm² (flexible max. 16mmm²)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
