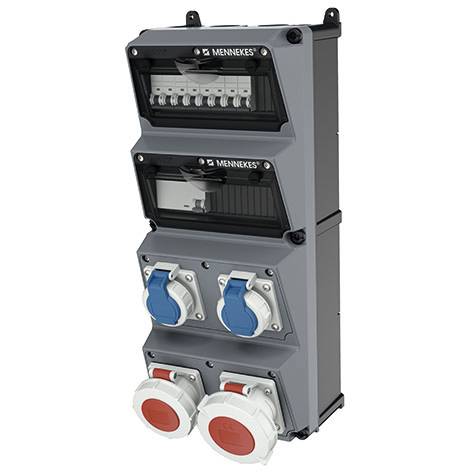

MENNEKES 940016 Combinaison de prises CEE 1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Matériau des contacts : CuSn
- Version militaire : non
- Contact de traitement de surface : non traité
- Prise CEE - 16 A : 1x16A5p400V
- Prise CEE - 32 A : 1x32A5p400V
- Prise CEE - 63 A : sans
- Prise CEE - 125 A : sans
- Nombre de prises à contact de protection CEE 7/3 (type F) : 2
- Protection : interrupteur LS
- Type de courant de défaut : A
- Disjoncteur FI : FI avec IFN 0,03 A (standard)
- Matériau du boîtier : plastique
- Possibilité d'alimentation/de raccordement : 2 câbles (boucle/boucle)
- Manipulation : montage mural
- Type de produit
Combinaison de prises CEE
IP67
- Couleur
gris
- Dim.
(l x H x P) 290 x 585 x 300 mm
- Largeur
290 mm
- Hauteur
585 mm
- Contenu
1 pc(s)
- Profondeur
300 mm
Documents & téléchargements
Fiche technique
Fiche technique 3856945 MENNEKES 940016 Combinaison de prises CEE 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3856945 MENNEKES 940016 Combinaison de prises CEE 1 pc(s)
Description
Combinaison Mennekes AMAXX prête à être raccordée indice de protection IP 67 boîtier : 1 boîtier AMELAN 520x225 mm (HxB) plombable, avec fixation extérieure et intérieure partie inférieure noire haut gris RAL 7000, avec vis de couvercle à double filetage, protection sur rails de support pré-amovibles sous les clapets de commande transparents, ouverture vers le bas et fermeture possible avec fermeture à l'aide d'un cadenas avec protection de raccordement : pos. 01 prise CEE 32 A 5 p 400 V HW/VN 1 interrupteur LS 32 A 3p C (Doepke) pos.02 1 prise CEE 16 A 5 p 400 V HW/VN 1 interrupteur LS 16 A 3p C (Doepke) pos. 7x2 prises de contact de protection 16 A 2p+E 230V 2 commutateur LS 16 A 1p C (Doepke) pos. 03 entrée de câble Doepke A 2 M 40 en haut et en bas (fermé) chacun 2 M 20 en haut et en bas (fermé) borne pour 2 câbles jusqu'à 5 x 25 mm² (flexible max. 16 mmm²)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
