MENNEKES 940013 Combinaison de prises CEE 1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Matériau des contacts : CuSn
- Version militaire : non
- Contact de traitement de surface : non traité
- Prise CEE - 16 A : 2x16A5p400V
- Prise CEE - 32 A : sans
- Prise CEE - 63 A : sans
- Prise CEE - 125 A : sans
- Nombre de prises à contact de protection CEE 7/3 (type F) : 2
- Protection : interrupteur LS
- Type de courant de défaut : A
- Disjoncteur FI : FI avec IFN 0,03 A (standard)
- Matériau du boîtier : plastique
- Possibilité d'alimentation/de raccordement : 2 câbles (boucle/boucle)
- Manipulation : montage mural
- Type de produit
Combinaison de prises CEE
IP67
- Couleur
gris
- Dim.
(l x H x P) 225 x 520 x 226 mm
- Largeur
225 mm
- Hauteur
520 mm
- Contenu
1 pc(s)
- Profondeur
226 mm
Documents & téléchargements
Fiche technique
Fiche technique 3856372 MENNEKES 940013 Combinaison de prises CEE 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3856372 MENNEKES 940013 Combinaison de prises CEE 1 pc(s)
Conseils d'utilisation et de sécurité 3856372 MENNEKES 940013 Combinaison de prises CEE 1 pc(s)
Description

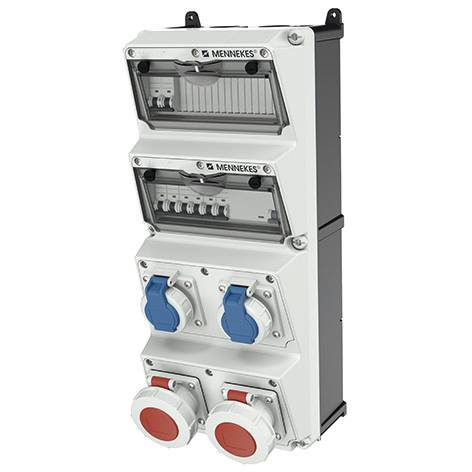

Combinaison Mennekes AMAXX prête à l'emploi avec connexion filaire degré de protection IP 67 boîtier : 1 boîtier AMAPLAST 520x225 mm (HxB) plombable, avec fixation extérieure et intérieure partie inférieure noire haut gris électrique RAL 7035 avec fixation latérale avec vis de couvercle à double filetage sur rail de support amovible sous rabat transparent ouvert vers le bas et verrouillable avec fermeture à l'aide d'un cadenas avec fermeture à vis de sécurité/fermeture générale avec fermeture à douille : pos. 01 2 prises CEE 16A 5p 400V (IP 67) 2 interrupteurs LS 16A 3p C pos. 02 2 prises de mise à la terre 16A 2p+E 230V (IP 68) 2 commutateurs LS 16A 1p C pos. 01-02 1 disjoncteur FI 40A 4p IFN= 0,03 A entrée/possibilité de raccordement : 2 M 40 en haut et en bas (fermé) chacun 2 M 20 en haut et en bas (fermé) borne pour 2 câbles jusqu'à 5 x 25 mm² (flexible max. 16mmm²)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
