MENNEKES 920081 Combinaison de prises CEE 1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Matériau des contacts : CuSn
- Version militaire : non
- Contact de traitement de surface : non traité
- Prise CEE - 16 A : sans
- Prise CEE - 32 A : 1x32A5p400V
- Prise CEE - 63 A : sans
- Prise CEE - 125 A : sans
- Nombre de prises à contact de protection CEE 7/3 (type F) : 2
- Protection : interrupteur LS
- Type de courant de défaut : B
- Disjoncteur FI : FI avec IFN 0,03 A (standard)
- Matériau du boîtier : plastique
- Possibilité d'alimentation/de raccordement : 1 câble (câble de raccordement)
- Manipulation : montage mural
- Type de produit
Combinaison de prises CEE
IP44
- Couleur
gris
- Dim.
(l x H x P) 225 x 260 x 221 mm
- Largeur
225 mm
- Hauteur
260 mm
- Contenu
1 pc(s)
- Profondeur
221 mm
Documents & téléchargements
Fiche technique
Fiche technique 3856834 MENNEKES 920081 Combinaison de prises CEE 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3856834 MENNEKES 920081 Combinaison de prises CEE 1 pc(s)
Description

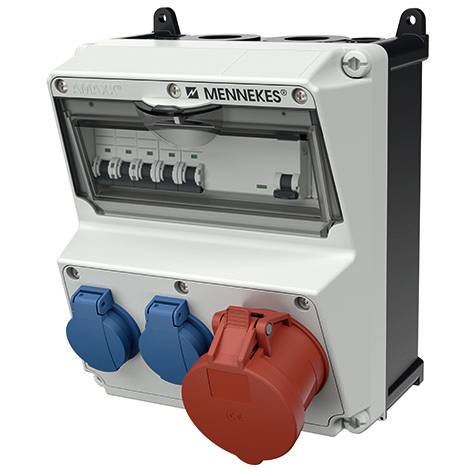

Combinaison Mennekes AMAXX prête à être raccordée indice de protection IP 44 boîtier : 1 boîtier AMAPLAST 260x225 mm (HxB) plombable, avec fixation extérieure et intérieure partie inférieure noire haut gris électrique RAL 7035 avec fixation latérale avec vis de couvercle à double filetage protection sur rail de support pré-rétractable sous rabat transparent ouverture vers le bas et fermeture possible avec fermeture par cadenas avec fixation de sécurité/fermeture générale pos. 01 1 prise CEE 32A 5p 400V 1 interrupteur LS 32A 3p C pos. 02 2 prises de mise à la terre 16A 2p+E 230V 2 interrupteur LS 16A 1p C pos. 01-02 1 disjoncteur FI 40A 4p IFN= 0,03 A -à détection de courant unique entrée/raccordement type B : 2 M 32 en haut et en bas (fermé) 2 M 20 en haut et en bas (fermé) pour 1 câble jusqu'à 5 x 10 mm²
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
