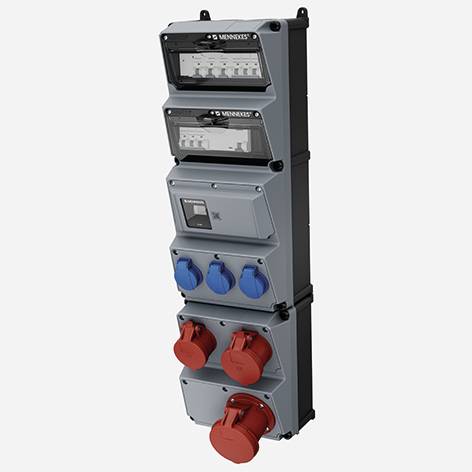

MENNEKES 2514505 Combinaison de prises CEE 1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Caractéristiques techniques
- Matériau des contacts : CuSn
- Version militaire : non
- Contact de traitement de surface : non traité
- Prise CEE - 16 A : 1x16A5p400V
- Prise CEE - 32 A : 1x32A5p400V
- Prise CEE - 63 A : 1x63A5p400V
- Prise CEE - 125 A : sans
- Nombre de prises à contact de protection CEE 7/3 (type F) : 3
- Protection : autres
- Type de courant de défaut : A
- Disjoncteur FI : FI avec IFN 0,03 A (standard)
- Matériau du boîtier : plastique
- Possibilité d'alimentation/de raccordement : 2 câbles (boucle/boucle)
- Manipulation : montage mural
- Type de produit
Combinaison de prises CEE
IP44
- Couleur
gris
- Dim.
(l x H x P) 225 x 560 x 225 mm
- Largeur
225 mm
- Hauteur
560 mm
- Contenu
1 pc(s)
- Profondeur
225 mm
Documents & téléchargements
Fiche technique
Fiche technique 3855207 MENNEKES 2514505 Combinaison de prises CEE 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3855207 MENNEKES 2514505 Combinaison de prises CEE 1 pc(s)
Description
AMAXX Mennekes ONE Core IP 44 prêt à être raccordé blindage IP 44 boîtier : 2 boîtiers AMAPLAST à bride entre eux dimensions : 7800x225 mm (HxB) plombable, avec fixation extérieure et intérieure partie inférieure noire partie supérieure gris électrique RAL 7035 à charnière latérale avec vis de couvercle à double filetage protection sur rail de support amovible, ouverture vers le bas sous la porte de commande transparente et fermeture par cadenas douilles avec fermeture générale sens de branchement/protection : pos. 01 1 prise CEE 63A 5p 400V pos. 02 1 prise CEE 32A 5p 400V 1 interrupteur LS 32A 3p C 10KA incl. HK (1S1Ö) pos. 03 1 prise CEE 16A 5p 400V 1 interrupteur LS 16A 3p C 10KA incl. HK (1S1Ö) pos. 04 3 prises de protection 16A 230V A 16V 1p C 10KA avec HK (1S1Ö) pos. 01-04 1 compteur de courant triphasé numérique, (homologation MID) 1 borne de fusible (alimentation de secours) 1 alimentation de commutation 24V DC 0,63A 1 module combo Mennekes ONE 1 module ComIO Mennekes ONE pos. 01-04 1 disjoncteur différentiel 63A 4p IFN= 0,03 A avec entrée de câble HÖ 1Ö 2 M 40 en haut (ouverture gauche, fermeture droite) chacun 2 M 40 en bas (fermé) borne pour 2 câbles jusqu'à 5 x 25 mmm² (flexible 16mmm²) - fusible de sécurité maximale 63A -
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
