Lumel N14 22008 Appareil de mesure universel
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 291.95 / pièce(s))
CHF 291.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

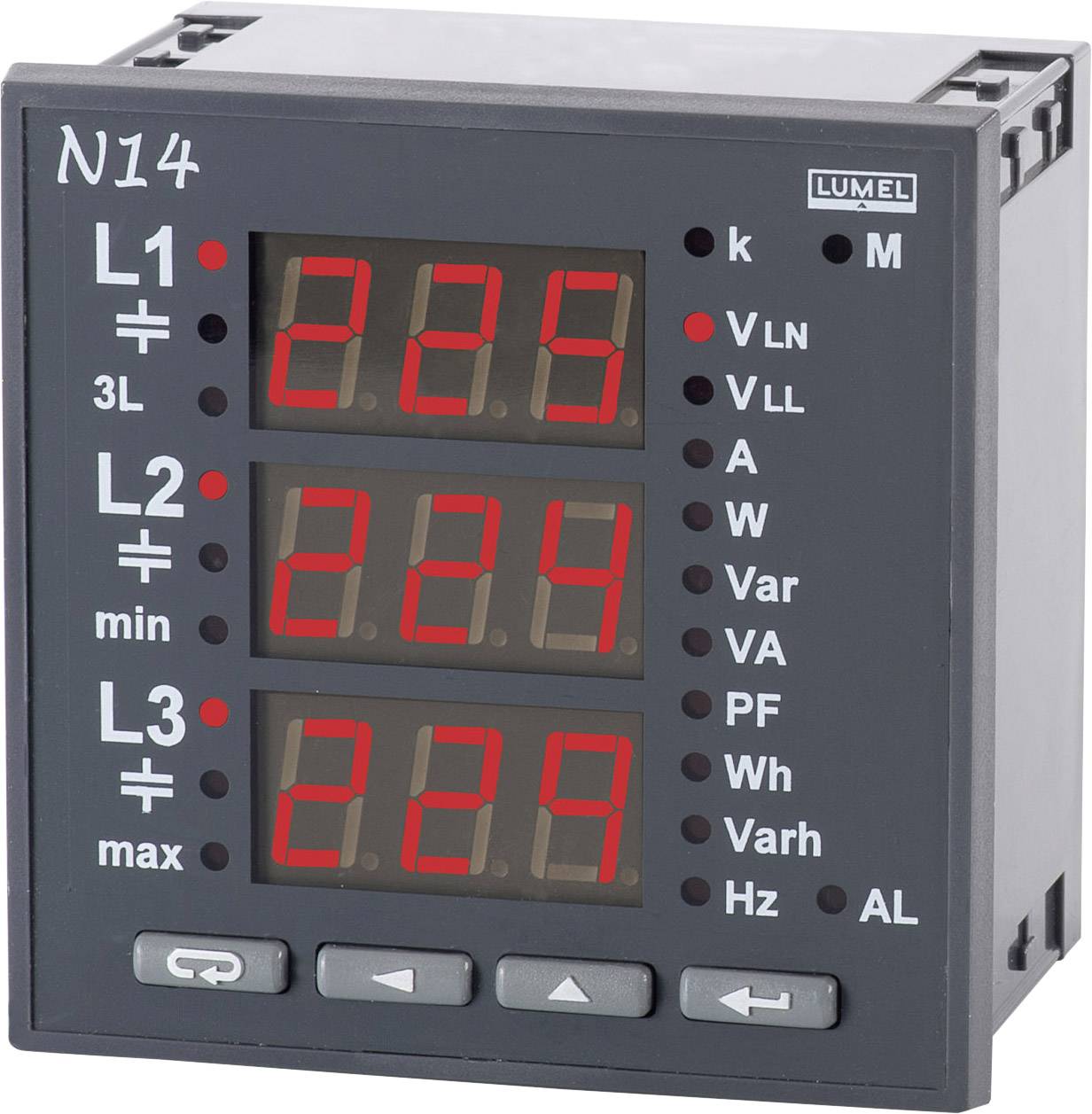

Multimètre programmable triphasé
- Dimensions encastrées 96 x 96 mm
- Appareil multifonction
- Ecran LED
- Interface RS-485 Modbus
- Pour transformateur de courant avec courant secondaire de 5 A
Caractéristiques techniques
- Type de produit
Appareil de mesure universel
- Fonction de mesure
fréquence
courant / intensité
puissance apparente
tension
puissance réactive
puissance active
facteur de puissance
énergie active
- Type
N14 22008
- Technologie d'écran
LED
IP40 (façade)
- Largeur encastrée
96 mm
- Hauteur d'encastrement
96 mm
- Dim.
(L x l x H) 77 x 96 x 96 mm
- Poids
300 g
- Catégorie de mesure
CAT III 600 V
- Largeur
96 mm
- Hauteur
96 mm
- Longueur
77 mm
- Interfaces
RS485
- Interfaces
RS-485
- Connexions
Bornes à visser
- Points
3 x 3
- Affichage (détails)
LED
- Dimensions encastrées
96 x 96 mm
- Alim.
85 - 253 V/AC
Documents & téléchargements
Fiche technique
Fiche technique 1384098 Lumel N14 22008 Appareil de mesure universel
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1384098 Lumel N14 22008 Appareil de mesure universel
Description
Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
Appareil de mesure multifonction L'appareil affiche les paramètres du courant alternatif triphasé : tension, courant, puissance active, puissance réactive, facteur de puissance, fréquence, énergie active et énergie réactive. Les unités de mesure sont affichées en alternance ou peuvent être modifiées en appuyant sur le bouton correspondant.. Les boutons en façade permettent de réinitialiser les valeurs.
L'appareil de mesure numérique programmable pour tableau électrique N14 est conçu pour mesurer les paramètres de réseaux électriques triphasés symétriques ou asymétriques à 3 ou 4 conducteurs. Les valeurs sont affichées et transmises numériquement en simultané. Cet appareil de mesure permet de commander et d'optimiser vos appareils électriques ainsi que vos installations et systèmes industriels. Il mesure la valeur de tension et de courant effective, la puissance active, apparente et réactive, les facteurs de puissance, l'énergie active et apparente, la fréquence et la puissance effective moyenne sur 15 minutes. Les valeurs de courant et de tension sont multipliées par les rapports de courant et de tension du transformateur de mesure. Les indications d'énergie et de puissance prennent en compte les valeurs de rapport programmées. Il est possible de transmettre n'importe quelle valeur mesurée au système maître à l'aide de l'interface RS-485. La sortie relais vous alerte en cas de dépassement d'une valeur configurée. La sortie d'impulsion est prévue pour contrôler la consommation de l'énergie triphasée active.
Appareil de mesure multifonction L'appareil affiche les paramètres du courant alternatif triphasé : tension, courant, puissance active, puissance réactive, facteur de puissance, fréquence, énergie active et énergie réactive. Les unités de mesure sont affichées en alternance ou peuvent être modifiées en appuyant sur le bouton correspondant.. Les boutons en façade permettent de réinitialiser les valeurs.
L'appareil de mesure numérique programmable pour tableau électrique N14 est conçu pour mesurer les paramètres de réseaux électriques triphasés symétriques ou asymétriques à 3 ou 4 conducteurs. Les valeurs sont affichées et transmises numériquement en simultané. Cet appareil de mesure permet de commander et d'optimiser vos appareils électriques ainsi que vos installations et systèmes industriels. Il mesure la valeur de tension et de courant effective, la puissance active, apparente et réactive, les facteurs de puissance, l'énergie active et apparente, la fréquence et la puissance effective moyenne sur 15 minutes. Les valeurs de courant et de tension sont multipliées par les rapports de courant et de tension du transformateur de mesure. Les indications d'énergie et de puissance prennent en compte les valeurs de rapport programmées. Il est possible de transmettre n'importe quelle valeur mesurée au système maître à l'aide de l'interface RS-485. La sortie relais vous alerte en cas de dépassement d'une valeur configurée. La sortie d'impulsion est prévue pour contrôler la consommation de l'énergie triphasée active.
Modèle
- Unités de mesure : A, V, kW, kVA, kVAr, Wh, VArh, Hz, facteur de puissance Interface RS-485 Modbus 1 x sortie relais. 1 x sortie d'impulsion
Contenu de la livraison
- Fixation pour montage sur tableau électrique
- Mode d'emploi.
Avertissement
Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
