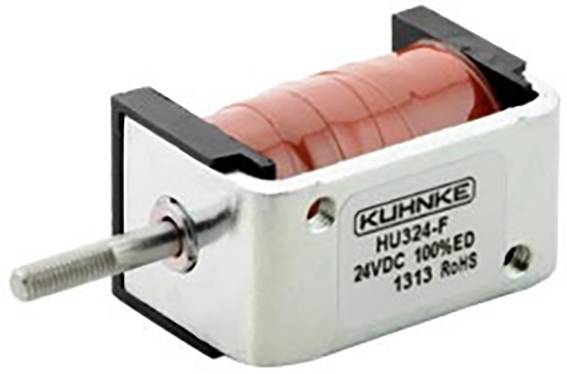

Un électro-aimant linéaire avec bobinage rouge et tige. L'étiquette indique : « Kuhnke HU324-F, 24VCC, 100% ED, 1313 ». Produit pour le contrôle de mouvement électrique.

Un électro-aimant linéaire avec bobinage rouge et tige. L'étiquette indique : « Kuhnke HU324-F, 24VCC, 100% ED, 1313 ». Produit pour le contrôle de mouvement électrique.

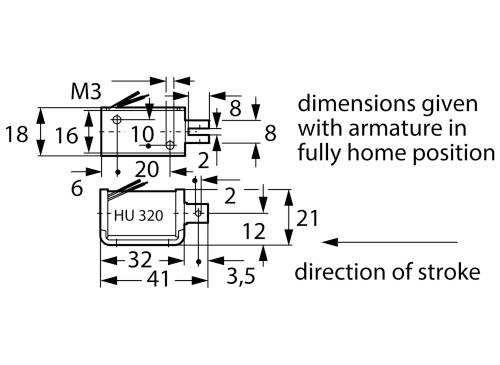

Dessin technique d'un composant. Les dimensions sont indiquées, par exemple 32 mm de largeur et 21 mm de course. Armature dans sa position complètement rétractée.

1/2

Kendrion

Type de produit

Aimant de levage

Connexion

toron

Tension nominale

24 V/DC

Levage nominal

5 mm

Puissance

4.2 W

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 18 décembre

Nombre

pièce(s)

Total (CHF 57.95 / pièce(s))

CHF 57.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

AIMANT DE LEVAGE, HU 324-F-24VDC 100% ED

Notre service pour vous

Caractéristiques techniques

Connexion : torons
Force initiale : 0.3 N
Modèle : résistant ou à l'effet de traction
Durée de commutation/de mise en circuit : 100 % ED
Course : 5 mm
Puissance : 4.2 W
Force finale : 2.4 N
Tension nominale (DC) : 24 V.
Ressort amortisseur : non

Type de produit: Aimant de levage

Type: HU324-F-24V DC 100 ED

Connexion: toron

Tension nominale: 24 V/DC

Levage nominal: 5 mm

: 4.2 W

Force de départ: 0.3 N

Force finale: 2.4 N

Poids: 0.06136 kg

Conforme à la norme RoHS: oui

Modèle: choc ou traction

Documents & téléchargements

Fiche technique

Fiche technique 3168420 Kendrion HU324-F-24V DC 100 ED Aimant de levage 0.3 N 2.4 N 24 V/DC 4.2 W

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3168420 Kendrion HU324-F-24V DC 100 ED Aimant de levage 0.3 N 2.4 N 24 V/DC 4.2 W

Description

Aimants de levage type Kuhnke HU 32. Modèle : forme ouverte avec trou ouvert et palier d'ancrage dans le corps de bobine en plastique pour une durée de vie élevée, type HU 320 : aimant de traction, HU 324 : aimant de choc, course nominale : 5,0 mm, tension nominale : 24 VDC, puissance nominale : 4,2 W, force initiale : 0,3 N, force finale : 2,4 N, durée de fonctionnement relative admissible (ED) : 100 %, connexions : brins de 100 mm de long avec extrémités libres, classe d'isolant : E, température limite : +120 °C, tension d'essai : 2500 Vrms, poids de l'aimant : env. 55 g, poids de l'induit : env. 11 g type : HU 324-F-24VDC 100% ED, aimant de levage

Ce texte a été traduit par une machine.

Description

Aimants de levage type Kuhnke HU 32. Modèle : forme ouverte avec trou ouvert et palier d'ancrage dans le corps de bobine en plastique pour une durée de vie élevée, type HU 320 : aimant de traction, HU 324 : aimant de choc, course nominale : 5,0 mm, tension nominale : 24 VDC, puissance nominale : 4,2 W, force initiale : 0,3 N, force finale : 2,4 N, durée de fonctionnement relative admissible (ED) : 100 %, connexions : brins de 100 mm de long avec extrémités libres, classe d'isolant : E, température limite : +120 °C, tension d'essai : 2500 Vrms, poids de l'aimant : env. 55 g, poids de l'induit : env. 11 g type : HU 324-F-24VDC 100% ED, aimant de levage

Ce texte a été traduit par une machine.
