Name: Kendrion H3406-F-24V DC 100 ED Aimant de levage 0.6 N 6 N 24 V/DC 8 W
Brand: Kendrion
SKU: 3168636
Availability: InStock

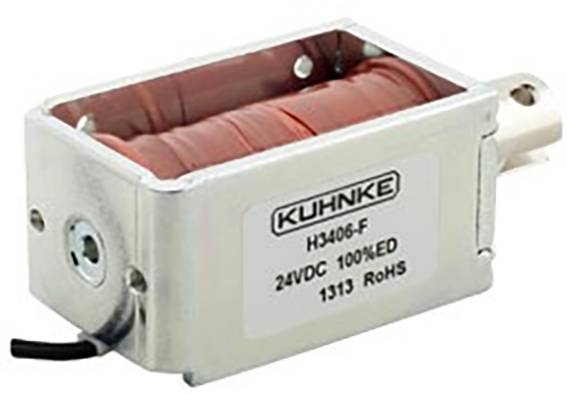

'Image d'un électroaimant Kuhnke H3406-F, 24VCC et 100N. Le cadre métallique est visible, avec un bobinage rouge à l'intérieur du boîtier.'

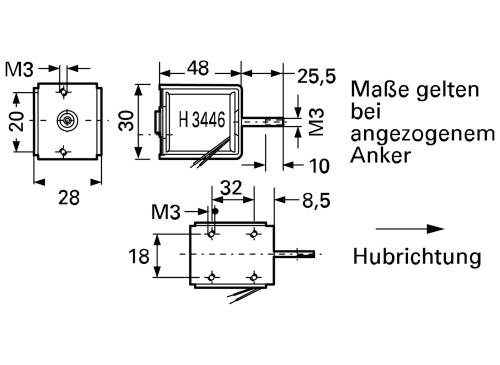

Dessin technique d'un dispositif électromécanique avec dimensions, tailles de vis et annotations pour la position de l'ancre et la direction de levage.

1/2

Type de produit

Aimant de levage

Connexion

toron

Tension nominale

24 V/DC

Levage nominal

10 mm

Puissance

8 W

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 4 novembre

17 pièce(s)

Nombre

pièce(s)

Total (CHF 97.95 / pièce(s))

CHF 97.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

AIMANT DE LEVAGE, H 3406-F-24VDC 100% ED

Notre service pour vous

Caractéristiques techniques

Connexion : torons
Force initiale : 0,6 N
Modèle : résistant ou à l'effet de traction
Durée de commutation/de mise en circuit : 100 % ED
Course : 10 mm
Puissance 8 W
Force finale : 6 N
Tension nominale (DC) : 24 V.
Ressort amortisseur : non

Type de produit: Aimant de levage

Type: H3406-F-24V DC 100 ED

Connexion: toron

Tension nominale: 24 V/DC

Levage nominal: 10 mm

: 8 W

Force de départ: 0.6 N

Force finale: 6 N

Poids: 0.1843 kg

Conforme à la norme RoHS: oui

Modèle: choc ou traction

Documents & téléchargements

Fiche technique

Fiche technique 3168636 Kendrion H3406-F-24V DC 100 ED Aimant de levage 0.6 N 6 N 24 V/DC 8 W

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3168636 Kendrion H3406-F-24V DC 100 ED Aimant de levage 0.6 N 6 N 24 V/DC 8 W

Description

Aimants de levage type Kuhnke H 34. Modèle : construction ouverte avec fourche fermée et ancrage conique, palier d'ancrage dans le corps en plastique pour une durée de vie élevée, type H 3406 : aimant de traction, type H 3446 : aimant de choc, course nominale : 10 mm, tension nominale : 24 VDC, puissance nominale : 8,0 W, force initiale : 0,6 N, force finale : 6,0 N, durée d'enclenchement relative admissible (ED) : 100 %, connexions : brins de 100 mm de long avec extrémités libres, classe d'isolant : B, température limite : +130 °C, tension d'essai : 2500 Vrms, poids de l'aimant : env. 140 g, poids de l'induit : env. 32 g type : H 3406-F-24VDC 100% ED, aimant de levage
