Kendrion H2446-F-24V DC 100 ED Aimant de levage 0.4 N 3.5 N 24 V/DC 6 W – Conrad Electronic Suisse | Conrad Electronic » All parts of success

Platform for Everything Technical *
+3'500 grandes marques
Livraison offerte dès CHF 200.–
Retours simples et rapides

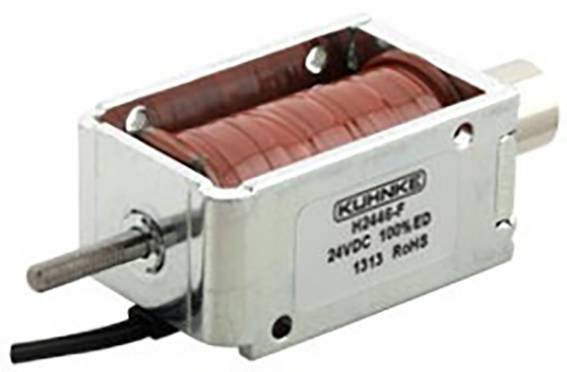

Bobine électromagnétique cylindrique en matériau d'enroulement rouge, avec un cadre métallique et une étiquette comportant les informations du fabricant et les caractéristiques techniques.

Bobine électromagnétique cylindrique en matériau d'enroulement rouge, avec un cadre métallique et une étiquette comportant les informations du fabricant et les caractéristiques techniques.

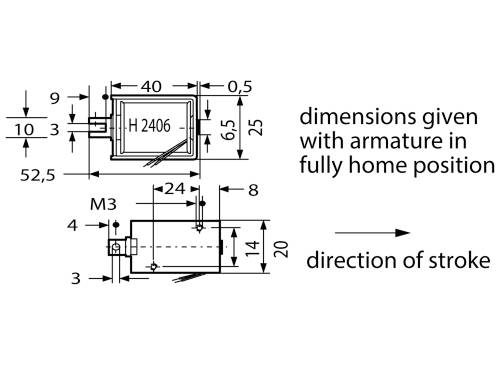

Schéma d'un électroaimant avec dimensions : 40x24 mm. Indications sur la direction de la course et de l'armature en position finale.

1/2

Kendrion

Type de produit

Aimant de levage

Connexion

toron

Tension nominale

24 V/DC

Levage nominal

8 mm

Puissance

6 W

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 8 décembre

Nombre

pièce(s)

Total (CHF 81.95 / pièce(s))

CHF 81.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

AIMANT DE LEVAGE, H 2446-F-24VDC 100% ED

Notre service pour vous

Caractéristiques techniques

Connexion : torons
Force initiale : 0.4 N
Modèle : résistant ou à l'effet de traction
Durée de commutation/de mise en circuit : 100 % ED
Levée hydraulique : 8 mm
Puissance : 6 W
Force finale : 3.5 N
Tension nominale (DC) : 24 V.
Ressort amortisseur : non

Type de produit: Aimant de levage

Type: H2446-F-24V DC 100 ED

Connexion: toron

Tension nominale: 24 V/DC

Levage nominal: 8 mm

: 6 W

Force de départ: 0.4 N

Force finale: 3.5 N

Poids: 0.10525 kg

Conforme à la norme RoHS: oui

Modèle: choc ou traction

Documents & téléchargements

Fiche technique

Fiche technique 3168382 Kendrion H2446-F-24V DC 100 ED Aimant de levage 0.4 N 3.5 N 24 V/DC 6 W

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3168382 Kendrion H2446-F-24V DC 100 ED Aimant de levage 0.4 N 3.5 N 24 V/DC 6 W

Description

Aimants de levage type Kuhnke H 24. Modèle : construction ouverte avec fourche fermée et ancrage conique, palier d'ancrage dans le corps en plastique pour une durée de vie élevée, type H 2406 : aimant de traction, type H 2446 : aimant de choc, course nominale : 8,0 mm, tension nominale : 24 VDC, puissance nominale : 6,0 W, force initiale : 0,4 N, force finale : 3,5 N, durée de fonctionnement relative admissible (ED) : 100 %, connexions : brins de 100 mm de long avec extrémités libres, classe d'isolant : B, température limite : +130 °C, tension d'essai : 2500 Vrms, poids de l'aimant : env. 85 g, poids de l'induit : env. 25 g. type : H 2446-F-24VDC 100% ED, aimant de levage

Ce texte a été traduit par une machine.

Description

Aimants de levage type Kuhnke H 24. Modèle : construction ouverte avec fourche fermée et ancrage conique, palier d'ancrage dans le corps en plastique pour une durée de vie élevée, type H 2406 : aimant de traction, type H 2446 : aimant de choc, course nominale : 8,0 mm, tension nominale : 24 VDC, puissance nominale : 6,0 W, force initiale : 0,4 N, force finale : 3,5 N, durée de fonctionnement relative admissible (ED) : 100 %, connexions : brins de 100 mm de long avec extrémités libres, classe d'isolant : B, température limite : +130 °C, tension d'essai : 2500 Vrms, poids de l'aimant : env. 85 g, poids de l'induit : env. 25 g. type : H 2446-F-24VDC 100% ED, aimant de levage

Ce texte a été traduit par une machine.
