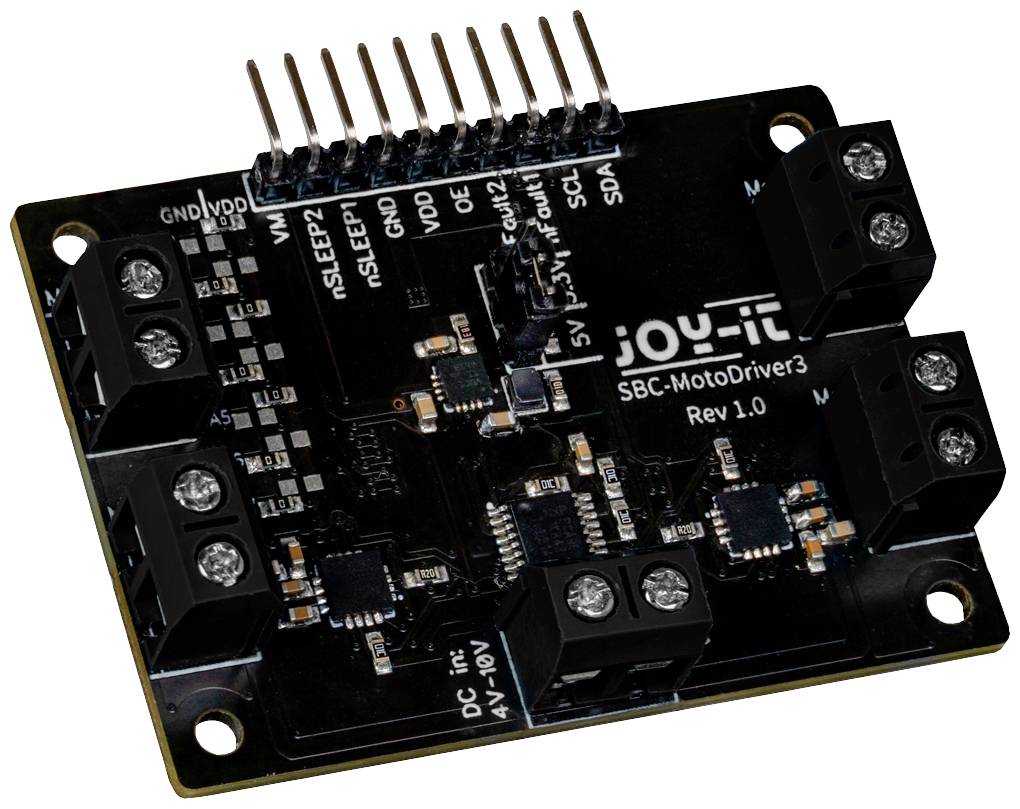

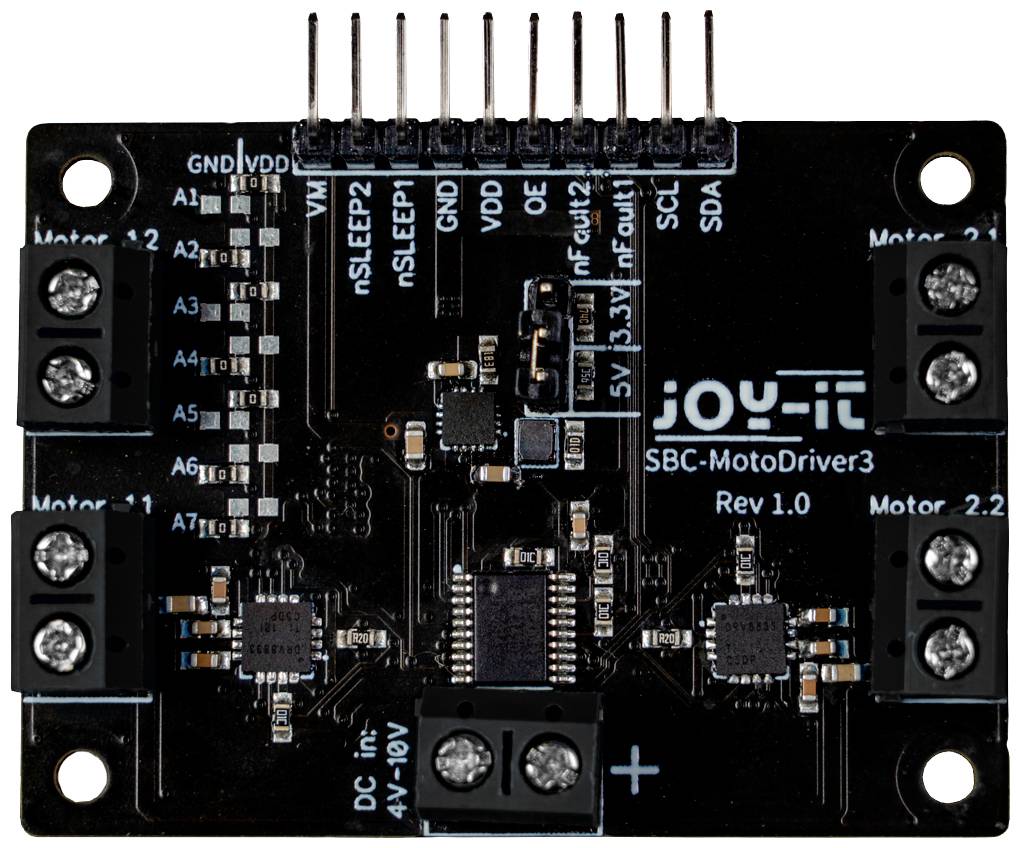

Joy-it SBC-MotoDriver3 Pilote moteur 1 pc(s) Convient pour (kits de développement): Raspberry Pi® Pico
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
36 pièce(s)
Quantité (pièce(s))
Economie
prix de l'emballage (excl. TVA)
1
-
CHF 14.75
3
5% = CHF 0.81
CHF 13.94
Les remises sur volume varient selon les vendeurs
Économiser CHF 0.00
Nombre
Total (CHF 14.75 / pièce(s))
CHF 14.75
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Carte moteur pour moteurs DC et Stepper, DRV8833, PCA9634, 4 à 10 volts
- Compatible avec Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit et bien plus encore
- Adresse du site I2C:0x15
- Conversion de tension intégrée de « DC in » à 5 V ou 3,3 V, sélection des adresses I2C du pilote ICS via des ponts à souder, commande de 4 moteurs DC/2 stepper via I2C
- 4 à 10 V.
- 4 x DC ou 2 moteurs pas à pas
Caractéristiques techniques
- Compatible avec Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit et bien plus encore
- Driver moteur : ci DRV8833
- Pilote : ci PCA9634
- Interfaces de communication I2C adresse du site : 0x15
- Spécificités : conversion de tension intégrée de « DC in » à 5 V ou 3,3 V, sélection des adresses I2C du pilote ICS via des ponts à souder, commande de 4 moteurs DC/2 stepper via I2C possible
- Niveau logique : 3,3 V (5 V tolérant)
- Plage de tension de la VM-pin et de l'entrée « DC in » : 4 - 10 V.
- Plage de tension des moteurs (DC & Stepper) : 4 - 10 V.
- Consommation électrique des moteurs : DC : max. 1,5 A par moteur Stepper : max. 1,5 A par pont
- Température de fonctionnement : -40 à +85 °C
- Sortie de courant maximale du convertisseur de tension intégré : 1 A (valeur maximale pouvant être utilisée pour alimenter des microcontrôleurs ou des ordinateurs monocartes)
- Type d'emballage
Piece
- Type de produit
Pilote moteur
- convient pour
Arduino
- Interfaces
I²C
- Tension de fonctionnement min.
4 V
- Tension de fonctionnement max.
10 V
- Tension de sortie maximale
10 V
- Tension de sortie minimale
4 V
- Adapté à
Raspberry Pi®
- Type d'outil
Driver de moteur
- Hauteur
14 mm
- Longueur
47 mm
- Largeur
57 mm
- Nombre de sorties
4 x
- Poids
18 g
- Convient pour
Raspberry Pi® Pico
Documents & téléchargements
Fiche technique
Fiche technique 2890404 Joy-it SBC-MotoDriver3 Pilote moteur 1 pc(s) Convient pour (kits de développement): Raspberry Pi® Pico
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2890404 Joy-it SBC-MotoDriver3 Pilote moteur 1 pc(s) Convient pour (kits de développement): Raspberry Pi® Pico
Description
Avec le MotoDriver3, vous avez la possibilité de commander et d'alimenter jusqu'à quatre moteurs DC ou deux moteurs pas à pas. La commande des moteurs raccordés s'effectue via la puce PCA9634 qui fournit une interface I2C. Le MotoDriver3 offre une conversion de tension intégrée qui permet de fournir une tension réglable de 3,3 V ou 5 V pour les microcontrôleurs et certains ordinateurs monocartes. Pour ce faire, une seule source de tension est connectée à l'entrée « DC in ». Grâce à la Driver3 MotoDriver3, il n'est plus nécessaire d'alimenter les moteurs ou d'utiliser de grandes quantités de câbles. La carte d'extension permet un contrôle précis des moteurs avec une tension constante dans une plage de 4 V à 10 V.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- Pilote de moteur
