Name: Jeu de bride STX V1 Telegärtner 100007416 RJ45 embase femelle de chassis Pôle: 8P8C noir 1 pc(s)
Brand: Telegärtner
SKU: 1179979
Availability: SoldOut

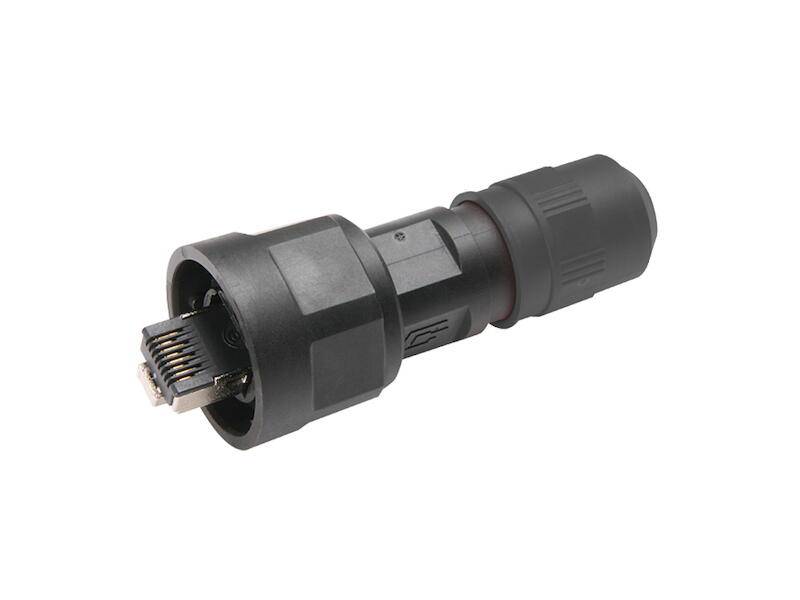

Connecteur noir pour dispositifs techniques avec boîtier métallique rectangulaire et gaine en plastique circulaire.

'Différents connecteurs industriels en gros plan, dont un connecteur métallique avec support, un connecteur de câble et un connecteur à fibre optique.'

Composants de connexion : boîtiers à fiches RJ45, boîtiers de bride, couplage et module en vue d'ensemble des variantes avec indication des dimensions.

Dessin technique d'un connecteur électrique avec dimensions : 47,2 mm, 18,6 mm, SW30 et 32 mm. Vue latérale et vue de face.

1/4

Photo non contractuelle

Type de produit

Connecteur RJ45

Forme

embase femelle de chassis

Spécification

CAT 6a

Norme de connecteur

RJ45

Type

100007416

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Indisponible

Total (CHF 37.95 / pièce(s))

CHF 37.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Jeu de bride STX V1

Montage facile des brides avec vissage central
Cordon de sécurité NBR sur le capuchon de protection
Fiches et éléments pré-assemblés

Caractéristiques techniques

Constructeur: TELEGÄRTNER
Groupe de produits: Technique de raccordement TP
Types de produits: Connecteur RJ45
Couleur: noir
Qualité de transmission: Cat6A / Class EA
Matériel (boîtier): Plastique
Classe de protection (Code IP): IP67
Température de fonctionnement min.: -40 °C
Température de fonctionnement max.: 85 °C
Hauteur: 32 mm
Largeur: 32 mm
Profondeur: 47.2 mm
Poids: 37.15 g
Hauteur du colis: 40 mm
Largeur du colis: 80 mm
Profondeur du colis: 130 mm
Poids du paquet: 0.035 kg
Poids brut: 0,035

Type: 100007416

Type de produit: Connecteur RJ45

Forme: embase femelle de chassis

: CAT 6a

Norme de connecteur: RJ45

AWG max.: 22

AWG min.: 27

Connexion: autodénudant

Connecteur A: RJ45 mâle 8P8C

Connecteur B: RJ45 mâle 8P8C

Nombre de ports: 1 x

Nbr de rangées: 1

Ø du trou de montage: 27 mm

Poids: 0.035

Couleur: noir

Contenu: 1 pc(s)

Matériau du contact: acier à ressort 0.8 µm, doré

Conforme à la norme RoHS: oui

Type de fermeture: à baïonnette

Normes: IEC 61076-3-106

: IP67 (en mode connexion)

Matériau (détails): PA UL94 V0

Modèle: droit

INOM: 1,0 A à 50°C

: 22-27

Pôle(s): 8P8C

Cycles de couplage: min. 750

Gamme de température: -40°C à + 70 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 1179979 Jeu de bride STX V1 Telegärtner 100007416 RJ45 embase femelle de chassis Pôle: 8P8C noir 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1179979 Jeu de bride STX V1 Telegärtner 100007416 RJ45 embase femelle de chassis Pôle: 8P8C noir 1 pc(s)

Description

Ensemble de brides STX V1, module RJ45 Cat.6A (IEC). Accepte les câbles d'un diamètre de 5 à 10 mm. Installation facile des brides avec vissage central ou 4 vis. Cordon de sécurité NBR sur le capuchon de protection. Champ pour panneaux de marquage. Disponible avec spirale anti-pliage pour maintenir les rayons de courbure des câbles à fibre optique et en cuivre. Boîtier robuste en zinc moulé sous pression ou en plastique. Classe de protection IP67. Variante 1 selon IEC 61076-3-106. Fiches et éléments pré-assemblés pour une installation facile. Disponible avec RJ45 Cat.6A (ISO/IEC), Cat.6 Classe EA (ISO/IEC), USB ou insert fibre optique. Utilisation : Module RJ45 A Cat.6A (ISO/IEC). Boîtier : plastique. Dimensions d'installation : Z124 ; Z125
