Name: Interrupteur à coupure en charge; rouge, jaune 4 pôles 35 mm² 63 A 690 V/AC Siemens 3LD25451TL53
Brand: Siemens
SKU: 1699110
Availability: BackOrder

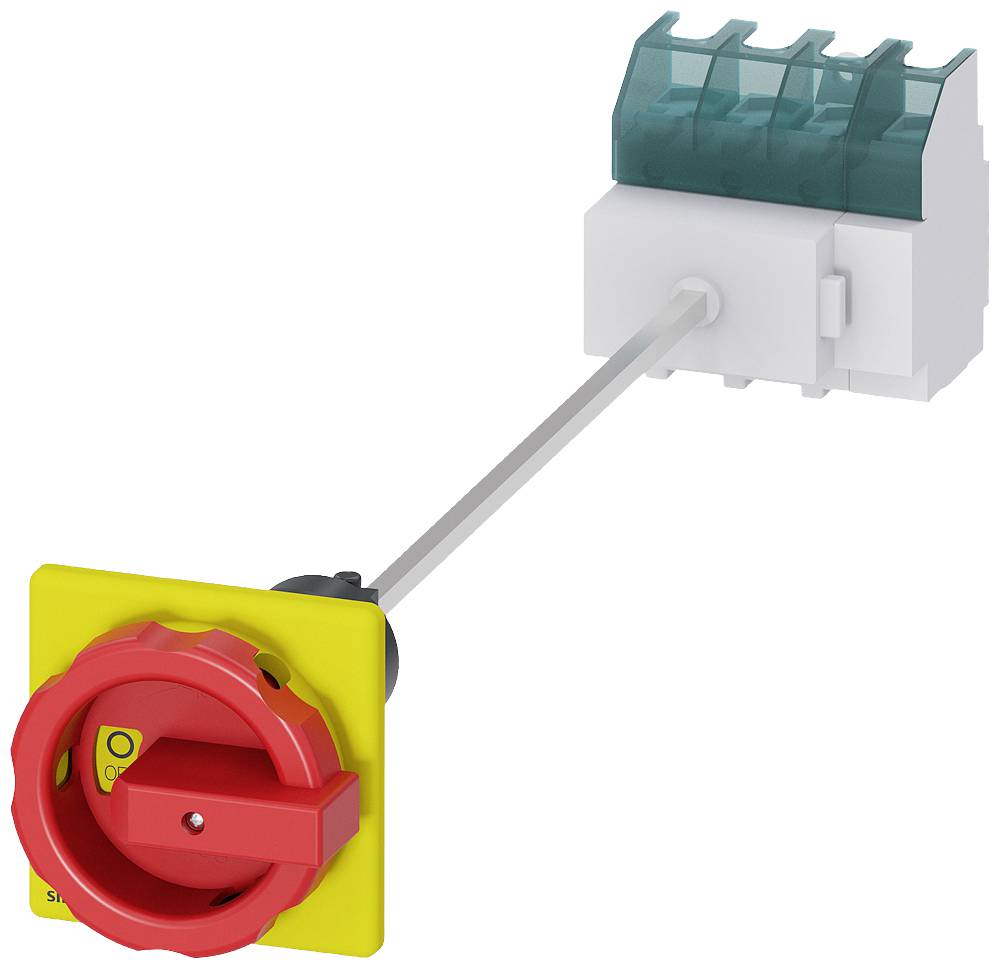

Un interrupteur rouge sur un fond jaune est connecté à une unité de sécurité électrique.

Le schéma montre un contacteur tripolaire avec les bornes L1, L2, L3, T1, T2, T3 et N. Une croix rouge marque une erreur sur L1.

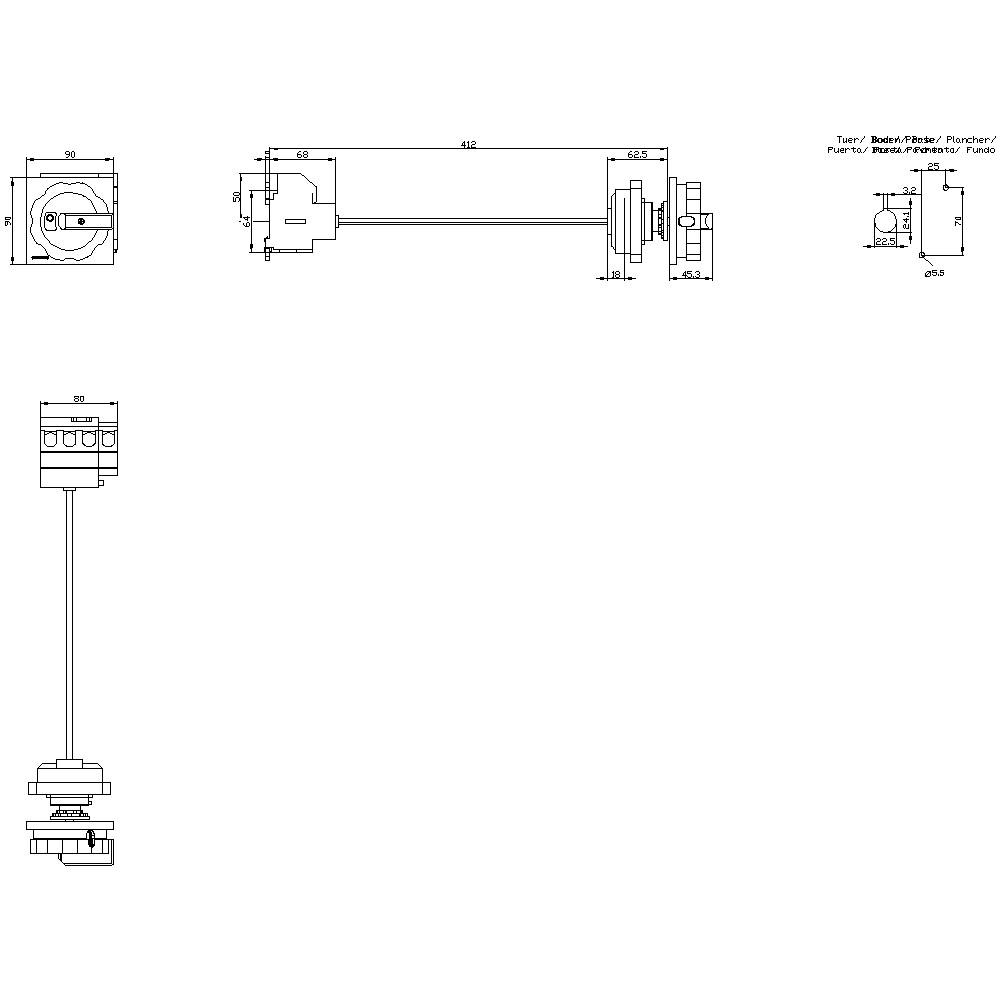

Dessin technique d'un composant mécanique. Vue de dessus, de côté et de face avec dimensions et vue détaillée du raccordement.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

63 A

Alim.

690 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 101.95 / pièce(s))

CHF 101.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP65
Tension d'isolement : 690 V
Fréquence de fonctionnement : 50/60 Hz
Température ambiante : -25 °C à +55 °C
Résistance à la tension de choc : 6 kV
Durée de vie mécanique : 100000
Durée de vie électrique : 6000
Couleur de l'élément de commande : rouge
Taille du coupe-circuit de charge : 3
Puissance dissipée : 18 W.

Type de produit: Interrupteur à coupure en charge;

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Couleur: rouge
jaune

Section: 35 mm²

Nombre de pôles: 4

Dim.: (Ø x H) 22.5 mm x 106 mm

Courant nominal: 63 A

Courant nominal - arrondi: 63 A

Modèle: Interrupteur d'arrêt d'urgence

Largeur: 90 mm

Hauteur: 106 mm

Profondeur: 468.5 mm

Diamètre: 22.5 mm

: 19 kW

: 0

: 0

: 63 A

: 4

: IP65

: 0

: 1

: VRAI

: FAUX

: Frame clamp

: VRAI

: Short rotary handle

: VRAI

: VRAI

: VRAI

: 22 kW

: 1.26 kA

: Red

: VRAI

: FAUX

: VRAI

: VRAI

: VRAI

: 690 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 63 A

: FAUX

: 43

: Other

UKCA: oui
